PLANET SGS-6341-24T4X
Stohovatelný řízený L3 switch, 24x 1000 Base-T, 4x 10G Base SFP+, správa Web/SNMP v3, HW stohování, IP stohování až 24 jednotek SGS-634x, podpora IPv6.
RIP/OSPF, VLAN 802.1Q 255 sítí, Q-in-Q, QoS, Shaper, IGMP v1/v2/v3, security funkce, IP/MAC ACL, DHCP snooping, 802.1x RADIUS, rackmount 19" (1U), napájení AC 100-240 V (50/60 Hz).
10gigabitový spravovatelný přepínač pracující na 2. a 3. vrstvě modelu OSI. Je vybaven rozšířenými funkcemi pro použití v rozhlehlých sítích a na páteřních spojích. Statické routování, výkonné nástroje pro QoS řízení provozu a zabezpečení dovolují poskytovatelům ISP a správcům sítí kontrolovat a efektivně spravovat data sítí, jejichž součástí bude přepínač vybaven například v roli centrálního prvku.
Provozně je zařízení vybaveno výkonnou architekturou s propustností interní sběrnice až 128 Gbps. Funkčně disponuje např. "Port link aggregation", "Q-in-Q VLAN", "private VLAN", "Rapid Spanning Tree protocol", "Layer 2 to Layer 4 QoS", "bandwidth control", "IGMP Snooping". Je možné vytvořit a spravovat až 256 VLAN skupin. Pro "trunkové" spoje je možné vytvořit až 12 skupin po 8 portech pro každou skupinu. Přepínač disponuje filtrací provozu na základě IP adres a dalších parametrů TCP/IP.
Zařízení se spravuje s pomocí webového prohlížeče nebo prostřednictvím SNMP utility s podporou protokolu SNMP v2c i šifrovaného SNMP v3, je podorována současná správa protokoly IPv4 a IPv6 ve formě DualStack.
IP stacking pomáhá správcům sítě jednoduše konfigurovat až 24 přepínačů ve stejné sérii pomocí jedné adresy IP namísto připojení a nastavení jednotlivých jednotek jednotlivě. Technologie IP Stacking kombinuje řadu přepínačů SGS-6341, aby umožnila centralizovanou správu prostřednictvím jediné jednotky bez ohledu na fyzické umístění nebo typ přepínače, pokud jsou připojeny ke stejné místní síti.
Řada SGS-6341 se může zapojit jako kruh (HW stacking) pro zajištění redundance a zaručení integrity dat i v případě selhání jednoho přepínače ve stohu/stacku. Přepínače lze dokonce vyměnit za provozu bez nutnosti přerušení sítě, což výrazně zjednodušuje úkoly modernizace sítě LAN pro zajištění rostoucích požadavků na šířku pásma.
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: 24x RJ-45 10/100/1000 Base-T, 4x SFP+ 10G Base-SR/LR, 1x RJ-45 (RS-232) sériový port konzole, 1x USB 2.0 (záloha a obnovení konfiurace)
Paměť: 16k MAC adres, buffer 1,5 MB
Propustnost: sběrnice 128 Gbps, provozně 95,23 Mpps (64B)
Podpora přenosu: JumboFrame 10K
Verze IP protokolu: IPv4, IPv6
Provedení: rackmount 1U
Napájení: interní zdroj AC 100-240 V (50/60 Hz), celkový příkon do 26 W
Ochrana: ne
Provozní teplota: 0 až +50 °C
Rozměry: 440 x 240 x 43,6 mm
Hmotnost: 3170 g
Funkce administrace:
Správa: konzole přes RJ-45, Telnet, Web, SSH/SSL, SNMP v1/v2c/v3
Řízení přístupu: Protokol ACL založený na IP a MAC
L3 routing: 1k pravidel, statický nebo protokoly RIP, OSPF, BGP, PBR
ACL filtr a bonding:
IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků
MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit
Priorizace provozu QoS: 8 prioritních front na všech portech, priority a zásady CoS a podpora Weighted Round Robin (WRR)
IEEE 802.1p CoS/ToS
IPv4/IPv6 DSCP
WRR na základě port (Port-based)
Podpora VLAN:
VLAN se značkami 802.1Q, až 4k skupin VLAN
802.1ad Q-in-Q tunneling (stohování VLAN)
GVRP pro správu VLAN
Private VLAN Edge (PVE)
VLAN založené na protokolu
VLAN založená na MAC
VLAN s podsítí IP (subnet)
Spanning Tree Protocol:
protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Port mirroring: RX, TX, RX+TX
Agregace linek: IEEE 802.3ad LACP/static trunk, 8 portů ve 12 skupinách
Multicast IGMP: IGMP v1/v2/v3, podpora MLD, podpora MVR
Autentizace připojených zařízení: IEEE 802.1x, ověřování AAA: TACACS+ a IPv4/IPv6 přes RADIUS
DHCP Snooping: ano (blokace cizích DHCP serverů)
LLDP: ano (automatická detekce typu připojených zařízení)

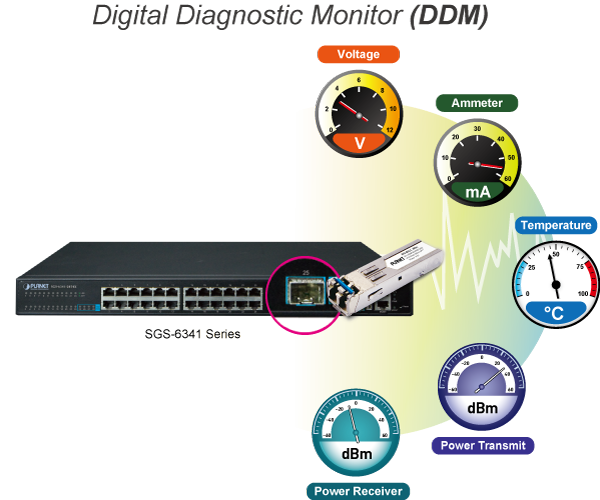

Diagnostika kabeláže: ano, SFP-DDM (Digital Diagnostic Monitor)
