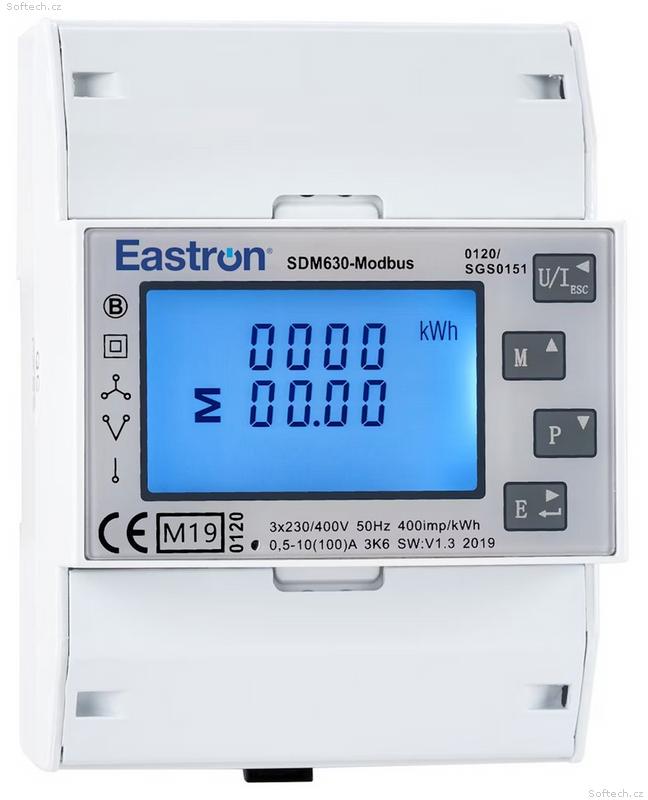

Eastron SDM630-MODBUS-MID V3, Modbus elektroměr, třífázový, 100A

Pokročilý, multifunkční elektroměr pro přímé měření do 100 A v 1fázových a 3fázových sítích. Přístroj je certifikován dle MID (EN50470, B+D), což umožňuje jeho použití pro fakturační měření. Díky přímému připojení do 100 A není nutné používat externí proudové transformátory (CT).

Měří a zobrazuje charakteristiky jednofázového dvouvodičového (1p2w), třífázového třívodičového (3p3w) a třífázového čtyřvodičového (3p4w) zapojení. Díky obousměrnému měření je ideální volbou pro monitorování fotovoltaických elektráren. Napájí se přímo z měřených vstupů a nevyžaduje externí pomocné napájení.

Přístroj je vybaven komunikačním rozhraním RS-485 s protokolem Modbus RTU pro vzdálené monitorování a integraci do nadřazených systémů. Dále disponuje dvěma pulzními výstupy, přičemž jeden z nich je plně konfigurovatelný (pro import, export nebo čistou spotřebu).

Klíčové vlastnosti:

• Certifikace MID (B+D) - vhodné pro fakturační měření


• Podpora jednofázových (1p2w) i třífázových (3p3w, 3p4w) instalací


• Přímé měření až do 100 A


• Obousměrné měření (Import/Export kWh i kVArh)


• Výpočet čisté spotřeby Net kWh (Export - Import)


• Měření kvality sítě vč. celkového harmonického zkreslení (THD) pro napětí i proud


• Komunikace přes RS-485 (Modbus RTU) s volitelnou přenosovou rychlostí (až 38400 bps)


• Dva pulzní výstupy (1x pevný, 1x konfigurovatelný)


• Přehledný a dobře čitelný podsvícený LCD displej


• Snadná montáž na DIN lištu (4 moduly)

Měřené parametry:

• Napětí (fáze-nula a sdružené) (V)


• Proud (A)


• Frekvence (Hz)


• Účiník (PF)


• Činný výkon (kW)


• Jalový výkon (kVAr)


• Zdánlivý výkon (kVA)


• Maximální odběr proudu (MD A)


• Maximální odběr výkonu (MD kW)


• Celkové harmonické zkreslení napětí (U %THD)


• Celkové harmonické zkreslení proudu (I %THD)


• Importovaná činná energie (kWh)


• Exportovaná činná energie (kWh)


• Celková činná energie (kWh)


• Importovaná jalová energie (kVArh)


• Exportovaná jalová energie (kVArh)


• Celková jalová energie (kVArh)

ZÁKLADNÍ SPECIFIKACE

Jmenovité napětí (U_n): 3× 230/400 V AC

Pracovní rozsah napětí: 80–120 % jmenovitého napětí (U_n)

Základní proud (I_b): 10 A

Max. proud (I_max): 100 A

Rozhraní: RS-485 (Modbus RTU)

Třída přesnosti: Třída 1 (IEC 62053-21) / Třída B (EN50470-3)

Montáž: DIN lišta (4 moduly)

Rozměry: 100 × 72 × 66 mm

Krytí: IP51 (pro vnitřní použití)

Certifikace: MID (EN50470-1, EN50470-3), EMC (EN61326), LVD (EN61010)
