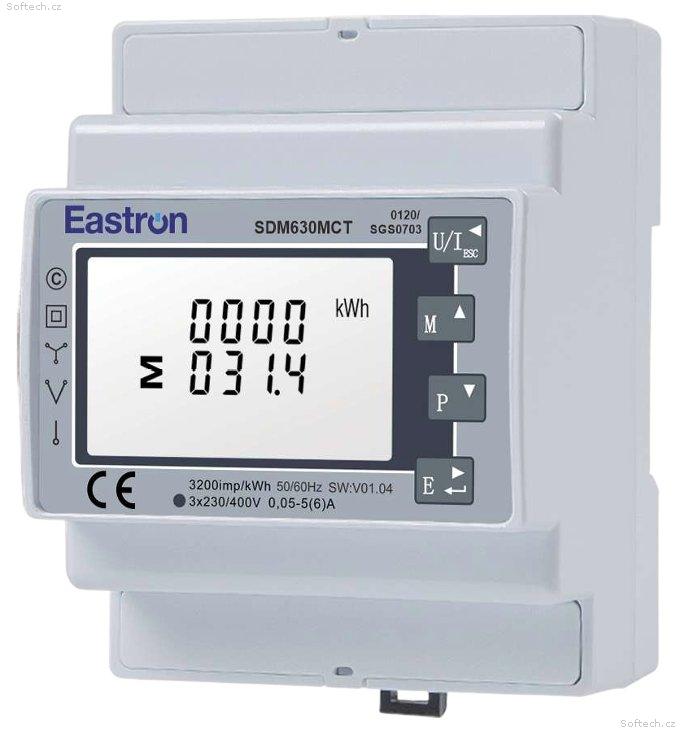

Eastron SDM630MCT

Třífázový multifunkční elektroměr na DIN lištu určený pro měření spotřeby elektrické energie prostřednictvím externích proudových transformátorů (CT) s poměrem 1/5 A.

Přístroj měří širokou sadu elektrických veličin včetně činné a jalové energie (kWh, kVArh), výkonu (W, VA, VAr), účiníku (PF), napětí, proudu, frekvence, THD a hodnot Max. DMD. Podporuje obousměrné měření pro odběr i dodávku energie. Komunikaci zajišťuje rozhraní RS-485 Modbus RTU s přenosovými rychlostmi 2 400 až 38 400 bps a adresovým rozsahem 1–247.

Elektroměr je osazen podsvíceným LCD displejem s maximálním zobrazením 9 999 999,9 kWh/kVArh a disponuje 2 pasivními impulzními výstupy. Přístroj splňuje třídu 0,5S dle IEC 62052-22 a třídu C dle EN 50470-3:2022. Je certifikován dle MID B+D (certifikát 0120/SGS0703) a UL (certifikát UL-US-2555352-1). Stupeň krytí čelního panelu je IP51.

Třífázový elektroměr na DIN lištu s CT vstupy pro proudové transformátory s poměrem 1 A nebo 5 A.

Měření napětí 100–277 V AC (fáze–nulový vodič) a 100–480 V AC (fáze–fáze), frekvence 50 nebo 60 Hz.

Komunikace RS-485 Modbus RTU s adresovým rozsahem 1–247 a komunikační vzdáleností až 1 000 m.

Dva pasivní impulzní výstupy – výstup 1 konfigurovatelný (šířka pulzu 200 / 100 / 60 ms, výchozí 200 ms), výstup 2 s hodnotou 3 200 imp/kWh a šířkou pulzu 100 ms.

Třída 0,5S dle IEC 62052-22 pro činnou energii a třída C dle EN 50470-3:2022; přesnost napětí a proudu ±0,5 %, frekvence ±0,2 %.

Certifikace MID B+D dle EU směrnice 2014/32/EU a certifikace UL pro trh v USA.

Obousměrné měření činné energie (import/export) s volitelnou podporou více tarifů (multi-tariff) a dvou tarifů (dual power source).

Konfigurovatelný bezplatným konfiguračním softwarem; 2 volitelné digitální vstupy.

Kompaktní rozměry 94,5 × 72 × 65 mm pro montáž na DIN lištu, krytí IP51 (čelní panel) / IP20 (celý přístroj).

Varianty a objednací možnosti
SDM630MCT série je dostupná v několika konfiguracích: základní model SDM630MCT s RS-485 Modbus RTU, model SDM630MCT-MB s M-Bus komunikací, model SDM630MCT-2T se dvěma tarify a RS-485, model SDM630MCT-MT s více tarify a RS-485, model SDM630MCT-2T-MB se dvěma tarify a M-Bus a model SDM630MCT-E s RS-485 Modbus RTU. Všechny varianty podporují zapojení 3PH-4W, 3PH-3W a 1PH-2W.

Elektromagnetická kompatibilita a normy
Přístroj splňuje požadavky norem EN 61326-1:2021, EN 61326-2-3:2021 a EN IEC 62052-11:2021/A11:2022. Odolnost proti elektrostatickému výboji je 8 kV (kontakt) / 15 kV (vzduch). Vyzařované a vedené emise odpovídají normě EN 55022. Stupeň znečištění prostředí je 2, elektromagnetické prostředí E2, instalační kategorie CAT III.

ZÁKLADNÍ SPECIFIKACE

Jmenovité napětí: 3 × 230/400 V AC

Rozsah napětí (fáze–nulový vodič): 100–277 V AC, max. 277 V

Rozsah napětí (fáze–fáze): 100–480 V AC, max. 480 V

Proudový vstup: 0,05–5(6) A, max. 6 A (přes CT 1 A nebo 5 A)

Jmenovitý proud: 1 A / 5 A (CT)

Provozní rozsah proudu: 0,4 % Ib – Imax

Odolnost přetížení proudem: 20 Imax po dobu 0,5 s

Výdržné napětí AC: 4 kV po dobu 1 minuty

Výdržné impulzní napětí: 6 kV – 1,2/50 µs

Příkon na fázi: ≤ 2 W/10 VA

Provozní kmitočet: 50 nebo 60 Hz

Komunikace: RS-485 Modbus RTU (2 400–38 400 bps, adresy 1–247, max. 64 zařízení na sběrnici, vzdálenost 1 000 m)

Impulzní výstupy: 2, pasivní typ; výstup 1 konfigurovatelný, výstup 2: 3 200 imp/kWh, šířka pulzu 100 ms

Přesnostní třída: 0,5S dle IEC 62052-22 / třída C dle EN 50470-3:2022

Provozní teplota: -40 až +70 °C

Referenční teplota: 23 °C ± 2 °C
Krytí: IP51 (čelní panel), IP20 (celý přístroj)

Instalační kategorie: CAT III
Rozměry: 94,5 × 72 × 65 mm

Montáž: DIN lišta
