Popis produktu:

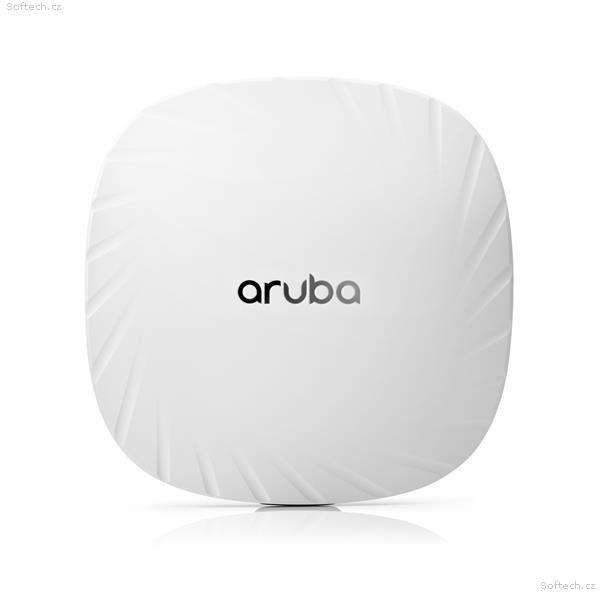

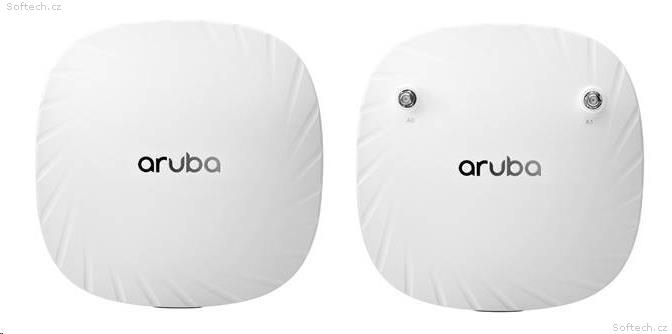

Aruba AP-635 (RW) Tri-radio 2x2:2 802.11ax Wi-Fi 6E Internal Antennas Campus AP RENEW R7J27A
HPE Networking Instant On Switch 1940 8G PoE Class 6, 2× SFP, 124 W – S4A29A
HPE Networking Instant On Switch 1940 S4A29A je výkonný smart-managed síťový switch určený především pro malé a střední firmy, kanceláře, maloobchod, technologické provozy, IoT infrastrukturu, VoIP, videokonference a bezdrátové sítě. Nabízí 8× Gigabit Ethernet s podporou PoE Class 6, 2× 1GbE SFP pro optické nebo metalické uplinky a 124W PoE napájecí budget.
Switch lze spravovat prostřednictvím HPE Networking Instant On Cloud Portal, mobilní aplikace, lokálního webového rozhraní nebo standardních síťových management nástrojů. Podporuje pokročilé funkce Layer 2+, IPv4 statické routování, VLAN, ACL, 802.1X, RADIUS, TACACS+, QoS, STP/RSTP/MSTP, LACP, IGMP Snooping, DHCP Snooping a další bezpečnostní a provozní mechanismy.
Významnou výhodou řady Instant On 1940 je provoz bez povinného předplatného: funkce jsou součástí hardwaru a HPE uvádí, že nejsou účtovány žádné opakované licenční ani subscription poplatky.
Hlavní přednosti
8× RJ-45 Gigabit Ethernet 10/100/1000BASE-T
PoE Class 6 na všech 8 portech
PoE podle IEEE 802.3af / 802.3at / 802.3bt
124 W celkový PoE budget
Podpora až 60 W PoE na port pro zařízení podporující Class 6
2× SFP 1GbE uplink porty, porty 9–10
1× USB-C konzolový port
Switching capacity až 20 Gb/s
Propustnost až 14,88 Mpps při 64B paketech
MAC tabulka až 16 000 záznamů
Podpora až 256 VLAN
Až 32 IPv4 statických rout
Jumbo Frames až 9216 B
ARM Cortex-A9 procesor na 1,2 GHz
1 GB SDRAM
512 MB Flash
0,5 MB packet buffer
Fanless provedení bez ventilátoru
Cloudová správa prostřednictvím Instant On Cloud Portal a mobilní aplikace
Lokální Web GUI
IEEE 802.1X, RADIUS a TACACS+
TPM 2.0 – hardwarový root of trust
ACL, DHCP Snooping, IP Source Guard a ochrana proti ARP útokům
STP, RSTP a MSTP
LACP a statická agregace linek
IGMP Snooping v1/v2/v3
QoS, DSCP, IEEE 802.1p, WRR a Strict Priority
IEEE 802.3az Energy Efficient Ethernet
Omezení broadcast, multicast a unknown-unicast provozu
Port mirroring a RSPAN
Cable Diagnostic Tool
SNMPv1/v2c/v3 a RMON
SSH, Telnet, HTTPS/SSL, SCP a TFTP
Limited Lifetime Warranty a podpora HPE
Porty a konektivita
Parametr
Hodnota
Model
HPE Networking Instant On Switch 1940 S4A29A
Počet přístupových portů
8× RJ-45
Typ přístupových portů
10/100/1000BASE-T autosensing
10 Mb/s
10BASE-T
100 Mb/s
100BASE-TX
1000 Mb/s
1000BASE-T
Duplex 10/100 Mb/s
Half nebo Full Duplex
Duplex 1000 Mb/s
Full Duplex
PoE porty
Porty 1–8
PoE standardy
IEEE 802.3af / 802.3at / 802.3bt
PoE třída
Class 6
Celkový PoE budget
124 W
Max. PoE výkon na port
Až 60 W pro Class 6 zařízení
Uplink
2× SFP 1GbE
Uplink porty
Porty 9–10
Konzole
1× USB-C Console Port
Všechny čtyři ethernetové technologie 10BASE-T, 100BASE-TX a 1000BASE-T jsou v QuickSpecs uvedeny přímo pro model S4A29A. Osm RJ-45 portů současně poskytuje PoE Class 6. Dva samostatné SFP porty slouží jako 1GbE uplinky.
PoE – Power over Ethernet
S4A29A je vybaven PoE Class 6 na všech osmi RJ-45 portech. Podporuje standardy IEEE 802.3af, IEEE 802.3at a IEEE 802.3bt. Celkový dostupný PoE budget switche činí 124 W.
Podpora Class 6 umožňuje napájet náročnější síťová zařízení, například bezdrátové access pointy, IP kamery, VoIP telefony, IoT zařízení nebo další kompatibilní PoE koncové prvky.
HPE uvádí možnost dodávky až 60 W PoE na port pro Class 6 zařízení. Celkový systémový PoE budget je však omezen na 124 W, takže při současném zatížení více portů je nutné respektovat tento celkový limit.
PoE funkce
IEEE 802.3af PoE
IEEE 802.3at PoE+
IEEE 802.3bt PoE
Class 6 PoE
124W celkový PoE budget
PoE scheduling
Always-On PoE
Fast PoE
Automatické vypínání napájení neaktivních portů
Obnovení napájení při detekci linku
Optické uplinky SFP
S4A29A obsahuje 2× dedikovaný SFP port s rychlostí 1 Gb/s. Porty jsou označeny jako 9–10. SFP sloty lze využít pro optické propojení switchů, serverů nebo jiných síťových zařízení.
HPE v QuickSpecs uvádí podporu následujících kompatibilních transceiverů:
Transceiver
PN
Parametr
HPE Networking Instant On 1G LX SFP LC 10km SMF Transceiver
S0G20A
1GbE LX, LC, Single-Mode Fiber, až 10 km
HPE Networking Instant On 1G SFP LC SX 500m OM2 MMF Transceiver
R9D16A
1GbE SX, LC, Multi-Mode Fiber OM2, až 500 m
HPE Networking Instant On 1G SFP RJ45 100m Cat5e Transceiver
R9D17A
1GbE RJ-45, až 100 m, Cat5e
HPE Networking Instant On 1G SFP RJ45 100m Cat5e Transceiver
R9D17B
1GbE RJ-45, až 100 m, Cat5e
Výkon a hardwarové parametry
Parametr
Hodnota S4A29A
Switching capacity
20 Gb/s
Forwarding throughput
14,88 Mpps při 64B paketech
MAC address table
16 000 entries
MAC table capacity
16K entries
Jumbo Frames
max. 9216 bytes
IPv4 static routes
32
IPv4 routing interfaces
Až 32
IPv4 ARP host table
509 entries
IPv6 ND host table
N/A
VLAN
256 VLAN
VLAN ID rozsah
1–4093; VLAN 4094 je rezervována pro interní systémové použití
Výchozí Management VLAN
VLAN ID 1
IGMP Groups
1K
Ingress IPv4/MAC ACL entries
100
Egress IPv4/MAC ACL entries
U S4A29A nepodporováno
Maximum ACEs
2048
LAG groups
8
LAG members
4 porty na LAG
Latence
Rychlost
Latence LIFO
100 Mb/s
< 10,3 µs
1000 Mb/s
< 5,8 µs
2500 Mb/s
N/A
5000 Mb/s
N/A
10000 Mb/s
N/A
Layer 2 funkce
IEEE 802.1D Spanning Tree Protocol (STP)
IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)
Až 8 MSTP instancí
BPDU Filtering
Loop Protection
Loop Detection
IGMP Snooping v1/v2/v3
Link Aggregation Control Protocol (LACP)
Statická agregace linek
LLDP – Link Layer Discovery Protocol
LLDP-MED
VLAN
Auto VLAN
Auto-Voice VLAN
Port Mirroring
RSPAN – Remote Switched Port Analyzer
Jumbo Frames až 9216 B
Auto Recovery
IEEE 802.3x Flow Control
Symmetric i asymmetric flow control
Layer 3 – IPv4 routing
Switch podporuje základní Layer 3 funkce včetně statického IPv4 routování.
Až 32 IPv4 routing interfaces
Až 32 IPv4 static routes
Manuální nebo DHCP konfigurace IP adres
IP konfigurace pro port nebo VLAN
ARP – Address Resolution Protocol
Podpora dynamických i manuálních ARP záznamů
IPv6 Host Mode pro management/deployment na IPv6 síti
VLAN a segmentace sítě
VLAN umožňuje logické rozdělení fyzické sítě do samostatných segmentů. S4A29A podporuje až 256 VLAN v rozsahu VLAN ID 1–4093. VLAN ID 4094 je rezervováno pro interní systémové použití.
Až 256 VLAN
VLAN ID 1–4093
Výchozí Management VLAN: ID 1
Auto VLAN
Auto-Voice VLAN
RADIUS Assigned VLAN
Dynamické vytváření VLAN pomocí RADIUS
VLAN segmentace pro zvýšení bezpečnosti
Bezpečnost
S4A29A nabízí rozsáhlou sadu bezpečnostních funkcí pro řízení přístupu uživatelů a zařízení do podnikové sítě.
TPM 2.0
Integrovaný Trusted Platform Module 2.0 poskytuje hardwarový root of trust. Kryptografické klíče mohou být generovány, ukládány a izolovány přímo v zabezpečeném hardwaru.
Autentizace
IEEE 802.1X
MAC Authentication
Local MAC Authentication
RADIUS
TACACS+
AAA – Authentication, Authorization and Accounting
Až 2 RADIUS servery
RADIUS assigned VLAN
RADIUS accounting
ACL
IPv4 ACL
MAC ACL
Ingress ACL
Až 100 IPv4/MAC ACL entries pro ingress
Až 2048 ACE celkem podle modelových limitů
Ochrana portů a zařízení
Port Security
MAC Lockout
Omezení počtu naučených MAC adres
Konfigurace konkrétních povolených MAC adres
Protected Ports / Secure Isolation
Unprotected Ports / Trusted Access
Management Access Control List
IP Source Guard
DHCP Snooping
ARP Attack Prevention
Automatic DoS Protection
Global Storm Control
Link Flap Prevention
UDLD – Uni-Directional Link Detection
Quality of Service (QoS)
Class of Service (CoS)
IEEE 802.1p priority
DSCP
Traffic prioritization
Priority remapping
Weighted Round Robin (WRR)
Strict Priority Queuing (SP)
Traffic shaping
Rate limiting
Global Trust Mode
Auto-Voice VLAN
QoS lze využít například pro zvýhodnění citlivého provozu, jako jsou VoIP hovory a videokonference, před méně důležitými datovými přenosy.
Traffic management a ochrana proti přetížení
Broadcast storm control
Multicast storm control
Unknown-unicast storm control
Rate limiting
Traffic shaping
Port shutdown při překročení nastaveného limitu
SNMP trap při překročení nastaveného limitu
IEEE 802.3x flow control
Port mirroring
RSPAN
Správa a monitoring
S4A29A je navržen jako smart-managed switch. Správu lze provádět lokálně i prostřednictvím cloudového prostředí HPE Networking Instant On.
Cloud management
HPE Networking Instant On Cloud Portal
HPE Networking Instant On Mobile App
Cloud-based management
Vzdálená konfigurace a monitoring
Správa více lokalit
Správa více sítí
Distributed deployments
Multi-tenant deployments
Site inventory
Cloud firmware updates
Plánování aktualizací firmwaru
Lokální management
Lokální Web GUI
HTTP
HTTPS
Podpora až 5 HTTP/HTTPS sessions
USB-C console port
SSH
Telnet
SNMPv1
SNMPv2c
SNMPv3
RMON
Event logging
Alerts
Locator LED
Další management funkce
DHCP Client Mode jako výchozí režim
Fallback IP adresa 192.168.1.1, pokud není dostupný DHCP server
Firmware update scheduling
Account management
Management Access List
Source Interface Configuration
NTP/SNTP
Remote SYSLOG
SNMP management
Top Event Dashboard
Quick Start-Up Wizard
VLAN Wizard
Dual Image Support
Password strength checking
Password aging
RADIUS autentizace pro lokální Web GUI
SCP
TFTP
SSL/TLS ochrana HTTP managementu
Časové plánování
Globální plánování umožňuje nastavit časové profily pro vybrané síťové funkce. K dispozici jsou až 3 schedules.
Time-based ACL
Plánované vypnutí portu/interface
Plánování PoE
Zapnutí/vypnutí PoE podle dne a času
Typické využití například pro AP, kamery nebo jiné PoE zařízení mimo pracovní dobu
Energy Efficiency
IEEE 802.3az Energy Efficient Ethernet
Auto-Port Shut Down
Automatické vypnutí napájení neaktivních portů
Obnovení napájení při detekci linku
Energy Savings Status
Fanless konstrukce
Díky fanless konstrukci je S4A29A vhodný také do kancelářského prostředí, kde je důležitá nízká hlučnost.
Fyzické parametry
Parametr
Hodnota
Rozměry (H × W × D)
29,60 × 29,50 × 4,40 cm
Rozměry (D × W × H dle HPE QuickSpecs)
11,65 × 11,61 × 1,73"
Rozměry v rackových jednotkách
1U výškový formát
Hmotnost
2,18 kg
Hmotnost v lb
4,80 lb
Konstrukce chlazení
Fanless
Napájecí zdroj
Interní
Montáž
Stůl, rack, stěna nebo pod stůl
HPE uvádí podporu montáže do standardního 19" EIA racku/equipment cabinetu; pro 8portový model je 2-post rack kit součástí montážního řešení. Podporována je rovněž stolní, nástěnná a podstolní instalace s dodanými držáky.
Procesor a paměť
Parametr
Hodnota
CPU
ARM Cortex-A9
Frekvence CPU
1,2 GHz
SDRAM
1 GB
Flash
512 MB
Packet buffer
0,5 MB
Napájení a spotřeba
Parametr
Hodnota
Napájecí frekvence
50 / 60 Hz
Vstupní napětí
100–127 VAC / 200–240 VAC
Jmenovitý proud
1,49 A / 0,75 A
Interní napájecí zdroj
Ano
PoE budget
124 W
Spotřeba podle testovacího režimu
Režim
100–127 V
200–220 V
Idle
10,2 W
10,0 W
100 % traffic
13,8 W
13,1 W
100 % traffic + 100 % PoE
149,0 W
146,3 W
HPE uvádí maximální odvod tepla při 100% síťovém provozu bez PoE 47,0 BTU/h při 100–127 V a 44,5 BTU/h při 200–220 V. Při 100% traffic + 100% PoE je maximální odvod tepla 508,4 BTU/h, respektive 499,0 BTU/h.
Hlučnost a chlazení
S4A29A je fanless switch. Nemá aktivní ventilátor, což je výhodné zejména pro kanceláře, učebny, menší serverové místnosti a další prostory, kde je důležitá nízká hlučnost.
HPE uvádí akustická měření při 23 °C v semi-anechoické komoře při 100% síťovém provozu a 50% PoE zatížení. U fanless S4A29A je v QuickSpecs hodnota akustického tlaku uvedena jako N/A.
Provozní podmínky
Parametr
Hodnota
Provozní teplota
0 až 40 °C
Skladovací teplota
-40 až 70 °C
Provozní relativní vlhkost
15–95 % při 40 °C, nekondenzující
Skladovací relativní vlhkost
15–95 % při 60 °C, nekondenzující
Maximální nadmořská výška
3 km / 10 000 ft
Spolehlivost
MTBF
99 let
Podporované IEEE standardy
IEEE 802.3 – 10BASE-T
IEEE 802.3u – 100BASE-TX
IEEE 802.3ab – 1000BASE-T
IEEE 802.3z – 1000BASE-X
IEEE 802.3D – Spanning Tree Protocol
IEEE 802.1w – Rapid Spanning Tree Protocol
IEEE 802.1s – Multiple Spanning Tree Protocol
IEEE 802.3ad – Link Aggregation Control Protocol
IEEE 802.1AB – Link Layer Discovery Protocol
IEEE 802.1X – Port Access Authentication
IEEE 802.3af – PoE
IEEE 802.3at – PoE
IEEE 802.3bt – PoE
IEEE 802.1p – Priority
IEEE 802.1Q – VLAN
IEEE 802.3az – Energy Efficient Ethernet
IEEE 802.3x – Flow Control
Vybrané podporované IETF RFC
QuickSpecs uvádí rozsáhlou podporu IETF RFC, mimo jiné:
RFC 1123 – Requirements for Internet Hosts
RFC 4251 – SSH Protocol Architecture
RFC 2992 – ECMP Load Balancing Algorithm
RFC 1350 / RFC 783 – TFTP
RFC 2131 – DHCP Client
RFC 4862 – IPv6 Stateless Address Autoconfiguration
RFC 826 – ARP
RFC 5171 – UDLD
RFC 2236 – IGMPv2
RFC 3376 – IGMPv3
RFC 4861 – IPv6 Neighbor Discovery
RFC 4291 – IPv6 Address Architecture
RFC 4443 – ICMPv6
RFC 792 – ICMP
RFC 1157 – SNMP
RFC 1213 – MIB-II
RFC 1757 – RMON
RFC 3411–3416 – SNMP framework, applications and security
RFC 2460 – IPv6
RFC 791 – Internet Protocol
RFC 4252–4254 – SSH authentication, transport and connection
RFC 2827 – Network Ingress Filtering
RFC 2030 / RFC 4330 – SNTP
RFC 3164 / RFC 5424 – Syslog
RFC 768 – UDP
RFC 793 – TCP
RFC 3261 – SIP
RFC 2616 – HTTP/1.1
Elektromagnetická kompatibilita a bezpečnost
Bezpečnostní standardy
EN/IEC 62368-1, 2nd & 3rd Edition
UL 62368-1, 3rd Edition
CAN/CSA C22.2 No. 62368-1, 3rd Edition
EN/IEC 60825-1:2014 Class 1
Emise
EN 55032:2015 / CISPR 32, Class A
FCC CFR 47 Part 15:2018, Class A
ICES-003, Class A
VCCI-32, Class A
CNS 13438, Class A
KS C 9832, Class A
AS/NZS CISPR 32, Class A
Imunita
BS/EN 55035
CISPR 35
KS C 9835
IEC 61000-4-2 – ESD
IEC 61000-4-3 – Radiated Immunity
IEC 61000-4-4 – EFT/Burst
IEC 61000-4-5 – Surge
IEC 61000-4-6 – Conducted Immunity
IEC 61000-4-8 – Power Frequency Magnetic Field
IEC 61000-4-11 – Voltage Dips and Interruptions
EN 61000-3-2 / IEC 61000-3-2 – Harmonics
EN 61000-3-3 / IEC 61000-3-3 – Flicker
Montáž a instalace
19" EIA rack / equipment cabinet
2-post rack kit
Stolní instalace
Racková instalace pomocí dodaných držáků
Nástěnná instalace
Možnost orientace portů nahoru nebo dolů při wall-mount instalaci
Podstolní instalace
Možnost orientace horní plochy nahoru nebo dolů při under-table instalaci
Záruka a podpora
HPE Networking Instant On poskytuje Limited Lifetime Support. QuickSpecs uvádí:
Limited Lifetime Warranty
24×7 telefonická podpora po dobu prvních 90 dnů
Chat podpora po celou dobu záruky
Community Support po dobu životnosti produktu
Produktové označení
Výrobce
Hewlett Packard Enterprise (HPE)
Produktová řada
HPE Networking Instant On 1940
Model
HPE Networking Instant On Switch 8p Gigabit CL6 PoE 2p SFP 124W 1940
Part Number
S4A29A
Typ
Smart-managed Ethernet switch
Switching Layer
Layer 2+
PoE
Class 6, 124 W
Uplinky
2× SFP 1GbE
Komu je HPE Instant On 1940 S4A29A určen?
S4A29A je vhodný zejména pro:
malé a střední firmy
kanceláře
maloobchodní provozy
menší serverovny
Wi-Fi infrastrukturu
PoE access pointy
IP kamerové systémy
VoIP telefony
IoT zařízení
síťové tiskárny a další PoE koncová zařízení
segmentované podnikové sítě pomocí VLAN
prostředí vyžadující 802.1X a centralizovanou autentizaci
Proč zvolit S4A29A?
HPE Networking Instant On 1940 S4A29A kombinuje kompaktní 8portové provedení, Gigabit Ethernet, moderní PoE Class 6, dva optické SFP uplinky a pokročilé funkce smart-managed switche. Nabízí přitom statické IPv4 routování, VLAN, ACL, 802.1X, RADIUS, QoS, LACP, STP/RSTP/MSTP a rozsáhlé bezpečnostní mechanismy.
Díky fanless konstrukci, internímu napájecímu zdroji, cloudové správě a absenci povinných opakovaných licenčních poplatků představuje S4A29A praktické řešení pro moderní firemní síť, kde je požadována jednoduchá správa bez kompromisu v oblasti síťové segmentace, bezpečnosti a PoE konektivity.
Technická specifikace – rychlý přehled
Vlastnost
S4A29A
RJ-45 porty
8× 10/100/1000BASE-T
PoE
IEEE 802.3af/at/bt Class 6
PoE budget
124 W
Max. PoE/port
Až 60 W
SFP
2× 1GbE SFP
Konzole
1× USB-C
Switching capacity
20 Gb/s
Forwarding rate
14,88 Mpps
MAC tabulka
16 000
VLAN
256
IPv4 static routes
32
ARP entries
509
IGMP groups
1K
Jumbo Frames
9216 B
ACL ACE
Až 2048
LAG groups
8
LAG členové
Až 4 porty/LAG
CPU
ARM Cortex-A9, 1,2 GHz
RAM
1 GB SDRAM
Flash
512 MB
Packet buffer
0,5 MB
Chlazení
Fanless
Napájení
100–127 / 200–240 VAC, 50/60 Hz
Spotřeba – idle
10,2 W / 10,0 W
Spotřeba – 100 % traffic
13,8 W / 13,1 W
Spotřeba – traffic + 100 % PoE
149,0 W / 146,3 W
Rozměry
29,60 × 29,50 × 4,40 cm
Hmotnost
2,18 kg
Provozní teplota
0 až 40 °C
Skladovací teplota
-40 až 70 °C
Provozní vlhkost
15–95 % @ 40 °C, nekondenzující
Max. nadmořská výška
3 km
MTBF
99 let
Záruka
Limited Lifetime Warranty
Technické údaje vycházejí z dokumentace HPE Networking Instant On Switch 1940 QuickSpecs, Worldwide QuickSpecs, Version 1, DA-17420, 03-August-2026. Výrobce si vyhrazuje právo technické údaje změnit bez předchozího upozornění.
