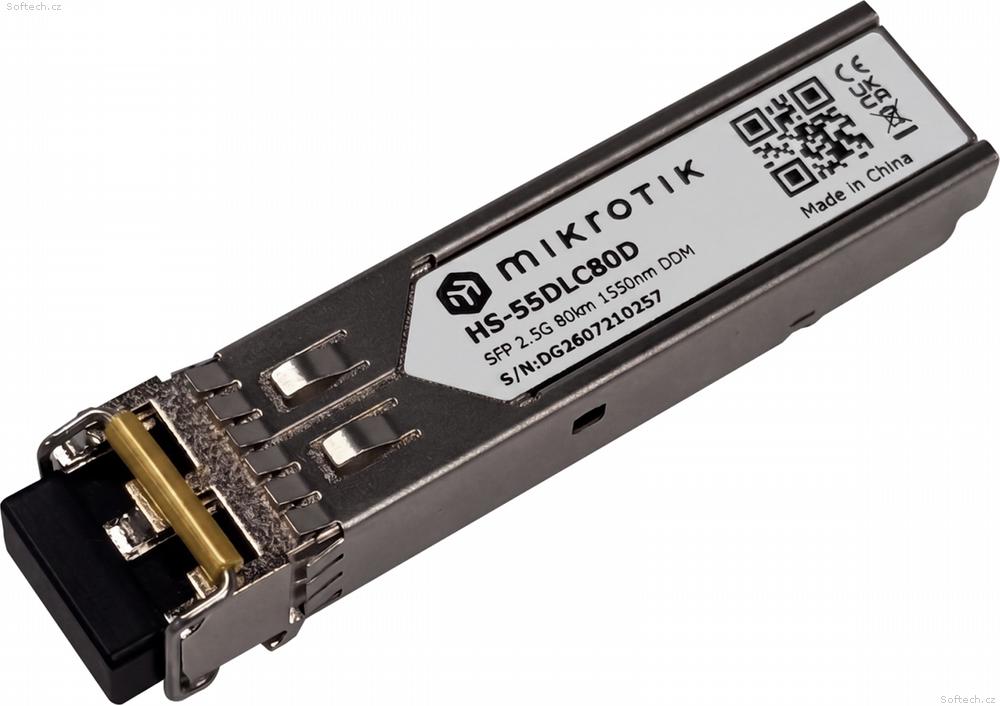

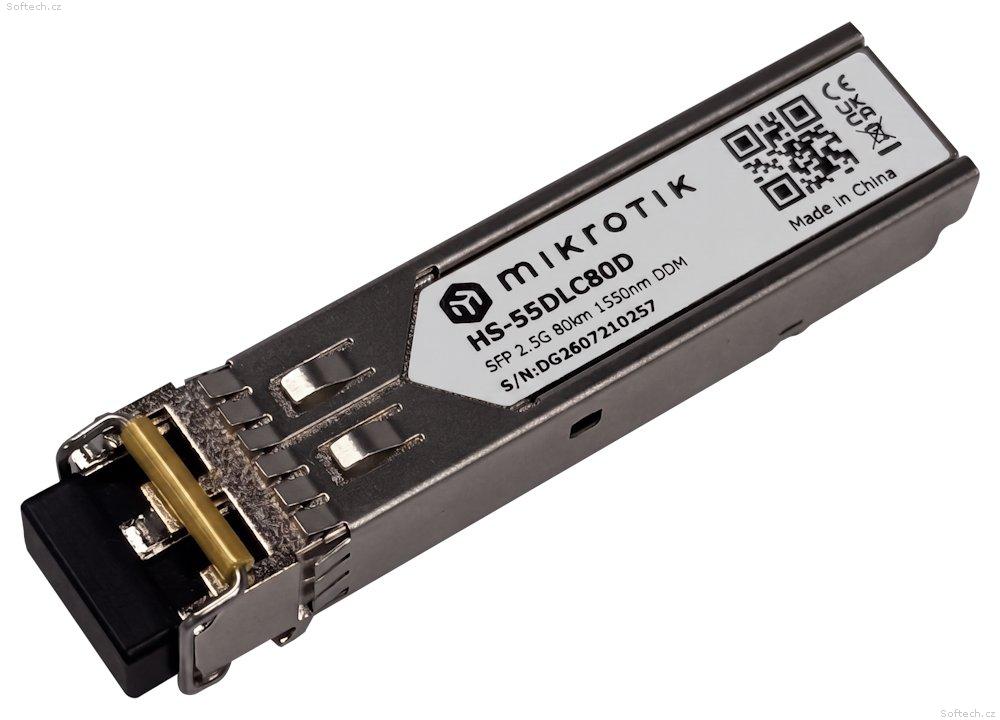

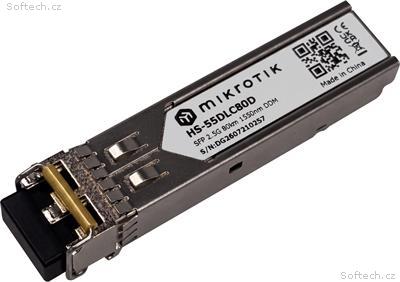

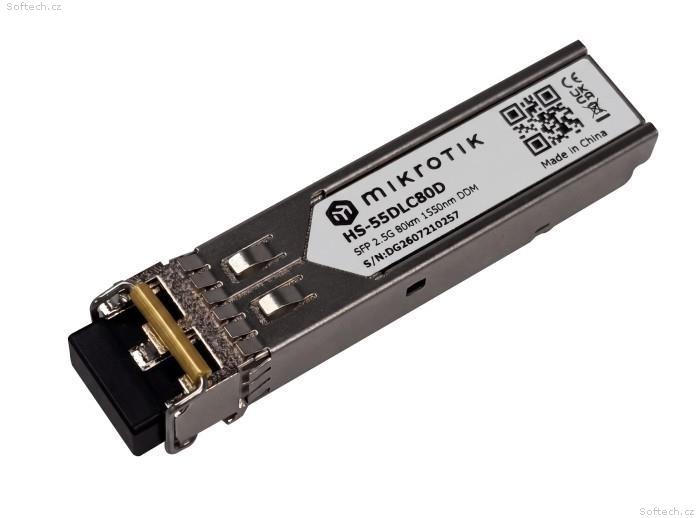

MikroTik HS-55DLC80D SFP optický modul, SM, 80km, 1, 2.5G, 1550nm

SFP modul je určen pro dlouhodistanční optické spoje s dosahem až 80 km při datových rychlostech 1G a 2,5G.

Modul pracuje na vlnové délce 1550 nm a využívá jednovidové vlákno (Single Mode, 9/125 µm SMF) s konektorem Dual LC UPC. Díky podpoře rychlostí 1G i 2,5G nabízí flexibilitu pro různé síťové scénáře a je přímým nástupcem modelu S-55DLC80D s rozšířenou podporou 2,5G.

Modul je navržen pro provoz v rozšířeném teplotním rozsahu –40 až +70 °C, což jej předurčuje i pro nasazení v náročných venkovních podmínkách. Maximální příkon nepřesahuje 1 W.

Elektrické vlastnosti přijímače
Diferenciální výstupní napětí přijímače se pohybuje v rozsahu 300 až 600 mVpp při zakončení do 100 Ω. Výstup LOS je realizován jako otevřený kolektor a vyžaduje pull-up rezistor 4,7 kΩ až 10 kΩ na straně hostitelského zařízení. Při normálním provozu je LOS v logické úrovni 0, při ztrátě signálu přechází do logické úrovně 1.

Funkce LOS (Loss of Signal)
Práh pro deaktivaci LOS (LOS-Deasserted) je –29 dBm, práh pro aktivaci (LOS-Asserted) je –40 dBm. Hystereze LOS je v rozsahu 0,5 až 5 dB, což zajišťuje stabilní chování při kolísání úrovně přijímaného signálu.

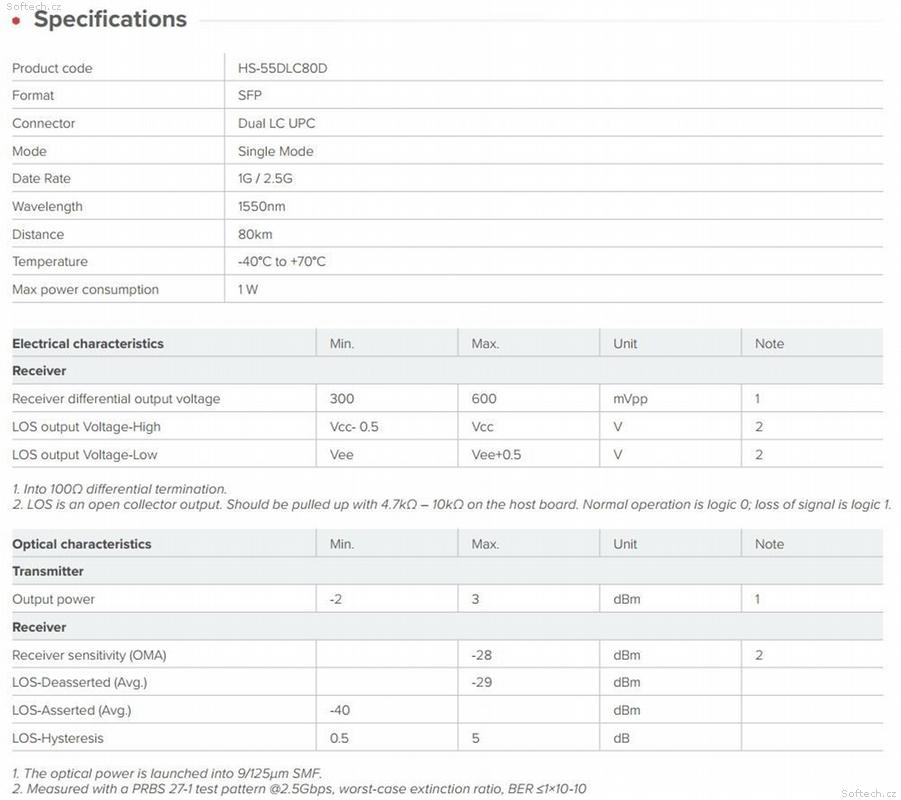

ZÁKLADNÍ SPECIFIKACE

Formát: SFP

Konektor: Dual LC UPC

Typ vlákna: jednovidové (Single Mode, SMF)

Datová rychlost: 1G / 2,5G

Vlnová délka: 1550 nm

Dosah: až 80 km

Výstupní výkon vysílače: –2 až +3 dBm

Citlivost přijímače: max. –28 dBm

Diferenciální výstupní napětí: 300 až 600 mVpp

Provozní teplota: –40 až +70 °C

Maximální příkon: 1 W
