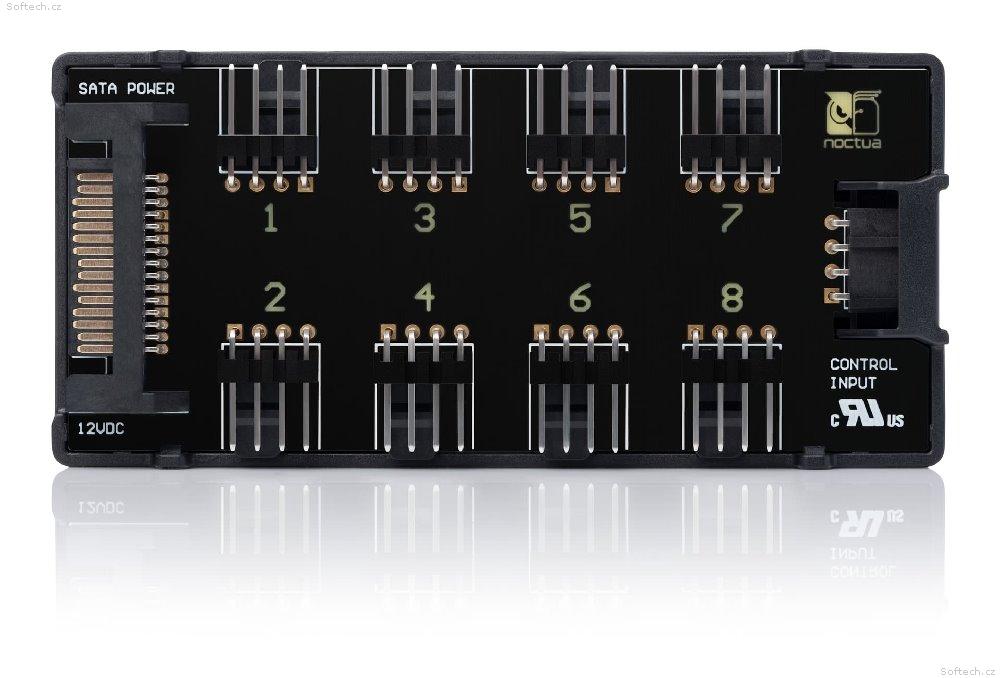

Noctua hub ventilátorů NA-FH1 8-Channel

8kanálový PWM fan hub
Noctua
93 mm
šířka zařízení

Klíčové vlastnosti
Fan hub pro řízení více ventilátorů Noctua
Specifikace níže jsou opsané z oficiálních zdrojů Noctua. ASBIS odkaz je použit pouze jako produktový obrázek.

01 · 8 KANÁLŮ
Až osm ventilátorů
Hub umožňuje provozovat a řídit až osm PWM ventilátorů současně.

02 · 12V / 5V
Flexibilní napájení
Podporuje 12V i 5V ventilátory s 4pin PWM a 3pin konektory.

03 · OCHRANA
Resetovatelné pojistky
Vstupy jsou chráněné proti nadproudu a zkratu.

04 · MAGNETY
Snadná instalace
Čtyři magnety umožňují uchycení na ocelový povrch.

8 channel PWM fan hub pro napájení a řízení více ventilátorů z jednoho PWM konektoru základní desky nebo samostatného regulátoru.

Model

NA-FH1

Přesné produktové označení výrobce Noctua.

Počet kanálů

8

Hub umožňuje provozovat a řídit až osm ventilátorů současně.

Podporované ventilátory

12V a 5V ventilátory

Podporuje 12V a 5V ventilátory s 4pin PWM i 3pin konektory.

Kompatibilita ventilátorů

všechny Noctua 12V a 5V ventilátory, mnoho ventilátorů třetích stran

Kompatibilita podle oficiálního manuálu Noctua.

Záruka

6 let

Záruka výrobce Noctua.

Konektory a napájení

Výstupní konektory

8× 4pin PWM

Výstupní konektory ventilátorů.

Vstupní konektory

1× S-ATA, 1× 4pin PWM

S-ATA vstup je určen pouze pro 12V ventilátory, 4pin PWM vstup je pro 5V a 12V ventilátory.

Maximální výkon přes S-ATA

54 W

Maximální celkový výkon při napájení přes S-ATA vstup pro 12V ventilátory.

Maximální výkon přes 4pin PWM

24 W

Maximální výkon při napájení přes 4pin PWM vstup.

Maximální proud na kanál

3 A se S-ATA napájením / 2 A se 4pin napájením

Maximální proud na výstupní kanál podle oficiálního manuálu.

Provozní napětí

5–12 V

Provozní napětí podle oficiálního manuálu.

Ochrana a monitoring

Pojistky

automaticky se resetující pojistky

S-ATA i 4pin vstup jsou chráněné proti nadproudu a zkratu.

RPM monitoring

signál z prvního portu

NA-FH1 předává základní desce otáčkový signál ventilátoru připojeného k prvnímu portu.

Status LED

bílé stavové LED

Stavové LED svítí, pokud je přijímán RPM signál, a zhasnou při zastavení nebo selhání ventilátoru.

Současné použití vstupů

Ano

Při současném zapojení S-ATA a 4pin vstupu hub automaticky bere napájení ze S-ATA a přes 4pin rozhraní používá PWM a RPM signály.

Kompatibilita 3pin ventilátorů

Ano

3pin ventilátory lze provozovat a regulovat snížením vstupního napětí.

Mechanické údaje

Rozměry

93 × 43 × 12,5 mm

Rozměry zařízení podle oficiálního manuálu Noctua.

Hmotnost

31 g

Hmotnost zařízení podle oficiálního manuálu Noctua.

Uchycení

4 silné neodymové magnety

Zadní strana obsahuje čtyři magnety pro uchycení na ocelový povrch.

Alternativní uchycení

oboustranná páska nebo suchý zip

Na nemagnetických površích lze využít plochou zadní stranu pro uchycení páskou nebo suchým zipem.

Upozornění

nepokládat přímo na HDD

Výrobce upozorňuje, že zařízení nemá být umístěno přímo na pevné disky.

Bezpečnost a certifikace

Provozní teplota

-40 °C až +60 °C

Provozní teplotní rozsah podle oficiálního manuálu.

Třída hořlavosti

UL-94 V-0

Třída hořlavosti podle oficiálního manuálu.

Bezpečnostní normy

EN 62368-1, EN 55035, EN 55032, UL-507

Bezpečnostní normy uvedené v oficiálním manuálu.

Certifikace

CE, UKCA, UL

Certifikace uvedené výrobcem.

Obsah balení

Obsah balení

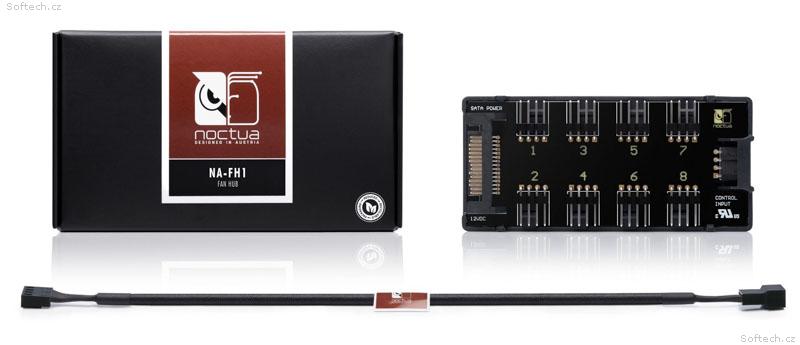

NA-FH1 fan hub; NA-EC1 4pin PWM input cable

Kompletní obsah balení podle oficiálního datasheetu Noctua.

Logistické údaje

Rozměry balení

140 × 80 × 16 mm

Rozměry balení podle oficiálního datasheetu Noctua.

Hmotnost včetně balení

74 g

Hmotnost včetně balení podle oficiálního datasheetu Noctua.

Balení v kartonu

80 ks

Packaging unit podle oficiálního datasheetu Noctua.

Rozměry kartonu

384 × 303 × 200 mm

Packaging dimensions / unit podle oficiálního datasheetu Noctua.

Hmotnost kartonu

6,80 kg

Weight incl. packaging / unit podle oficiálního datasheetu Noctua.
