POE injektor pasivní - 24x 100 Mb, s, stíněný panel

Pasivní POE injektor - 24x 100Mb/s, stíněný panel
Panel integrující 24 pasivních POE injektorů vhodný pro napájení až šestnácti zařízení.

Profesionální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži.

Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.)
stíněné provedení
napájecí rozsah 12-57V
maximální hodnota příkonu na jeden port 1000mA

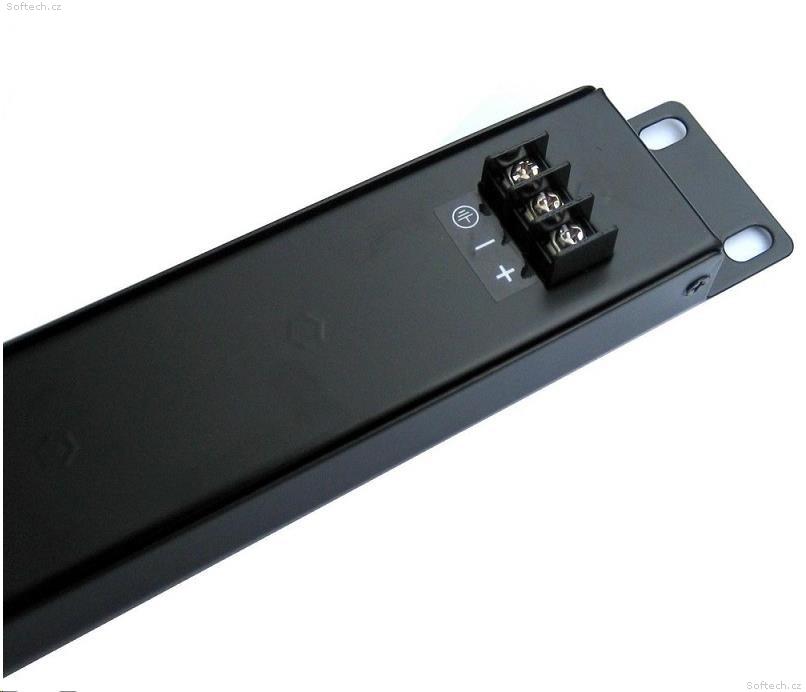

zemnící člen vyveden ve svorkovnici pro připojení napájecího zdroje
LED kontrolka pro vizuální monitoring správnosti zapojení polarit
dva paralelní vstupy pro připojení externího napájecího prvku

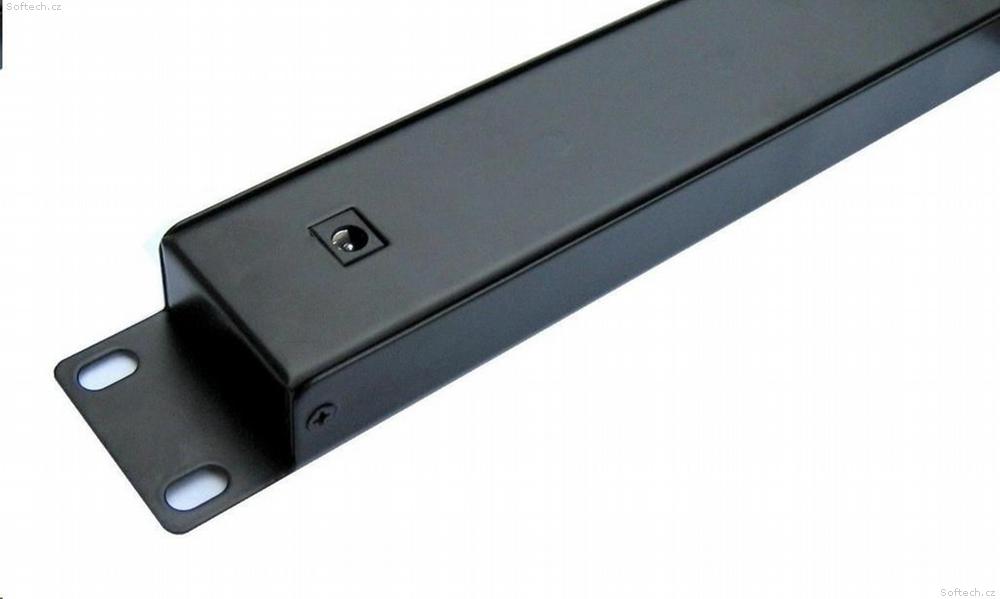

standardní zdířky 2.1mm (zdroj o příkonu max. 8A)

svorkovnicí (zdroj o příkonu až 16A)
vratná pojistka proti zakolísání proudu (OCP ochrana 1000mA+/-10%) na každém portu
vratná pojistka proti zakolísání proudu (OCP ochrana 1000mA+/-10%) na každém portu
Použití:

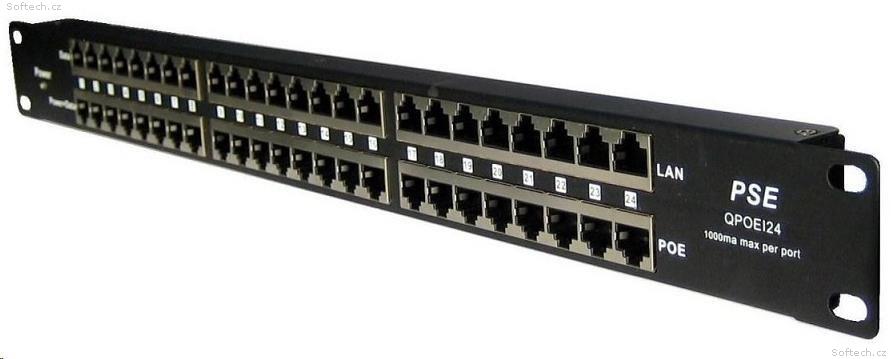

Do horní řady RJ45 konektorů se připojují ethernetové porty bez napájení (např. switch).

Do spodní řady RJ45 konektorů se připojují zařízení využívají napájení po ethernetovém kabelu..

K napájení se využívají dva nepoužité páry ethernetového kabelu.
Napájecí páry:

4,5 (kladný pól)

7,8 (záporný pól)
Rozhraní:

24x RJ45 konektor pro připojení do LAN (Data)

24x RJ45 konektor pro sloučený výstup (Data+Napájení)
LED signalizace:

Power OFF -- bez signalizace

4/5 (V+),7/8 (V-) -- zelená

4/5 (V-),7/8 (V+) -- červená
Volba napájecího zdroje:

Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace.
Doporučený příkon zdroje je 15W na pár RJ45 konektorů (24 x 15W = 360W pro napájení všech 24 portů PoE panelu).
Technické specifikace
Maximální povolené vstupní hodnoty:
jack 57V/8A, svorkovnice 57V/16A
Vstup napájení:
2.1mm jack

svorkovnice
Data páry:
1/2 & 3/6
Napájecí páry:
4/5 (+) & 7/8 (-)
OCP ochrana:
vratná pojistka RF60 na každém portu (650mA, +15%/-10%)
Normy:
TIA/EIA 568 Cat.5
LAN:
10/100Mbps
Hmotnost:
67g
Rozměry:
482.6mm x 44.3mm x 25mm
Provozní teplota:
0~40°C
Skladovací teplota:
-40~70°C
Provozní vlhkost:
10%~80% RH
Skladovací vlhkost:
5%~90% RH
Certifikace:
CE
