POE injektor pasivní - 16x 100 Mb, s, stíněný panel

Pasivní POE injektor - 16x 100Mb/s, stíněný panel
Panel integrující 16 pasivních POE injektorů vhodný pro napájení až šestnácti zařízení.

Profesionální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži.

Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.)

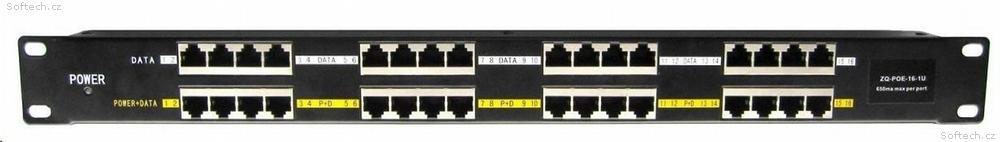

provedení 19" rack
LED kontrolka pro vizuální monitoring provozu
vyvedený zemnící člen pro odfiltrování přepětí na zadní straně panelu
vratná pojistka proti zakolísání proudu (OCP ochrana 650mA) na každém portu

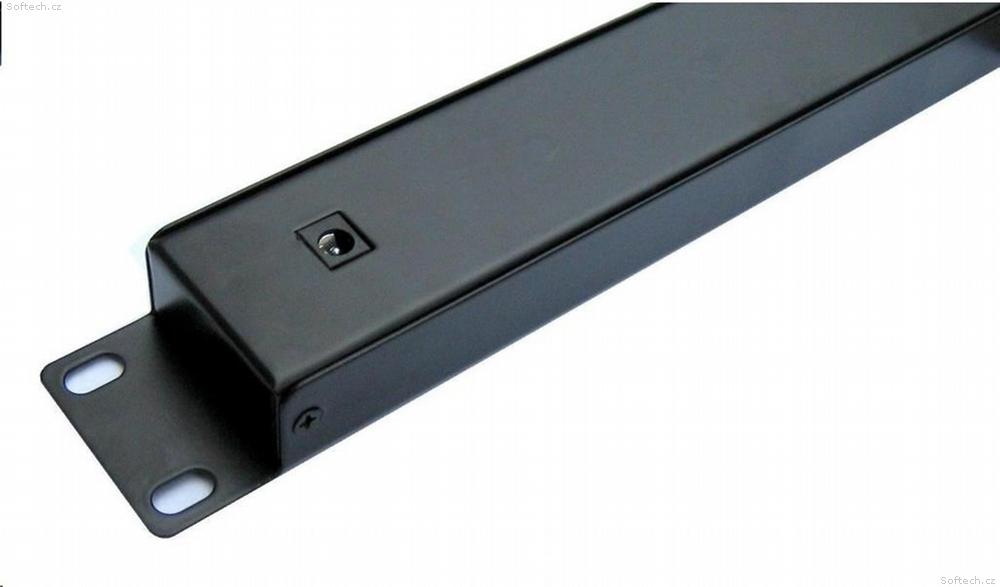

vstup pro napájecí konektor (jack 2.5 mm center positive, 1ks součástí dodávky)
Použití:

Do RJ45 konektorů na jedné straně se připojují ethernetové porty bez napájení (např. switch).

Na opačnou stranu se připojují zařízení využívají napájení po ethernetovém kabelu.

K napájení se využívají dva nepoužité páry ethernetového kabelu.
Napájecí páry:

4,5 (kladný pól)

7,8 (záporný pól)
Rozhraní:

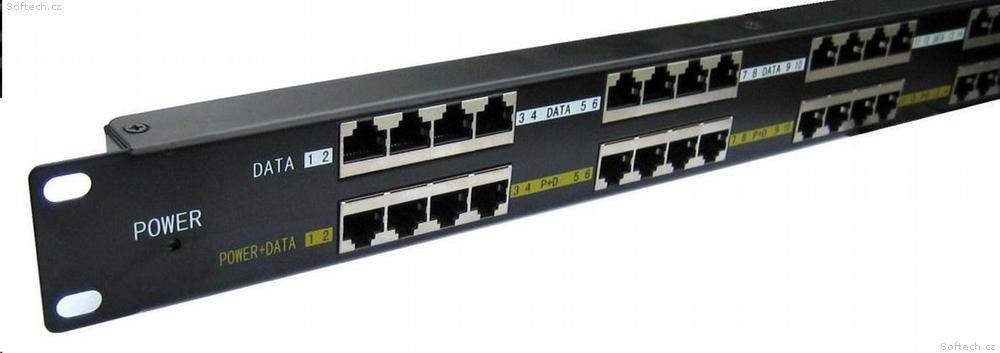

16x RJ45 konektor pro připojení do LAN (Data)

16x RJ45 konektor pro sloučený výstup (Data+Napájení)
LED signalizace:

Power OFF -- bez signalizace

3/6 (V+),1/2 (V-) -- zelená

3/6 (V-),1/2 (V+) -- červená
Volba napájecího zdroje:

Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace.

Doporučený příkon zdroje je 15W na pár RJ45 konektorů (16 x 15W = 240W pro napájení všech 16 portů PoE panelu).
Technické specifikace
Vstupní napájení:
0-240V AC 50/60Hz
Vstup napájení:
2.5mm jack

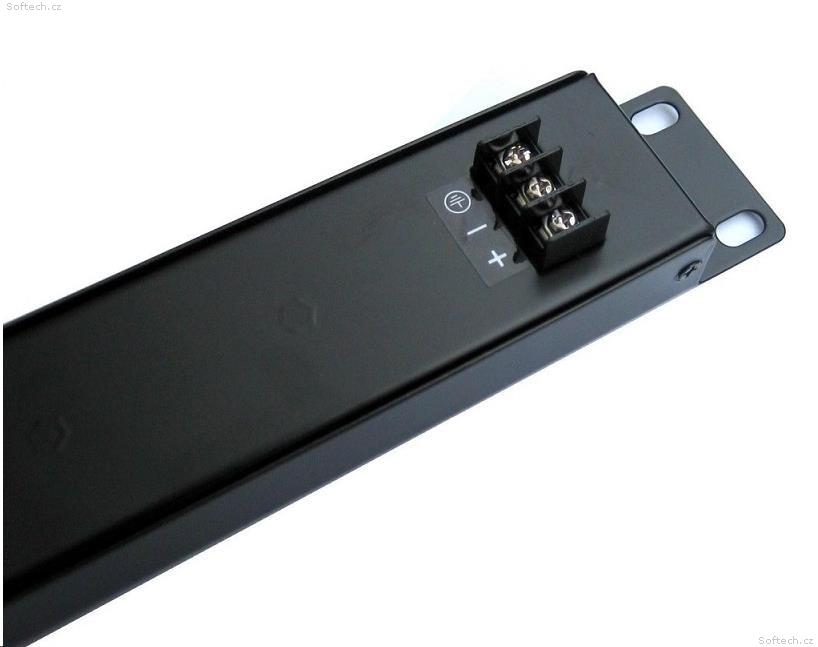

svorkovnice
Data páry:
1/2 & 3/6
Napájecí páry:
4/5 (+) & 7/8 (-)
OCP ochrana:
vratná pojistka RF60 na každém portu (650mA, +15%/-10%)
Normy:
TIA/EIA 568 Cat.5
LAN:
10/100Mbps
Hmotnost:
68g
Rozměry:
482.6mm x 44.3mm x 21.8mm
Provozní teplota:
0~40°C
Skladovací teplota:
-40~70°C
Provozní vlhkost:
10%~80% RH
Skladovací vlhkost:
5%~90% RH
Certifikace:
CE
