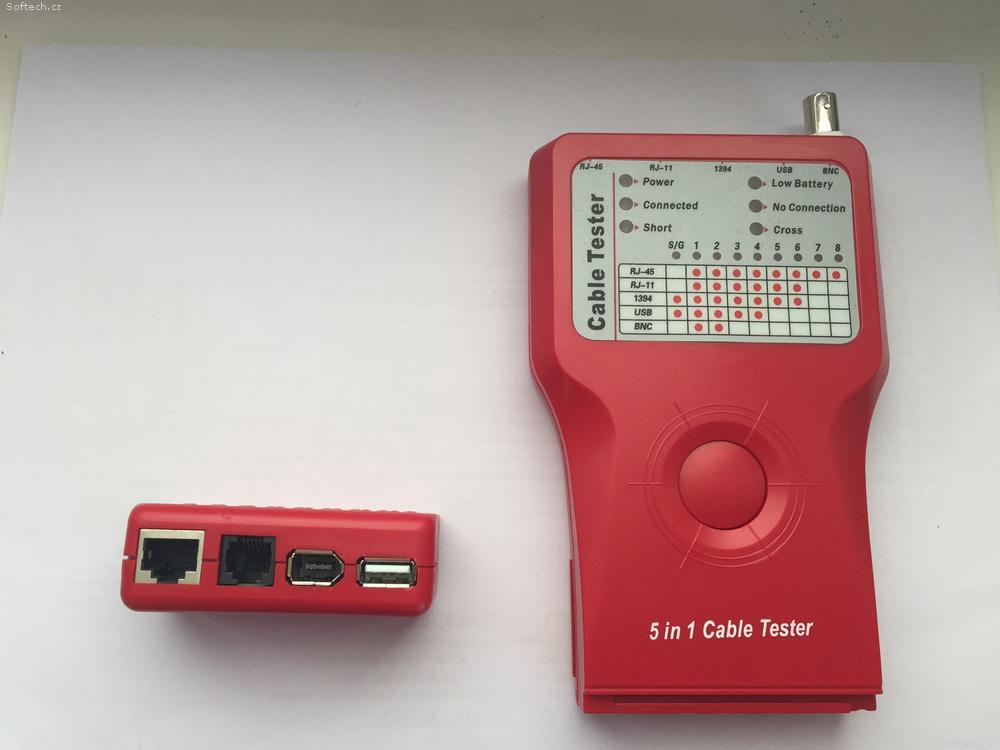

Univerzální Tester RJ12, RJ45, USB, BNC

PŘEHLED
Tento jednoduchý přístroj slouží především ke kontrole správnosti zapojení párů (tzv. Wire Map) datového kabelu na komponentech strukturované kabeláže.

Co je Wire Map (mapa zapojení)?
Tento parametr kontroluje správnost zapojení jednotlivých párů v zásuvce nebo patch panelu, a to včetně propojení stínění u STP kabeláže. Rovněž kontroluje průchodnost signálu po celé délce kabelu – tj. dokáže upozornit na přerušení některého z vodičů popř. jejich zkrat. Parametr Wire Map je velmi důležitý, ale sám o sobě nedokáže zajistit bezchybnou funkčnost instalované počítačové sítě. Ke změření správnosti mapy zapojení postačí i velmi jednoduchý měřicí přístroj.

Co dělat v případě, že parametr Wire Map vykazuje chybu?
Nejdříve je nutné zkontrolovat správnost zapojení jednotlivých vodičů ve svorkovnici. Pokud je zapojení správné - tj. odpovídá standardizovaným schématům T568A nebo T568B a Wire Map přesto vykazuje chybu, může být příčin několik: chybě zařezaný vodič ve svorkovnici, přerušení uvnitř kabelu, nebo zkrat. Pokročilejší měřicí přístroje dokáží při vyhodnocování měření s poměrně velkou přesností určit místo chyby, a tím zjednodušit odstranění problému.
