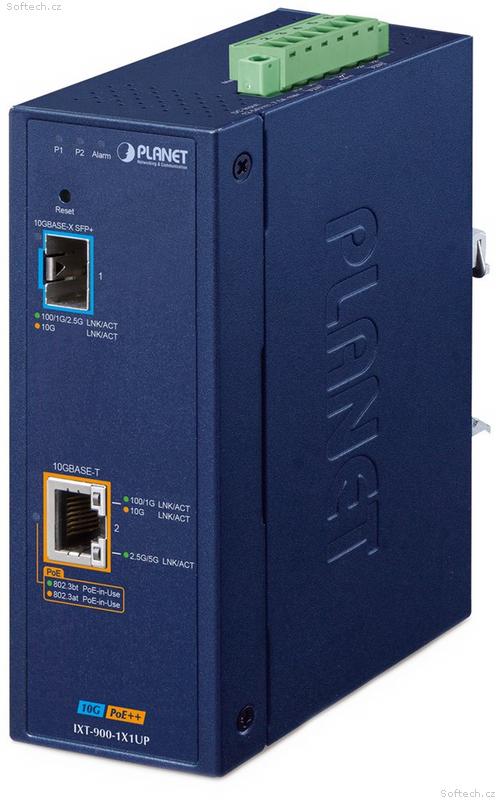

PLANET IXT-900-1X1UP
PoE++ konvertor pro snadný přechod mezi metalickým a optickým vedením (10G/5G/2.5G/1G/100M Base-T na 10G/2.5G/1G/100M Base-X).
Průmyslové provedení -40 až 75°C, otřesuvzdorný, krytí IP40, ESD ochrana, DIN instalace, alarm výstup (relé; DC 24 V/ 1 A), duální napájení DC 12–54 V.
Zařízení pro průmyslový Ethernet jsou určena do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Konvertor se snadno instaluje na standardní DIN lištu nebo přímo na zeď a umožňuje nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak je vhodný pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace typu FTTH). Podporuje vzdálenou správu skrze webové rozhraní, rozhraní příkazového řádku (CLI) a SNMP pro komplexní vzdálený monitoring.
PoE++ injektor s celkovým výkonem až 95 W umožňuje snadnou montáž zařízení, jako jsou například IP kamery, bez potřeby dalších napájecích adaptérů.
Možný monitoring mobilní aplikací CloudViewer Pro.
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: 1× 10G/5G/2.5G/1G/100M Base-T RJ-45, 1× 10G/2.5G/1G/100M Base-X SFP+
Technologie zpracování: Store-and-forward
Propustnost: sběrnice 40 Gbps, provozně 29,76 Mpps (64B)
Podpora přenosu: JumboFrame 9K
Provedení: DIN lišta, na zeď
Podpora OAM: ne
Napájení: 2× DC 12–54 V, svorkovnice, připojení možné ze dvou různých zdrojů (nejsou součástí balení)
Ochrana: ESD do 4 kV DC kontaktem, do 8 kV DC vzduchem
Provozní teplota: -40 až 75°C
Rozměry: 135 × 87 × 50 mm
Hmotnost: 659 g
Lze instalovat do šasí: ne
POE funkce:
Celkový napájecí výkon: 95 W, IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt
Počet injektorů: 1× až 95 W
Typ napájení: End-span, Mid-span, Legacy, Force
Pokročilé funkce:
automatická detekce napájeného zařízení (PD)
Kontrola stavu PD při provozu (PD alive-check)
Integrovaný plánovač pro plánované vypnutí napájených koncových prvků (PoE Schedule)
Průmyslové vlastnosti:
Zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
Zařízení je odolné proti vibracím (IEC-60068-2-6)
Zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
Layer 2 funkce:
Konfigurace portu - zakázání/povolení portu, volba plného a polovičního duplexního režimu, řízení toku
VLAN - IEEE 802.1Q tag-based VLAN, IEEE 802.1ad Q-in-Q tunneling, Až 256 skupin VLAN z 4096 VLAN ID
Řízení šířky pásma - Ingress/Egress: 16–10 000 000 Kbps
QoS - Klasifikace provozu, přísná priorita a WRR, 8úrovňová priorita pro přepínání, CoS/802.1p, DSCP, IP precedence
Ring - Podpora ERPS v souladu s ITU-T G.8032, doba zotavení < 500 ms
Management:
Telnet, Web, SNMP v1, v2c
SSHv2, TLSv1.2, SNMPv3
LLDP
PLANET Smart Discovery Utility
PLANET NMS Controller
PLANET CloudViewer Pro (mobilní aplikace)
Vzdálený syslog, místní systémový protokol, SNMP trap
RFC 1213 MIB-II, RFC 2863 IF-MIB, RFC 1493 Bridge MIB, RFC 1643 Ethernet MIB, RFC 2863 Interface MIB, RFC 2665 Ether-Like MIB, RFC 2737, Entity MIB, RFC 2819 RMON MIB (skupiny 1, 2, 3 a 9), RFC 3411 SNMP-Frameworks-MIB, MAU-MIB
Normy:
IEEE 802.3u, 100BASE-TX/FX
IEEE 802.3ab, 1000BASE-T
IEEE 802.3bz, 2.5G/5GBASE-T
IEEE 802.3an, 10GBASE-T
IEEE 802.3z, 1000BASE-SX/LX
IEEE 802.3ae 10GBASE-SR/LR
IEEE 802.3x full-duplex flow control
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN tagging
IEEE 802.1ad Q-in-Q VLAN stacking
IEEE 802.1ab LLDP
RFC 768 UDP
RFC 2474 DSCP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
ITU-T G.8032 ERPS Ring
