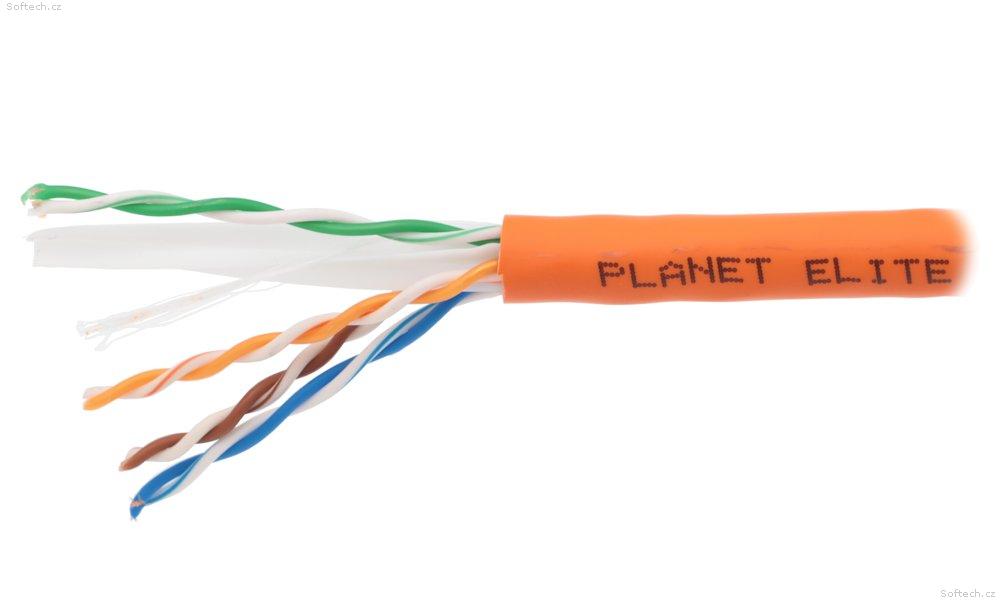

KAB-UTP6-D-LSO-OR-B2ca - PLANET Elite kabel UTP, drát, 4pár, Cat6, LS0

PLANET UTP Cat6 4pár 305 m

Kabel kategorie Cat6 U/UTP je určen pro strukturované kabeláže v administrativních, komerčních i průmyslových objektech. Konstrukce z plného měděného vodiče (solid bare copper) o průřezu 23 AWG zajišťuje stabilní elektrické vlastnosti, nízký útlum a spolehlivý přenos dat do frekvence 250 MHz.
Plášť typu LSZH (Low Smoke Zero Halogen) splňuje přísné požadavky CPR třídy B2ca s1a,d0,a1, což umožňuje použití v objektech s vysokými nároky na požární bezpečnost.

Kabel je určen pro datové rozvody, LAN sítě, IP kamery, VoIP, průmyslové aplikace a další systémy vyžadující stabilní gigabitový přenos. Díky LSZH/LS0H plášti a třídě B2ca je vhodný i pro instalace v objektech s vysokými požadavky na požární bezpečnost – administrativní budovy, školy, nemocnice, veřejné prostory.

Plně měděné vodiče (drát)
Stabilní parametry do 250 MHz
LSZH plášť s minimální kouřivostí
CPR třída B2ca – jedna z nejvyšších pro metalické kabely
Vhodný pro veřejné a kritické budovy
Dlouhá životnost a nízký útlum
X-spline (vodící kříž) + Ripcord (tažný prvek)
Normy: ISO/IEC 11801, IEC 61156 5, TIA 568.2 D, EN 50575 (CPR), RoHS, REACH

ZÁKLADNÍ SPECIFIKACE

Kategorie: Cat6
Vodič: drát, AWG 23, měď (Cu)
Typ: UTP
Počet párů: 4
Izolace vodičů: HDPE
Vnější izolace: LS0H
Hořlavost: CPR (B2ca - s1a,d0,a1)
Balení: papírová krabice po 305 m
Potisk: metráž, průmyslové standardy
Barevné značení: na všech vodičích, vnější izolace oranžová

Konstrukce

Typ: CAT6 U/UTP (nestíněný)

Vodič: plný měděný (solid bare copper), průměr 0,55 ± 0,005 mm / 23 AWG

Izolace: HDPE, průměr 1,00 ± 0,02 mm

Křížový separátor: LSZH-ZR01

Trhací vlákno: nylon 150D

Plášť: LSZH (Low Smoke Zero Halogen), průměr 6,3 ± 0,5 mm, tloušťka
0,6 mm

Pracovní teplota: -20 °C až +60 °C

Min. poloměr ohybu: ≥ 10× vnější průměr

Elektrické vlastnosti (+20 °C)

Lineární odpor: ≤ 9,5 Ω/100 m

Izolační odpor: ≥ 5000 MΩ·km

Kapacitní nevyváženost: ≤ 330 pF/100 m

Charakteristická impedance: 100 ± 5 Ω (100 MHz)

Dielektrická pevnost: DC 1 kV / 1 min bez průrazu

Požární vlastnosti (CPR)

Třída reakce na oheň: B2ca-s1a,d0,a1

Šíření plamene: FS ≤ 1,5 m

THR1200s: ≤ 15 MJ

Peak HRR: ≤ 30 kW

FIGRA: ≤ 150 W/s

Vertikální šíření plamene: H ≤ 425 mm

Normy

Datové a telekomunikační normy

ISO/IEC 11801

IEC 61156-5

TIA/EIA 568.2-D

EN 50173

Požární normy

EN 50575 (CPR)

EN 60332-1-2

EN 61034-2 (kouřivost)

EN 60754-1/2 (halogeny, korozivita)

Ekologické normy

RoHS 2011/65/EU

REACH EC 1907/2006

Přenosové parametry

Frekvence (MHz)	Útlum [Attenuation] (dB)	NEXT (dB)	PS NEXT (dB)	ACRF (dB)	PS ACRF (dB)	RL (dB)	Propagation Delay (ns/100 m)	Delay Skew (ns/100 m)
1	2,0	74,3	71,3	67,8	64,8	20,0	570	≤ 45
4	3,8	66,3	63,3	55,8	52,8	23,0	552	≤ 45
8	5,3	61,8	58,8	49,7	46,7	24,5	546	≤ 45
10	6,0	60,3	57,3	47,8	44,8	25,0	545	≤ 45
16	7,6	57,2	54,2	43,7	40,7	25,0	543	≤ 45
20	8,5	55,8	52,8	41,8	38,8	25,0	542	≤ 45
25	9,5	54,3	51,3	39,8	36,8	24,3	541	≤ 45
31,25	10,7	52,9	49,9	37,9	34,9	23,6	540	≤ 45
62,5	15,4	48,4	45,4	31,9	28,9	21,5	538	≤ 45
100	19,8	45,3	42,3	27,8	24,8	20,1	536	≤ 45
155	25,0	42,4	39,4	24,0	21,0	18,8	534	≤ 45
200	28,5	40,8	37,8	22,0	19,0	18,0	533	≤ 45
250	32,8	39,3	36,3	20,0	17,0	17,3	532	≤ 45
