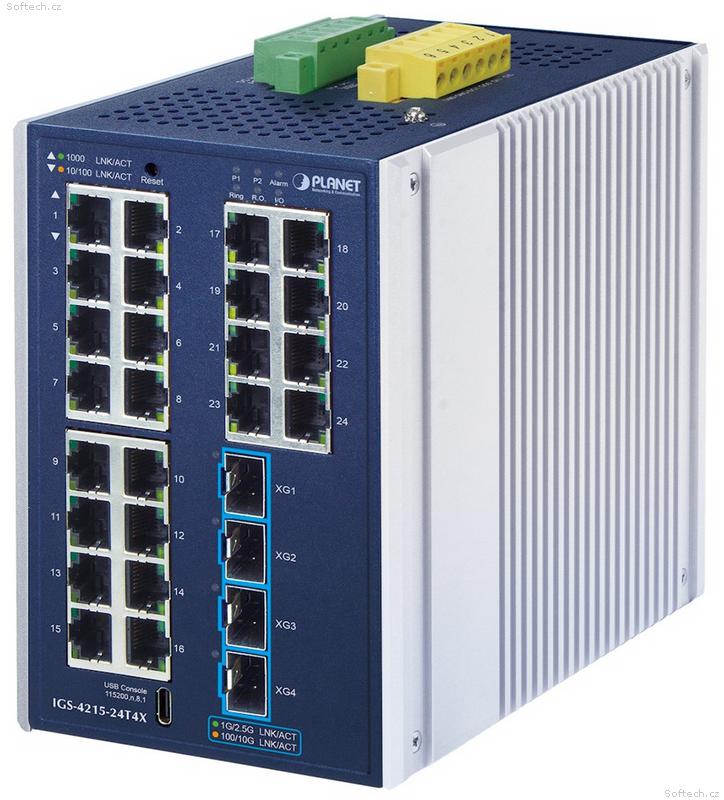

Planet IGS-4215-24T4X průmyslový L2 switch, 24 GbE, 4x10Gb SFP+, -40~75°C, 9-48VDC, IP30, fanless

Průmyslový managed switch s 24 Gigabit porty a čtyřmi 10G SFP+ sloty pro náročné průmyslové aplikace v extrémních podmínkách.

PLANET IGS-4215-24T4X představuje výkonné síťové řešení navržené pro provoz v nejnáročnějších průmyslových prostředích. Switch kombinuje 24× 10/100/1000Base-T RJ-45 portů s 4× 10GBase-X SFP+ sloty, které podporují zpětnou kompatibilitu s 1G/2.5G moduly. Díky robustnímu hliníkovému pouzdru s krytím IP30 a fanless designu zajišťuje spolehlivý provoz v teplotním rozsahu -40 až +75 °C bez nutnosti aktivního chlazení.

Switch nabízí pokročilé Layer 2+ funkce s podporou IPv4/IPv6 dual-stack a základní Layer 3 statické směrování pro komunikaci mezi VLAN sítěmi. Redundantní napájení 9–48 V DC nebo 24 V AC s ochranou proti přepólování a kapacita sběrnice 128 Gbps zajišťují maximální dostupnost a výkon. Pro kritické aplikace je k dispozici ITU-T G.8032 ERPS ring technologie s obnovou pod 450 ms a pokročilé zabezpečení včetně SSHv2, TLSv1.3, DHCP Snooping a Dynamic ARP Inspection.

Průmyslové provedení a instalace
Switch je navržen pro montáž na DIN lištu nebo na zeď pomocí dodávaných úchytů. Hliníkové pouzdro s krytím IP30 poskytuje vysokou odolnost proti elektromagnetickému rušení a přepětí, které se běžně vyskytují v průmyslových prostorech nebo venkovních rozvaděčích bez klimatizace. Fanless design eliminuje pohyblivé části a zvyšuje spolehlivost.

Digital I/O a externí alarm
Svorkovnice na horním panelu poskytuje 2× digitální vstup (DI) pro detekci stavu externích zařízení (např. dveřní senzory) a 2× digitální výstup (DO) pro signalizaci událostí jako link down, link up nebo výpadek napájení. Relé výstup pro alarm selhání napájení má kapacitu 1 A při 24 V AC. Digitální vstupy pracují v rozsahu -24 V až +24 V s proudovým odběrem max. 10 mA, výstupy typu open collector zvládají až 100 mA při 24 V DC.

Redundantní napájení a alarm
Switch podporuje redundantní napájecí vstupy prostřednictvím odnímatelné 6pinové svorkovnice (Pin 1/2 pro Power 1, Pin 5/6 pro Power 2). Napájení je možné z 9–48 V DC s maximálním odběrem 3 A nebo 24 V AC s odběrem 2 A. Při plném zatížení dosahuje spotřeba max. 20,25 W (DC) nebo 18 W (AC). Pin 3/4 slouží pro fault alarm relé výstup.

Layer 2 a Layer 3 funkce
Switch nabízí kompletní sadu Layer 2 funkcí včetně IEEE 802.1Q VLAN (až 256 skupin z 4094 VLAN ID), Q-in-Q (IEEE 802.1ad), IEEE 802.3ad LACP agregace (8 trunk skupin, až 8 portů na trunk), MSTP/RSTP/STP s BPDU Guard a Loop Protection. Layer 3 funkce zahrnují statické IPv4/IPv6 směrování s podporou až 32 tras a 64 VLAN rozhraní pro inter-VLAN routing.

Pokročilé QoS a multicast
Pro optimalizaci provozu VoIP a video streamingu switch poskytuje 8 prioritních front s klasifikací podle IEEE 802.1p CoS, DSCP/IP precedence, strict priority a WRR scheduling. Podporuje IGMP snooping v2/v3 a MLD snooping v1/v2 pro efektivní distribuci multicast provozu (až 256 multicast skupin). Broadcast/multicast/unicast storm control a per-port bandwidth limit chrání síť před zahlcením.

Zabezpečení a ACL
Komplexní bezpečnostní funkce zahrnují IPv4/IPv6 ACL (IP-based a MAC-based, až 256 ACL entries), port security s omezením počtu MAC adres, DHCP Snooping s Option 82, IP Source Guard proti IP spoofing útokům a Dynamic ARP Inspection pro validaci ARP paketů. Podporuje RADIUS a TACACS+ autentizaci, DoS attack prevention a protected port funkci pro izolaci edge portů.

SFP-DDM diagnostika
Switch podporuje SFP-DDM (Digital Diagnostic Monitor) funkci, která umožňuje real-time monitoring parametrů SFP/SFP+ modulů včetně optického výkonu (TX/RX), teploty, laser bias proudu a napájecího napětí. Tato funkce usnadňuje prediktivní údržbu a rychlou diagnostiku problémů s optickými spoji.

Management a monitoring
Switch lze spravovat přes USB-C konzoli (RS-232, 115200,8,N,1), Web GUI, CLI přes Telnet/SSH nebo SNMP v1/v2c/v3. Bezpečný vzdálený přístup zajišťují protokoly SSHv2, TLSv1.3 a SNMPv3. Podporuje TFTP/HTTP pro firmware upgrade a backup konfigurace, SNTP pro synchronizaci času, Syslog pro vzdálené logování a LLDP/LLDP-MED pro detekci sousedních zařízení. Kompatibilní s PLANET Smart Discovery Utility, UNI-NMS a CloudViewerPro aplikací pro centralizovaný management.

ZÁKLADNÍ SPECIFIKACE

Porty: 24× 10/100/1000Base-T RJ-45 (auto-MDI/MDI-X), 4× 10GBase-SR/LR SFP+ (zpětně kompatibilní s 1G/2.5G SFP)

Konzole: 1× USB-C (RS-232, 115200,8,N,1)

Kapacita: 128 Gbps non-blocking

Propustnost: 95,23 Mpps při 64B rámcích

MAC tabulka: 16K záznamů

Jumbo frame: 12 KB

VLAN: až 256 skupin z 4094 VLAN ID, IEEE 802.1Q, Q-in-Q (802.1ad)

Spanning Tree: STP/RSTP/MSTP (IEEE 802.1D/w/s), BPDU Guard

Link agregace: IEEE 802.3ad LACP, 8 trunk skupin, až 8 portů/trunk

ERPS: ITU-T G.8032, obnova < 450 ms

Layer 3 routing: IPv4/IPv6 statické směrování, max. 32 tras, 64 VLAN rozhraní

QoS: 8 prioritních front, IEEE 802.1p, DSCP/IP precedence, WRR

Multicast: IGMP snooping v2/v3, MLD snooping v1/v2, až 256 skupin

ACL: IPv4/IPv6 IP-based/MAC-based, max. 256 entries

Zabezpečení: SSHv2, TLSv1.3, SNMPv3, RADIUS/TACACS+, DHCP Snooping, IP Source Guard, Dynamic ARP Inspection, DoS prevention

Digital I/O: 2× DI (-24 V až +24 V, 10 mA max.), 2× DO (open collector, 24 V DC, 100 mA max.)

Napájení: 9–48 V DC 3 A max. nebo 24 V AC 2 A max., redundantní vstupy s ochranou proti přepólování

Spotřeba: max. 20,25 W (DC plné zatížení), max. 18 W (AC plné zatížení)

ESD ochrana: ± 6 kV DC kontaktní výboj, ± 8 kV DC vzdušný výboj

Surge imunita: ± 4 kV

Provozní teplota: -40 až +75 °C

Vlhkost: 5 až 95 % (nekondenzující)

Pouzdro: IP30 hliníkové, fanless

Montáž: DIN lišta, na stěnu

Rozměry: 152 × 135 × 96 mm

Hmotnost: 1853 g

Certifikace: FCC Part 15 Class A, CE, IEC 60068-2-32/27/6
