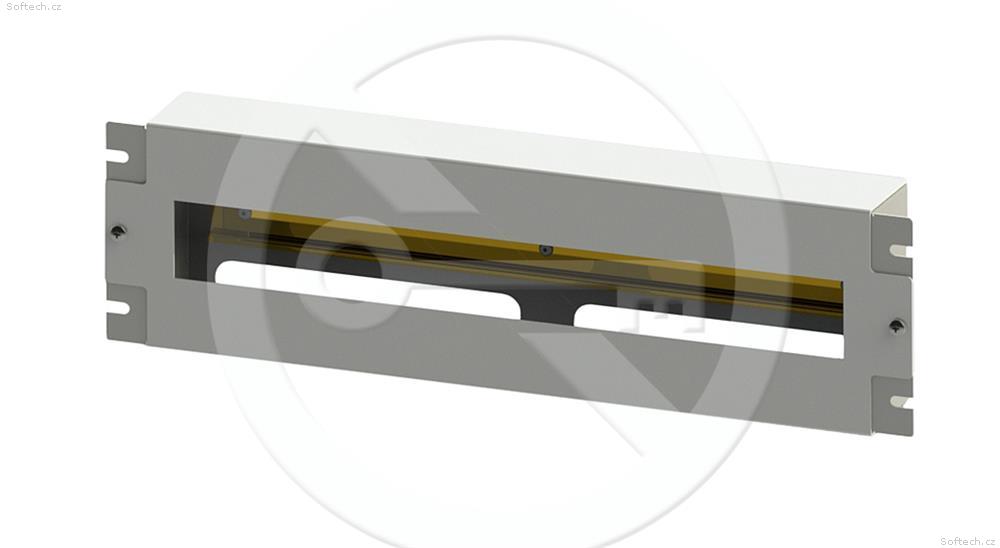

Pro umístění velkého množství elektrických komponentů se standartizovaným uchycením na DIN lištu, nabízíme panel pro instalaci těchto modulárních přístrojů.
Tento panel v zástavné výšce 19" 3U, umožňuje optimálně umístit a následně propojit tyto většinou silové prvky v rozvaděči a to odděleně od ostatního zařízení a kabeláže.
Panel je standardně vybaven DIN lištou a předním krytem s otvorem 400 x 46mm.
Celý panel lze pomocí zemnicího šroubu propojit k centrálnímu bodu v rozvaděči.
Rozměry:výška 133 mm (3U)
šířka 19" (šířka vnitřního prostoru 430 mm)
hloubka 60 mm
Kapacita panelu:22 modulárních přístrojů šířky 17,5 mm
Materiál:ocelový zinkovaný plech lakovaný práškovou barvou v odstínu RAL 7035 (šedá) nebo RAL 9005 (černá)
Rozsah dodávky:prázdný instalační panel (1 ks)
skládající se z následujících dílů:
- základna s DIN lištou a uzemňovacím šroubem
- přední kryt
- montážní materiál pro upevnění předního krytu
Barva: černáHloubka: 60 mmVýška: 3U
