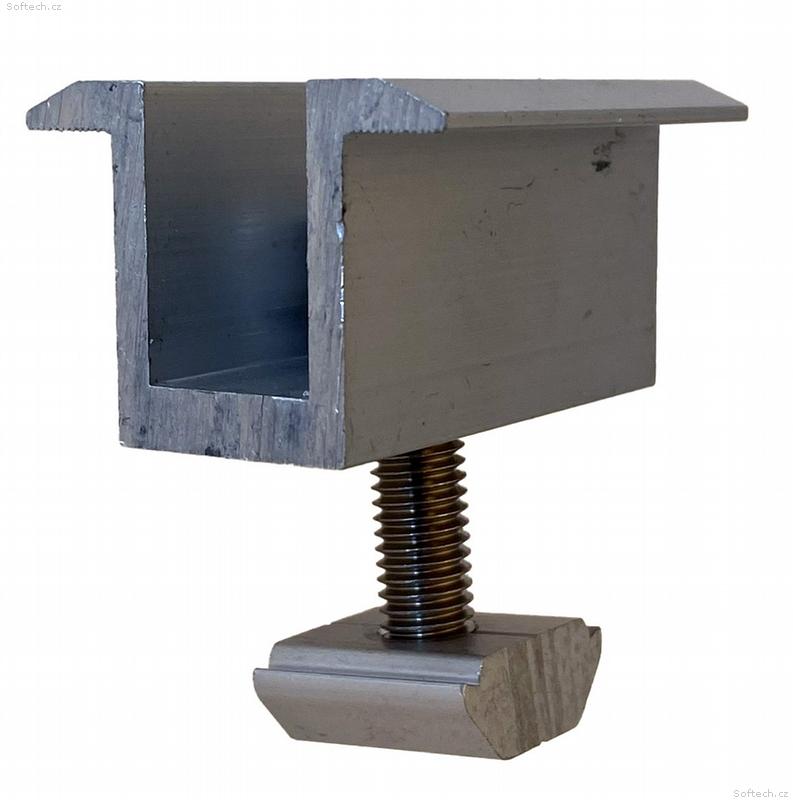

Hliníkový středový úchyt panelů včetně šroubu

Vnitřní montážní svorka ERK-AIC-A slouží k uchycení solárního panelu ke kolejnici ERK-R52-2350-A.

Tato svorka se vkládá mezi dva panely a dotahuje je směrem ke kolejnici. Solární panel je těmito svorkami obvykle uchycen ve čtyřech bodech. Rozměry 40 x 40 x 55 mm (šířka, délka, výška) Pracovní výška 20-40 mm.

Stručný postup montáže celého systému

• Na každou krokev celé délky solárního pole upevněte háky ERK-SFR-0X pro montáž spodní kolejnice.


• Stejně postupujte s montáží háků pro horní kolejnici. Rozteč kolejnic má být 65 - 75 % výšky panelů.


• Pomocí zámků přimontujte k hákům kolejnice ERK-R52-2350. Jednotlivé díly spojte spojkou ERK-SFR-01A


• Na takto připravený pár kolejnic již pokládáme jednotlivé panely, které se k nim dotahují pomocí svorek ERK-AIC (vnitřní) a ERK-FEC-35 (vnější)
