Hliníkový krajní úchyt panelu tvar Z, 38mm včetně nerez šroubu

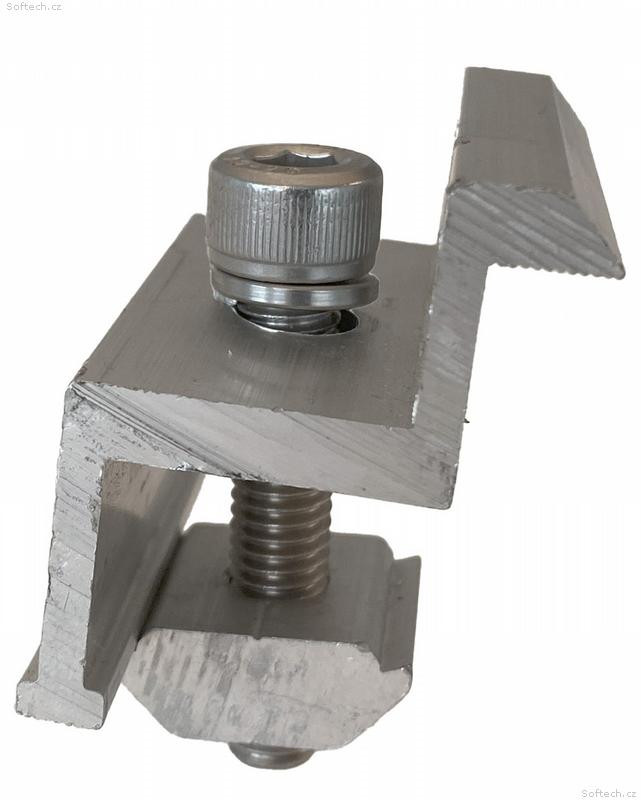

Krajní montážní svorka ERK-FEC-35-A slouží k uchycení solárního panelu ke kolejnici ERK-R52-2350-A.

Tato svorka se používá k uchycení prvního a posledního panelu v řadě. Mezi panely se obvykle používá svorka ERK-AIC-A. Obecně se pro montáž prvního panelu používají dvě svorky ERK-FEC-35-A a dvě ERK-AIC-A. Všechny vnitřní panely v řadě se pak upevňují jčtyřmi svorkami ERK-AIC-A.Rozměry 35 x 40 x 55 mm (šířka, délka, výška) Pracovní výška 20-40 mm.

Stručný postup montáže celého systému

• Na každou krokev celé délky solárního pole upevněte háky ERK-SFR-0X pro montáž spodní kolejnice.


• Stejně postupujte s montáží háků pro horní kolejnici. Rozteč kolejnic má být 65 - 75 % výšky panelů.


• Pomocí zámků přimontujte k hákům kolejnice ERK-R52-2350-A. Jednotlivé díly spojte spojkou ERK-SFR-01-A.


• Na takto připravený pár kolejnic již pokládáme jednotlivé panely, které se k nim dotahují pomocí svorek ERK-AIC-A (vnitřní) a ERK-FEC-35-A (vnější)
