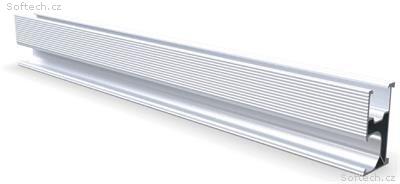

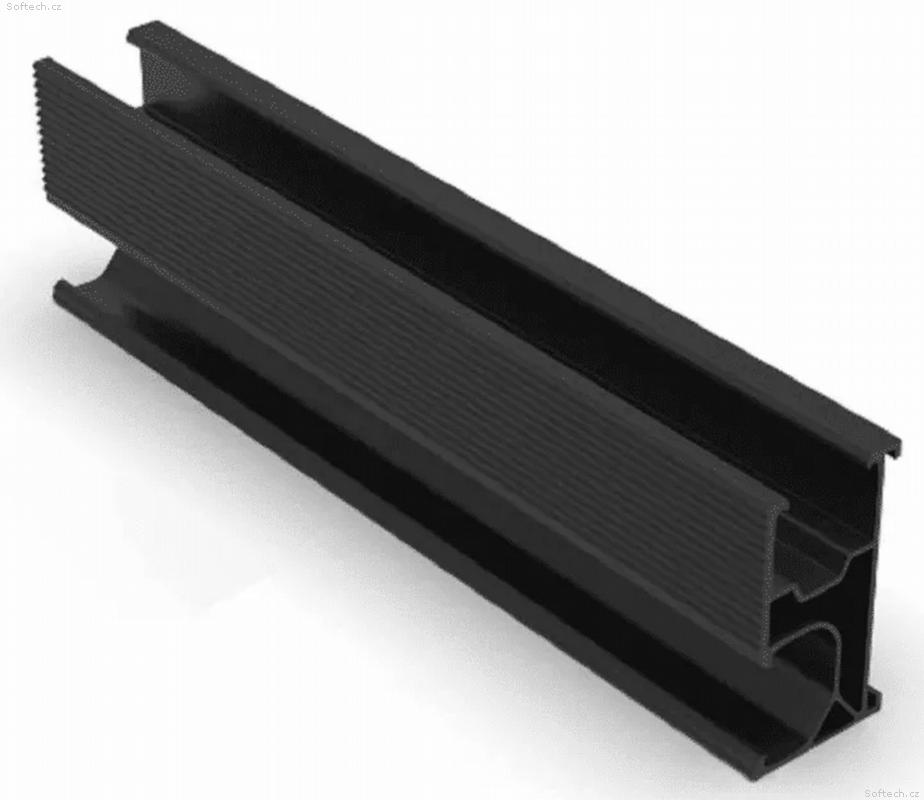

Hliníkový profil pro montáž solárních panelů ERK-B kolejnice 2350mm

Základní kolejnice ERK-R52-2350 slouží k upevnění panelů. Ke kolejnici se panely dotahují spojkami ERK-AIC a ERK-FEC-35.

Stručný postup montáže celého systému

• Na každou krokev celé délky solárního pole upevněte háky ERK-SFR-02 pro montáž spodní kolejnice.


• Stejně postupujte s montáží háků pro horní kolejnici. Rozteč kolejnic má být 65 - 75 % výšky panelů.


• Pomocí zámků přimontujte k hákům kolejnice ERK-R52-2350. Jednotlivé díly spojte spojkou ERK-SFR-01.


• Na takto připravený pár kolejnic již pokládáme jednotlivé panely, které se k nim dotahují pomocí svorek ERK-AIC (vnitřní) a ERK-FEC-35 (vnější)
