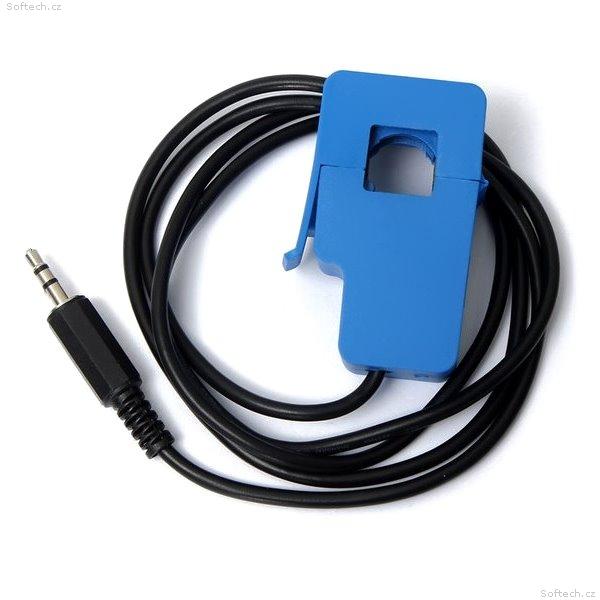

Neinvazivní proudový transformátor SCT-013-030 pro měření proudu nepřímou metodou. Výstupní střídavé napětí je úměrné proudu v hlavním vodiči a je určen pro LAN ovladač LK3 a LK4.
Měření je nutné provádět pouze na jednom vodiči, a ne na celém kabelu, kde teče proud oběma směry. Senzor se připojuje na vstupy INPA1-4 a GND pro tyto vstupy. Je dodáván včetně 3,5 mm jack konektoru (samec), který je možné ustřihnout v požadované délce nebo k LAN ovladači připojit 3,5 mm jack konektor (samice) se zapojením viz fotky.
TECHNICKÉ SPECIFIKACE
AC rozsah proudu: 0-30 A (AC) Maximální průměr měřeného vodiče: 12 mm Zabudovaný vzorkovací odpor: 62 Ohm Výstupní napětí střídavě: 0-1 V (AC) Délka kabelu: 1 m Hmotnost: 45 g
Způsob zapojení čidla k LAN ovladači naleznete v manuálu.
