TINYCONTROL proudový senzor do 35A pro LAN ovladač

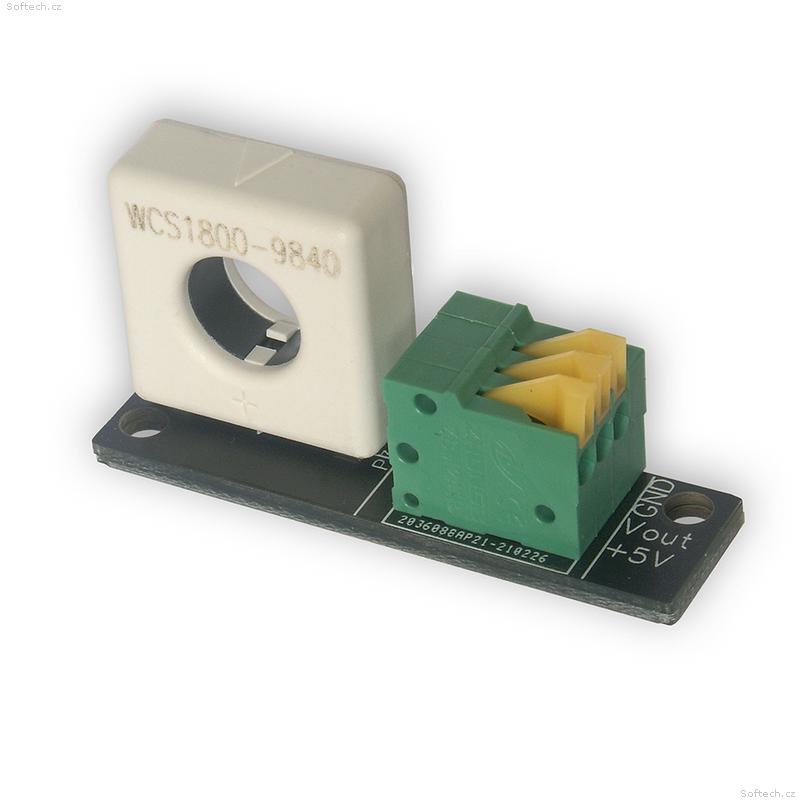

Neinvazivní proudový senzor (WCS6800) pro měření DC proudu nepřímou metodou. Je určen pro LAN ovladač LK3 a LK4.

• Senzor by měl být napájen 3,3 V z konektoru IDC10-1 a použit vstup INP3-4A, nebo jednodušší použití 5 V a měření na vstupu INP1-2A.


• Před použitím by měly být indikace/ukazatele kalibrovány v okně Cal!


• Nevyžaduje přerušení kabelu a instalaci svorek. Výsuvné poloviny měřícího senzoru umožňují jeho umístění na kabel bez nutnosti jeho provlékání.

TECHNICKÉ SPECIFIKACE

Proudový rozsah: 0-35 A

Maximální průměr měřeného vodiče: 9 mm

Citlivost: 66 mV/A

Izolační napětí: 4000 V

Napájecí napětí (z LAN kontroleru): 3,3 V nebo 5 V

Délka připojovacího kabelu: 50 cm
