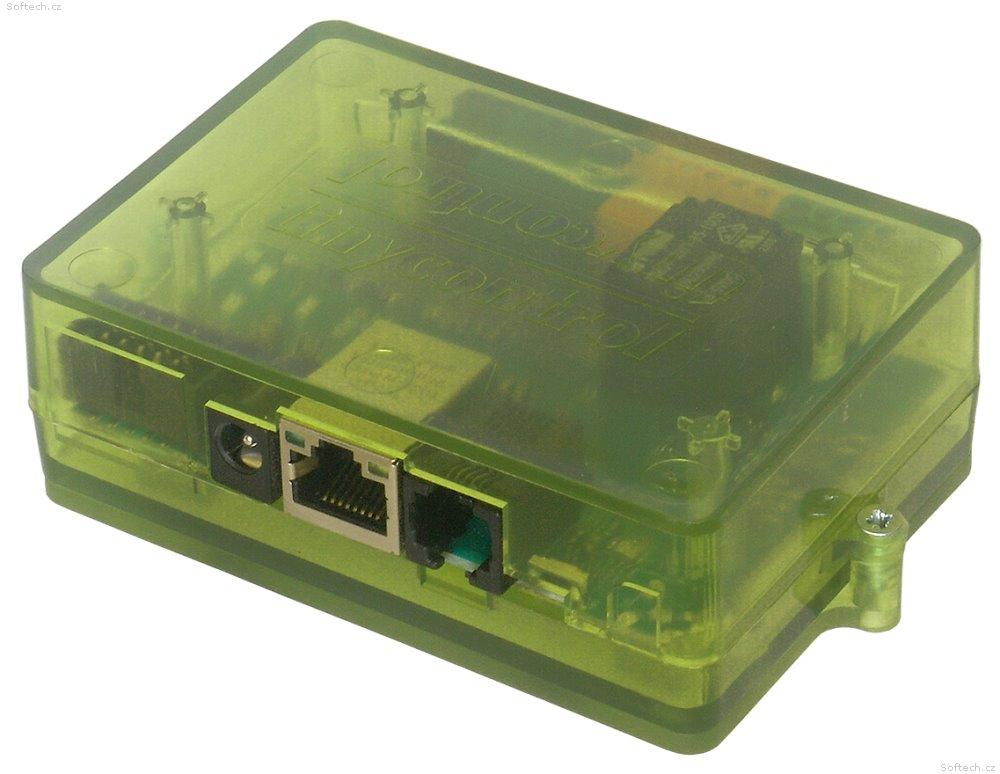

TINYCONTROL LAN ovladač s relé v4.0, wifi, MQTT, digitální I, O, analogové vstupy, I2C, 1wire, RS485, modbus

LAN ovladač s relé je jednoduché, univerzální a dostupné zařízení pro ovládání výstupů na základě informací z různých čidel. Slouží jako webový server, který zobrazuje různé druhy senzorů, a umožňuje dálkové ovládání výstupů.

Kromě toho je možné naprogramovat události a příslušná opatření ke splnění podmínek na některém z čidel. Vhodný pro mnoho aplikací muže být plánovač, který umožňuje zapnutí/vypnutí přístroje v určitý čas nebo na určité časové období. K dispozici jsou 3 výstupy PWM pro ovládání osvětlení nebo elektrického motoru.

Nový LAN ovladač v4.0 integruje všechny dosavadní zkušenosti s IoT do jednoho univerzálního zařízení. Představuje plynulé pokračování předchozí řady, nyní v praktičtější podobě.

Dvojí komunikační rozhraní:

Můžete používat kabelové připojení Ethernet, bezdrátové připojení Wi-Fi (802.11n), nebo obojí současně. K dispozici je také varianta s připojením LTE. LAN ovladač lze plně konfigurovat z webové stránky, která je k dispozici na vestavěném webovém serveru. Do zařízení je také možné posílat libovolné příkazy prostřednictvím protokolu HTTP (s vynecháním webové stránky) nebo MQTT (po konfiguraci připojení).

Porovnání verze 3.8 a 4.0:

Příklady použití:

• Automatická regulace topení, když teplota klesne nebo stoupne mimo nastavenou mez


• Zapnutí/vypnutí světel nebo jiných zařízení


• Monitoring/ovládání solární elektrárny – napětí baterií, napětí a proud z FV panelů, výkon a výroba z měniče, spínání spotřebičů v závislosti na intenzitě oslunění panelů apod.


• Regulace závlahy/detekce zatopení


• Zabezpečení na základě PIR čidla nebo detekce otevření dveří/oken


• Vzdálené sledování solárních regulátorů Sofarsolar připojených přes modbus sběrnici LAN ovladače

Hardware:

• 3 analogové vstupy s přepínatelným rozsahem - (2× 0–3,3 V nebo 58 V, 1× 0–5 V nebo 58 V), pro měření napětí stejnosměrného proudu, střídavého proudu (přídavné senzory), čidla provozního tlaku, termočlánky, čidla vzdálenosti, fotorezistory pro měření osvětlení a mnoho dalších


• 4 logické vstupy – jako stavový senzor pro monitorování otevření, infračervené senzory pohybu, pro tlačítko ručního spínání s možností bistabilního režimu, jako čítač impulzů z elektroměru, jako čítač času mezi po sobě jdoucími resety vstupů


• 1Wire a I2C vstup – až 8× DS18B20 teplotní čidlo, I2C pro připojení různých zařízení, např. čidel teploty a vlhkosti, čidel kvality vzduchu (PM), čidel pro měření CO2, OLED displeje s možností konfigurace zobrazovaného textu a dalších (viz seznam podporovaných senzorů níže)


• UART rozhraní pro komunikaci s externími zařízeními přes sériový port


• Sběrnice RS-485 pro podporu zařízení s protokolem Modbus RTU


• 1 relé (NC, NO, C), 10 A/250 V


• 1 tranzistorový výstup, poskytuje napájecí napětí na výstupu, k ovládání zařízení s proudovým odběrem do 0,6 A


• 4 tranzistorové (OC) výstupy pro spínací relé


• 3 výstupy PWM 1 Hz až 1 MHz


• Měření teploty, vlhkosti a napájecího napětí na desce

Software:

• Moderní a responzivní webové rozhraní


• Možnost vlastní konfigurace stavového panelu, nahrání vlastního pozadí, výběr a umístění potřebných údajů a tlačítek


• Dvě úrovně přístupu (přihlášení) – jako správce pro konfiguraci a jako uživatel pro zobrazení stavu


• Plánovač (Scheduler) pro nastavení 50 naprogramovaných časových událostí


• Rozšířená tabulka událostí s možností zadání 3 podmínek, včetně časových událostí z plánovače


• Možnost konfigurace čtení z vlastních zařízení Modbus RTU – až 5 nestandardních zařízení


• Hlídací pes (Watchdog) pro sledování a resetování zařízení s IP adresou


• Moderní komunikační protokoly: SNMP, HTTP a MQTT


• Podpora šifrovaných spojení TLS pro protokoly HTTP, SMTP, MQTT nebo SNMP v3


• HTTP klient, který umožňuje konfigurovat a ovládat další zařízení – například ovládání Wi-Fi relé (Smart Relay) nebo zobrazování údajů ze senzorů v obrazu kamery (podporuje metody ověřování Basic Authentication a Digest Access Authentication)


• Možnost sběru dat ze všech připojených zařízení a senzorů, vzdálené přepínání výstupů i vzdálená konfigurace prostřednictvím protokolu MQTT ve službě mqtt.ats.pl a v mobilní aplikaci


• Mnoho funkcí dostupných prostřednictvím výše uvedené služby, například nastavení reakcí a úloh (provádění akcí za určitých podmínek a v určitém čase) pokrývajících více zařízení


• Zasílání oznámení e-mailem, prostřednictvím protokolu MQTT nebo SMS (pouze LTE varianta) v důsledku události


• Možnost odesílání dat ze snímačů prostřednictvím protokolu Modbus TCP


• Vzdálené ovládání z jednoho až více zařízení prostřednictvím UDP – užitečné jako implementace tlačítka přes internet


• Synchronizace času s internetem (NTP)


• Udržování stavu výstupů a čítačů energie až do obnovení napájení


• Pohodlné funkce aktualizace a zálohování softwaru z webové stránky zařízení


• Bezdrátové ovládání zařízení s firmwarem Tasmota


• Mobilní aplikace

ZÁKLADNÍ SPECIFIKACE

Napájecí napětí: 8–58 V

Příkon: 0,5 W

PoE: ano, 802.3af, režim A pasivní s jumperem

Rozhraní: Ethernet 10/100Mbps, Wi-Fi (802.11n)

Relé: 10 A, 250 VAC

Pracovní teplota: –20 až +85 °C

Rozměry: 106 × 79 × 38 mm

Hmotnost: 130 g

LAN ovladač se dodává s instalačním boxem na DIN lištu bez napájecího zdroje.

Napájení je možné dvěma způsoby - klasickým jack zdrojem nebo PoE injektorem.

Příklady použití a další informace naleznete v technické podpoře.

Výrobce poskytuje pro zobrazení stavů a ovládání přes Internet cloudovou službu MQTT. Díky této službě lze bez nastavení routování spínat výstupy nebo sledovat stavy LAN ovladače v místní síti, ale provoz služby nelze garantovat. V případě využití MQTT služby lze také použít mobilní aplikaci. Je dostupná pro zařízení se systémem Android a umožňuje ovládat výstupy a sledovat stav a hodnoty vstupů jednoduše přes telefon.

Přehled aktuálně podporovaných snímačů a zařízení

Analogové vstupy

• Střídavé napětí: AC-meter


• Střídavý proud: SCT-013-000, SCT-013-030


• Stejnosměrný proud: ACS711EX_15, ACS711EX_30, ACS709_75, ACS711LC_12.5, ACS711LC_25, ACS711LC20, WCS1800, WCS6800, LA100P


• Teplotní čidlo: PT1000 (s přídavným rezistorem)

Logické vstupy (digitální)

• Magnetický senzor otevření dveří atd.


• Infračervený snímač pohybu


• Tlačítko pro ruční spínání s možností bistabilního režimu


• Čítač impulzů z elektroměru nebo vodoměru


• Čítač času mezi po sobě jdoucími resety vstupů pro měření, např. délky operací v průmyslových procesech

1Wire sběrnice

• teplotní čidlo DS18B20

I2C sběrnice

• Vlhkost, teplota, atmosférický tlak: BME280


• Vlhkost, teplota: AM2301B, AHT20, AHT25, AM2320, HTS221


• Pevné částice: SPS30, APM10, PM1, PM2,5, PM4, PM10


• CO2: SCD40, ACD10


• 0,96" OLED displej

Sériový port

• Senzor pevných částic SPS30 a SDS011


• CO2: MH-Z16, MH-Z19


• Fotovoltaické měniče Duraluxe


• Ultrazvukový senzor vzdálenosti


• 2D snímač čárových kódů

Modbus RTU

• Dvoucestné elektroměry Eastron: SDM120M, SDM72D-M, SDM630M, CHINT DTSU666 (měření výkonu, energie, napětí, proudu a dalších parametrů v závislosti na měřidle)


• Solární nabíječky Epever Tracer


• Fotovoltaické měniče Sofarsolar


• Další zařízení a senzory prostřednictvím vlastní konfigurace

Modbus TCP

• Řídicí jednotka Modbus dokáže číst senzory připojené k LAN ovladači (testováno se Siemens LOGO)

HTTP klient

• Chytré zástrčky Wi-Fi s firmwarem Tasmota


• Zobrazení údajů ze senzorů v obrazu z kamery


• Ovládání relé pomocí Smart Relay
