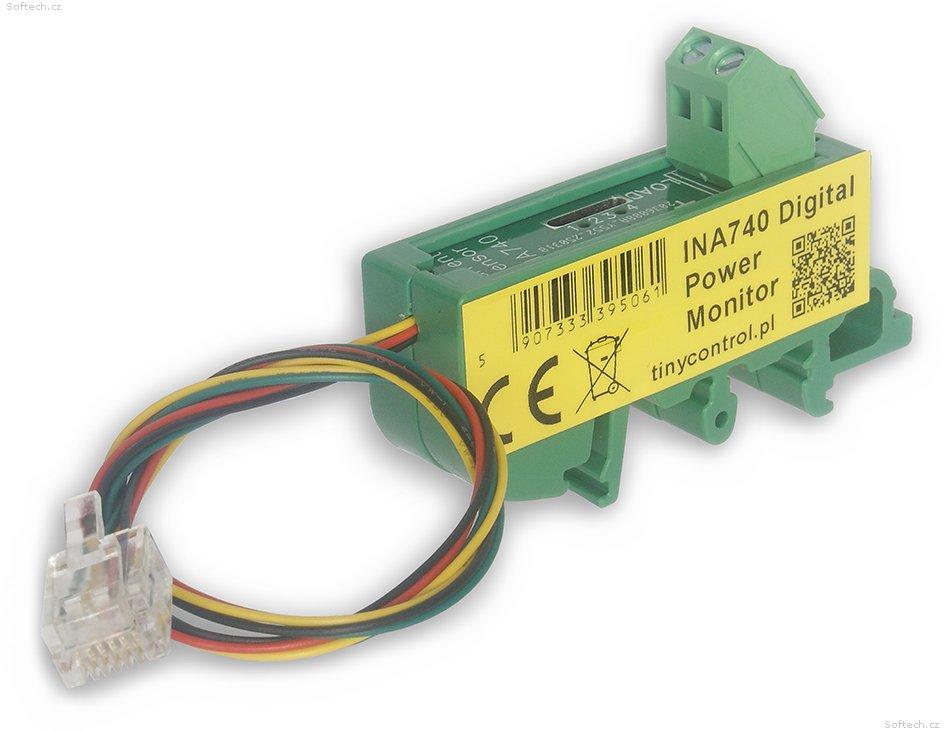

TINYCONTROL INA740 digitální elektroměr na DIN lištu pro LK3 & LK4

Přesný digitální monitor napájení s integrovaným snímačem proudu a 16bitovým delta-sigma ADC převodníkem.

INA740 je specializovaný senzor navržený pro přesné měření elektrických parametrů v průmyslových a IoT aplikacích. Zařízení dokáže měřit obousměrné proudy až ± 24 A (limit konektoru, čip samotný zvládá až ± 35 A) při podpoře společného napětí až 85 V. Díky vysoké přesnosti a širokému rozsahu měření je ideální pro monitorování spotřeby energie, diagnostiku systémů a optimalizaci výkonu.

Senzor poskytuje komplexní měření včetně proudu, napětí sběrnice, teploty čipu, výkonu a spotřebované energie. Komunikace probíhá prostřednictvím I2C sběrnice a RJ konektor je kompatibilní se zařízeními tinycontrol, přičemž senzor je podporován kontrolérem LK4.

Univerzální konektivita a integrace
RJ konektor senzoru je kompatibilní se zařízeními Tinycontrol a senzor je podporován kontrolérem LK4. Pro integraci s jinými kontroléry (např. Arduino) je potřeba se seznámit s rozložením pinů RJ konektoru, které je popsáno např. v krátkém manuálu LK4.

Flexibilní adresování I2C
Deska senzoru je vybavena 4polohovým přepínačem, který umožňuje změnit I2C adresu. Díky tomu je možné provozovat až 4 senzory na jedné I2C sběrnici, což je funkce dostupná s kontrolérem LK4.

Snadná instalace
Senzor podporuje montáž na standardní 35mm DIN lištu, což usnadňuje instalaci v průmyslových rozvaděčích a řídicích systémech. Zařízení je kompatibilní s vodiči o průměru 0,5–2 mm (12–24 AWG) pro flexibilní zapojení.

ZÁKLADNÍ SPECIFIKACE

Rozsah měření proudu: ± 24 A (obousměrný)

Rozsah měření napětí: 0–85 V

Vnitřní odpor (shunt): 800 µ?

Proudový offset: ± 62,5 mA (max.)

Přesnost měření výkonu: ± 1,6 % (max.)

Přesnost měření energie: ± 2,1 % (max.)

Přesnost teplotního senzoru: ± 1,5 °C (max. při 25 °C)

Rozlišení měření: 16bitové

Napájecí napětí: 3,3 V

Velikost proudového vodiče: 12–24 AWG (průměr 0,5–2 mm)

Montáž na DIN lištu: ano (35 mm)

Rozměry: 63 × 44 × 16 mm
Délka kabelu: 27 cm
