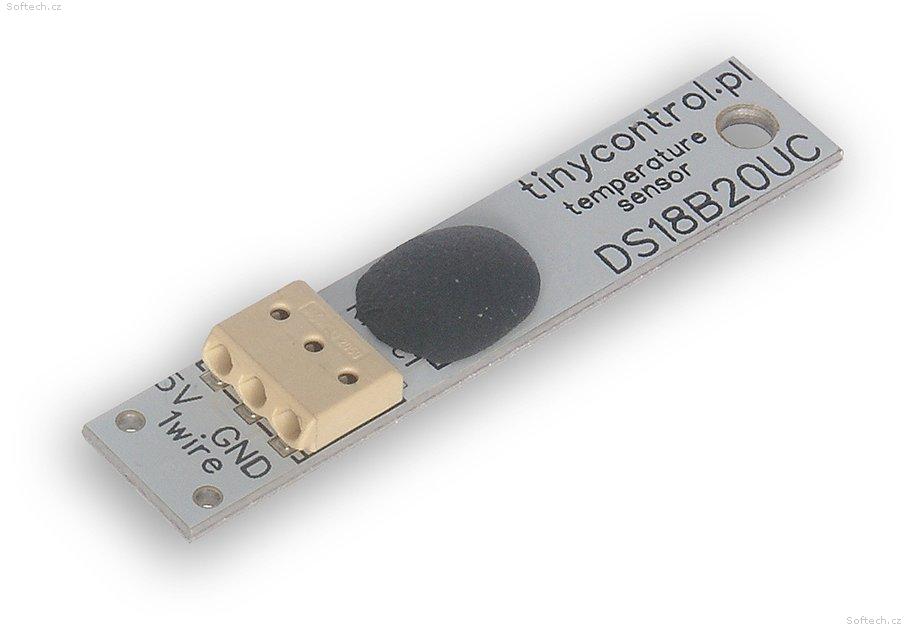

TINYCONTROL voděodolné teplotní čidlo DS18B20 pro LAN ovladač LK3 a LK4

Digitální teplotní senzor využívající standard sběrnice 1-Wire s rychlou instalací pomocí Push Wire konektoru.

Senzor DS18B20UC je kompatibilní se standardními senzory DS18B20 a poskytuje přesné měření teploty v rozsahu -55 až +125 °C. Každý senzor obsahuje předprogramované unikátní sériové ID, což umožňuje připojení a čtení více senzorů na jedné sběrnici. Hliníková základna zajišťuje velmi rychlý přenos tepla k samotnému senzoru.

Zařízení je vybaveno miniaturním Push Wire konektorem pro kroucenou dvojlinku o průřezu až 0,5 mm² nebo tenčí vodiče, což umožňuje rychlou a snadnou instalaci v cílovém umístění. Obvod senzoru je chráněn pryskyřicí proti vlhkosti a mechanickému poškození s krytím IP44.

Technologie 1-Wire
Sběrnice 1-Wire umožňuje komunikaci s mnoha senzory pomocí jediného datového vodiče. Každý senzor má z výroby naprogramované unikátní 64bitové sériové číslo, které slouží jako jeho adresa na sběrnici.

Ochrana proti vlhkosti a mechanickému poškození
Obvod senzoru je chráněn vrstvou pryskyřice, která zajišťuje odolnost proti vlhkosti a mechanickému poškození. Pro zajištění trvalého spojení a odolnosti proti vlhkosti je doporučeno po připojení kabelu zabezpečit konektor technickou vazelínou.

Energetická účinnost
Senzor se vyznačuje mimořádně nízkou spotřebou energie – v pohotovostním režimu pouze 1 µA při 3 V a během převodu teploty jen 0,6 mA při 3 V, což jej předurčuje pro bateriově napájené aplikace a systémy s důrazem na energetickou efektivitu.

ZÁKLADNÍ SPECIFIKACE

Typ senzoru: digitální teplotní senzor

Sběrnice: 1-Wire

Rozlišení převodníku: programovatelné 9–12 bit

Rozsah měření: -55 až +125 °C

Přesnost měření: ± 0,4 °C (v rozsahu -10 až +85 °C)

Napájecí napětí: 2,5 až 5,5 V DC

Ochrana ESD: > 8000 V

Spotřeba v pohotovostním režimu: 1 µA @ 3 V

Spotřeba během převodu: 0,6 mA @ 3 V

Stupeň krytí: IP44

Průměr připojovacích vodičů: až 0,5 mm²

Typ konektoru: Push Wire pro kroucenou dvojlinku

Identifikace: unikátní sériové ID pro každý senzor
