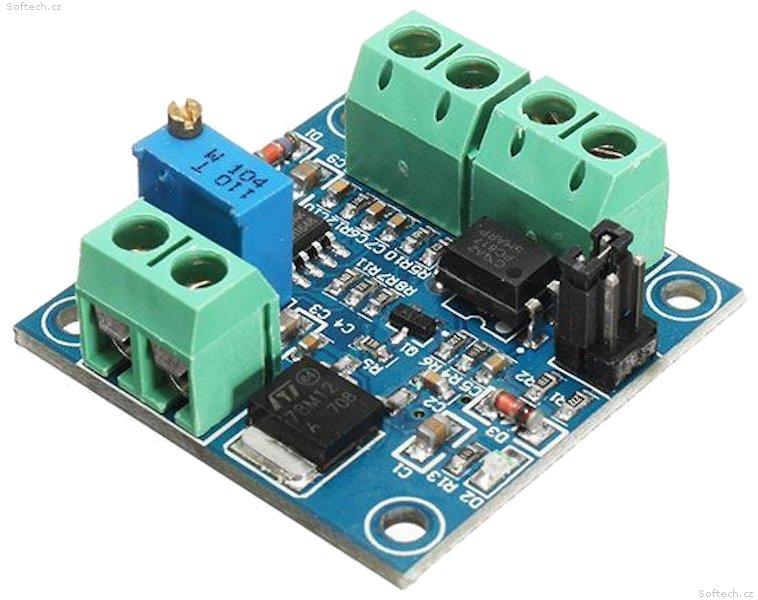

TINYCONTROL LC-LM358-PWM2V převodník PWM 0-100% na 0-10V pro řízení SSR relé

Převodník PWM signálu na analogové napětí pro řízení SSR relé a analogových regulátorů.

Modul LC-LM358-PWM2V umožňuje převod obdélníkového PWM signálu s kmitočtem 0 až 1 kHz na lineární analogové napětí v rozsahu 0 až 10 V. Převodník je ideální pro řízení SSR relé, analogových regulátorů a dalších zařízení vyžadujících napěťový řídicí signál.

Modul nabízí možnost přesné kalibrace výstupního napětí pomocí vestavěného trimru a pracuje s dobou odezvy 15 sekund na změnu vstupního kmitočtu. Kompaktní konstrukce umožňuje snadnou integraci do řídících systémů.

Aplikace a použití
Převodník je určen pro řízení SSR relé, analogových regulátorů teploty, otáček ventilátorů a dalších zařízení vyžadujících napěťový řídicí signál. Kompatibilní s výstupy LAN ovladačů, Arduino, PLC a dalších digitálních systémů.

Montáž a připojení
Modul vyžaduje společné uzemnění všech GND svorek pro správnou funkci. Vstupní PWM signál se připojuje na svorku označenou "+0 až 1 kHz", výstupní analogové napětí na výstupní svorky 0-10 V.

Kalibrace a nastavení
Vestavěný trimr umožňuje přesné nastavení výstupního napětí podle požadavků konkrétní aplikace. Převodník poskytuje lineární převod bez nutnosti dalšího programování.

ZÁKLADNÍ SPECIFIKACE

Model: LC-LM358-PWM2V

Vstupní kmitočet: 0 až 1 kHz

Výstupní napětí: 0 až 10 V

Napájecí napětí: 12 V DC (rozsah 12–15 V)

Doba odezvy: 15 sekund

Provozní teplota: -25 až +85 °C

Kalibrace: vestavěný trimr

Typ převodu: lineární PWM na analogové napětí
