TINYCONTROL převodník 4-20mA senzorů pro LAN ovladač LK3

Specializovaný převodník pro připojení senzorů k LAN ovladači.

Převodníková deska IDC10-2 je navržena pro použití se zařízeními LK3 a LK3.9. Umožňuje snadné připojení až dvou externích senzorů pracujících ve standardu proudové smyčky 4–20 mA k analogovým vstupům INPA5 a INPA6 vašeho zařízení.

Převodník je vybaven svorkovnicemi s jasným označením polarity, což usnadňuje správné zapojení senzorů. Díky kompaktním rozměrům jej lze snadno integrovat do stávajících instalací.

Aplikace a využití
Převodník je ideální pro průmyslové aplikace, kde se používají senzory s proudovým výstupem 4–20 mA, jako jsou snímače tlaku, hladiny, průtoku, teploty nebo vlhkosti. Díky tomuto převodníku lze tyto standardní průmyslové senzory snadno integrovat do systémů založených na zařízeních LK3.

Instalace a připojení
Převodník se připojuje přímo k základní desce zařízení LK3 / LK3.9. Pro správnou funkci je nutné dodržet označenou polaritu připojení senzorů, která je jasně vyznačena na desce převodníku (+ a - pro každý vstup INPA5 a INPA6).

Technické provedení

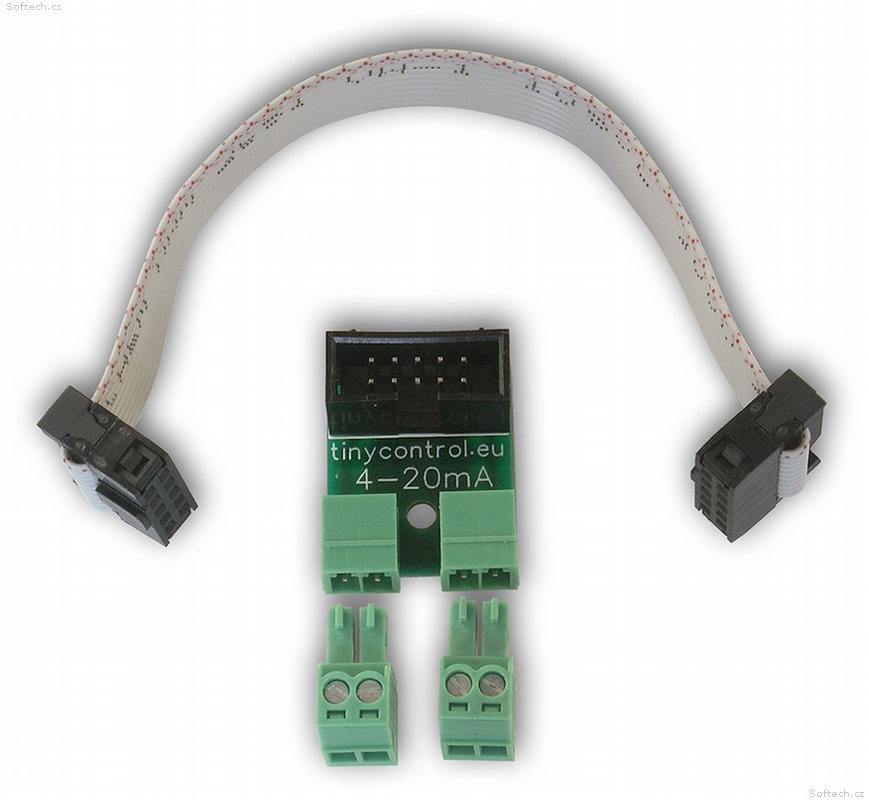

Převodník je realizován jako specializovaná deska plošných spojů se svorkovnicemi pro připojení senzorů a konektorem pro připojení k základnímu zařízení. Deska obsahuje potřebné elektronické součástky pro převod proudového signálu na napěťový, který je zpracovatelný analogovými vstupy LAN ovladače.

ZÁKLADNÍ SPECIFIKACE

Model: LANKON-093

Typ: převodník pro senzory 4–20 mA

Kompatibilita: LAN ovladač v3 a v3.9

Počet připojitelných senzorů: 2

Typ senzorů: průmyslové senzory se standardem 4–20 mA

Připojení k základnímu zařízení: analogové vstupy INPA5 a INPA6

Označení konektoru: IDC10-2

Připojení senzorů: šroubovací svorkovnice s označením polarity
