TINYCONTROL 5portový splitter 1-Wire pro senzory DS18B20

Rozdělovač 1-Wire sběrnice určený pro připojení až pěti teplotních čidel DS18B20 ke všem verzím řídicích jednotek LK.

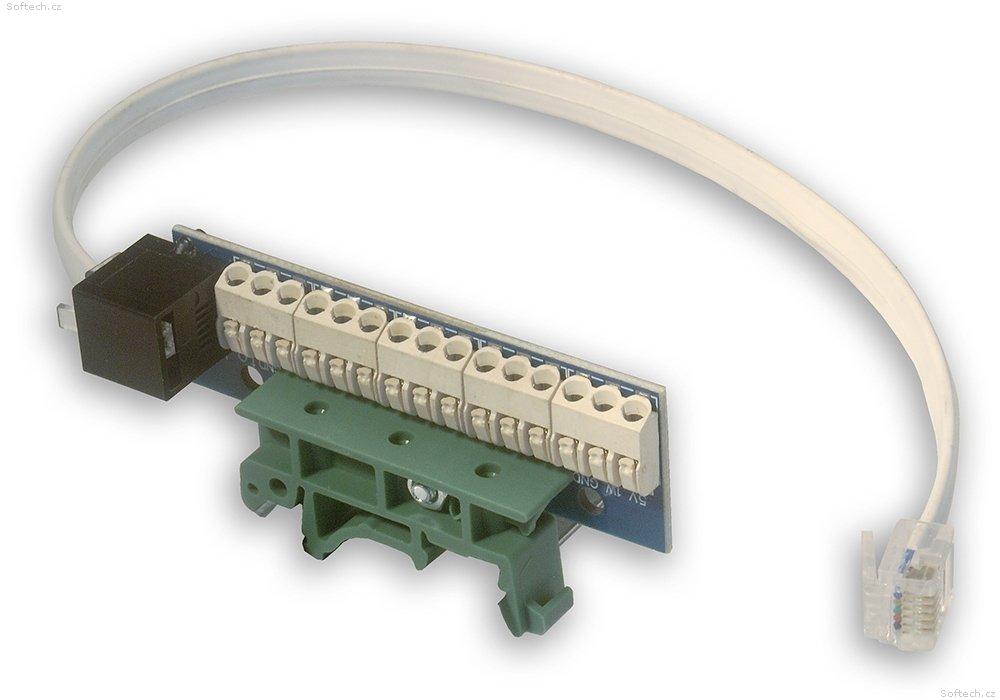

Tento rozdělovač umožňuje jednoduché rozdělení 1-Wire sběrnice a napájení z konektoru RJ-12 na pět samostatných výstupů. Tato verze je určena pro čidla bez konektoru, kdy se kabely připojují přímo do pružinových svorek, které jsou vybaveny aretací pro snadné uvolnění kabelu nebo vložení měkkého lanka.

Zařízení se montuje na standardní DIN lištu 35 mm a poskytuje na každém výstupu signály 5V napájení, datovou linku 1-Wire a zem (GND). Pro propojení je optimální použít kroucený pár z ethernetového kabelu.

Svorkovnicová verze
Rozdělovač je vybaven pružinovými svorkami, které umožňují připojení čidel DS18B20 bez konektoru. Svorky jsou vhodné pro vodiče s průřezem 0,2 až 0,75 mm² a podporují jak pevné vodiče, tak měkká lanka.

Optimální kabeláž
Pro spolehlivý přenos signálu 1-Wire se doporučuje použít kroucený pár z ethernetového kabelu, který minimalizuje rušení a zajišťuje stabilní komunikaci s čidly.

ZÁKLADNÍ SPECIFIKACE

Typ: 1-Wire rozdělovač se svorkovnicemi pro senzory DS18B20

Montáž: na DIN lištu, 35 mm

Podporovaný průřez vodičů: 0,2–0,75 mm²

Dostupné signály: 5V, 1-Wire, GND

Vstupní konektor: 1× RJ-12

Počet svorkovnicových polí: 5 (pružinové svorky s pojistkou)

Počet připojitelných zařízení: až 5 teplotních čidel DS18B20 k jednotce LK

Kompatibilita: řídicí jednotky tinycontrol LK (všechny verze)
