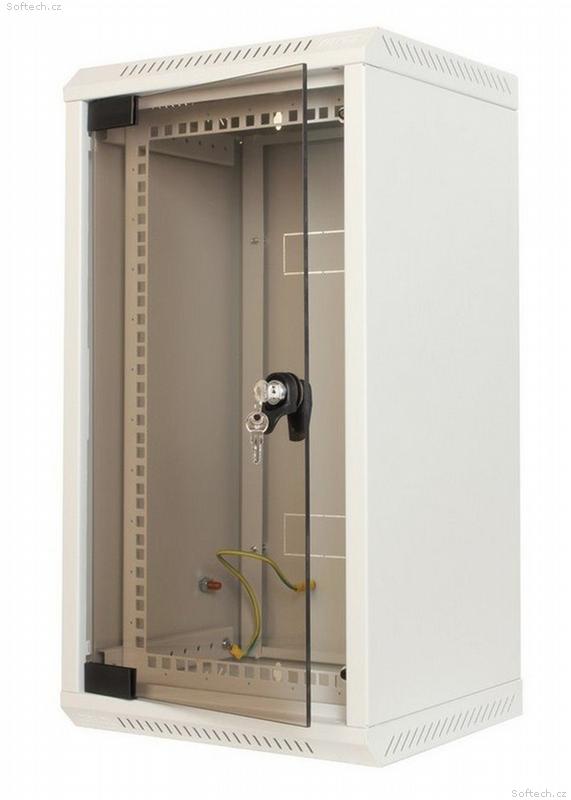

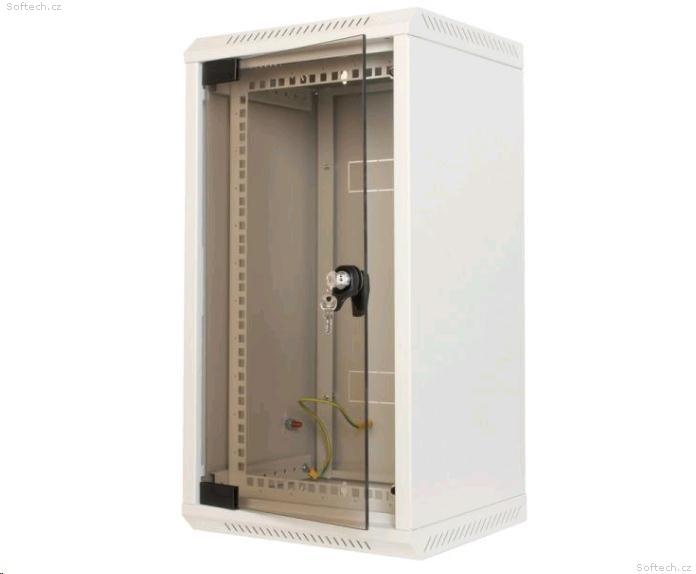

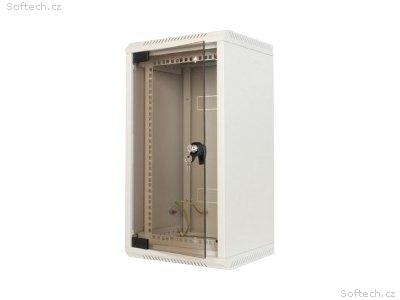

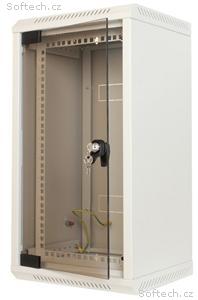

Triton 10" - 10U nebo 19" - 5U, rozvaděč jednodílný, 260mm celoskleněné dveře

Svařovaný rozvaděč s krytím IP20 a nosností nabízí možnost použití 10" nebo 19" komponent. Při rozšiřování sítě tak není nutná změna infastruktury, stačí pouze přepojit stávající kabeláž na nová zařízení a patch panely. To z něj dělá ideální rozvaděč pro malé a střední instalace.

• Vysoká pevnost konstrukce - Rozvaděč má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče.


• Dveře - Tyto rozvaděče se standardně dodávají ve verzi s celoskleněnými dveřmi se zámkem. Na vyžádání je možné dodat dveře celoplechové, popř. perforované.


• Sklo - Celoskleněné dveře se vyrábějí z tvrzeného bezpečnostního skla tl. 4 mm, které je odolné běžným nárazům. Při rozbití tvoří množství drobných úlomků jako automobilové sklo. Dveře jsou zkoušeny v certifikované zkušebně a odpovídají požadavkům normy ČSN EN 12150-1+A


• Flexibilní otevírání dveří - Vlastní systém pantů umožňuje otvírání dveří pod úhlem 130°. Dveře lze snadno demontovat.


• Zámek - Umožňuje snadný a rychlý přístup do rozvaděče.

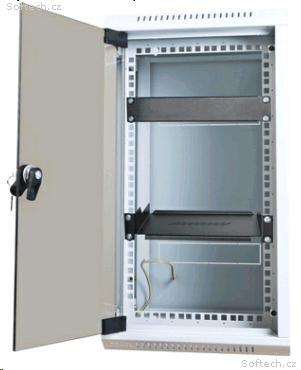

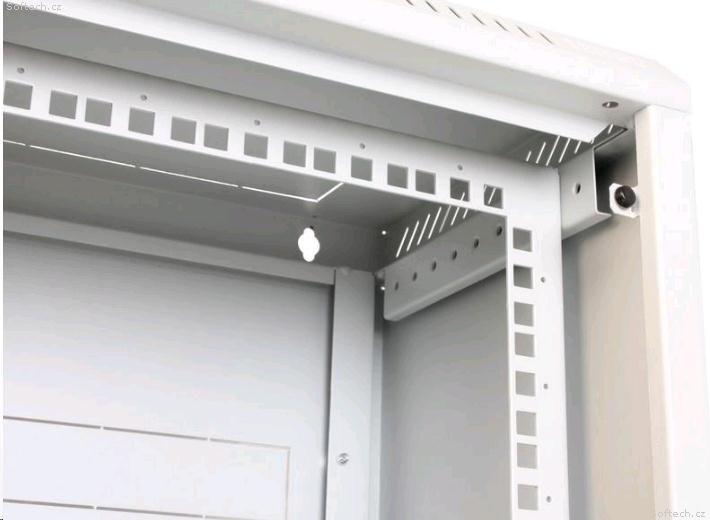

• Nastavitelný montážní rám - Montážní 10“/19“ rám je možno hloubkově nastavit uvnitř rozvaděče v předem definovaných pozicích. To usnadňuje montáž zařízení i organizaci propojovacích kabelů.


• Vylamovací záslepky - V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. Proti pronikání prachu je možné kabely v otvoru utěsnit kartáčem. K ochraně kabelů před poškozením slouží lemová hrana (nejsou součástí příbalu rozvaděče, obojí je volitelné příslušenství).

Vlastnosti

• 10”/19” nástěnný rozvaděč s krytím IP20.


• Rozvaděč se věší přímo na zeď
.

• Součástí rozvaděče je nastavitelný montážní rám.


• Konstrukce rozvaděče: kompaktní svařovaný rozvaděč / dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm, na vyžádání celoplechové nebo perforované.


• Dovolené zatížení jednotlivých dveří je max. 10 kg.


• Minimální tloušťka povrchové úpravy je 65 µm.


• Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.

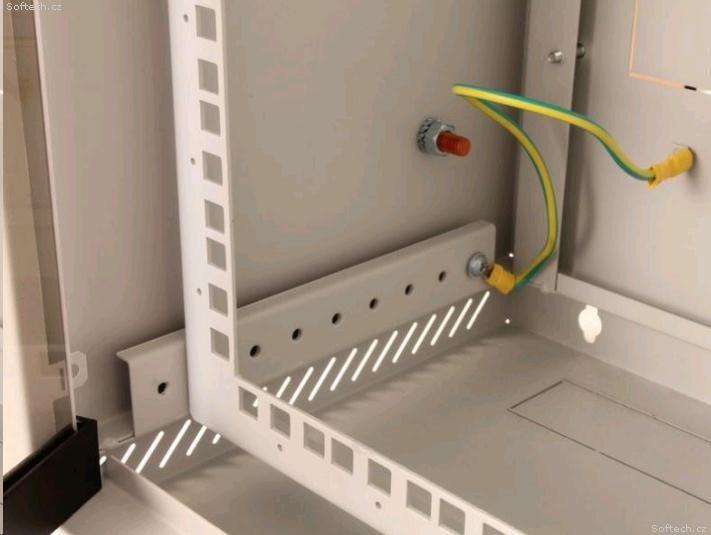

• Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře…) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.


• Na boční části rozvaděče je umístěn hlavní zemnící šroub M5.


• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče.

ZÁKLADNÍ SPECIFIKACE

Výška: 10U(10") / 5U(19") - 570 mm

Hloubka: 260 mm

Šířka: 310 mm

Max. doporučené zatížení: 20 kg

Hmotnost: 9 kg

Příslušenství:

2× klíč - přední dveře

4× vrut 6x50

4× podložka 6,6

4× hmoždinka 10

8× plovoucí matice M6
