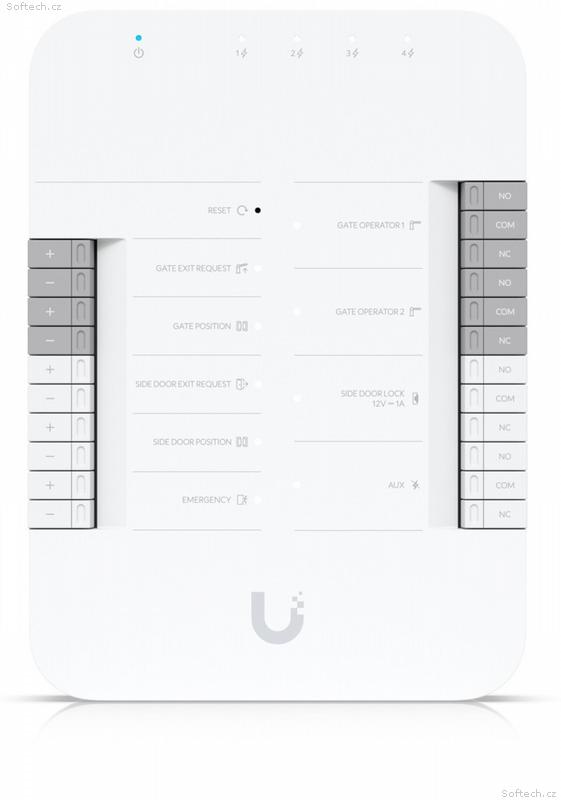

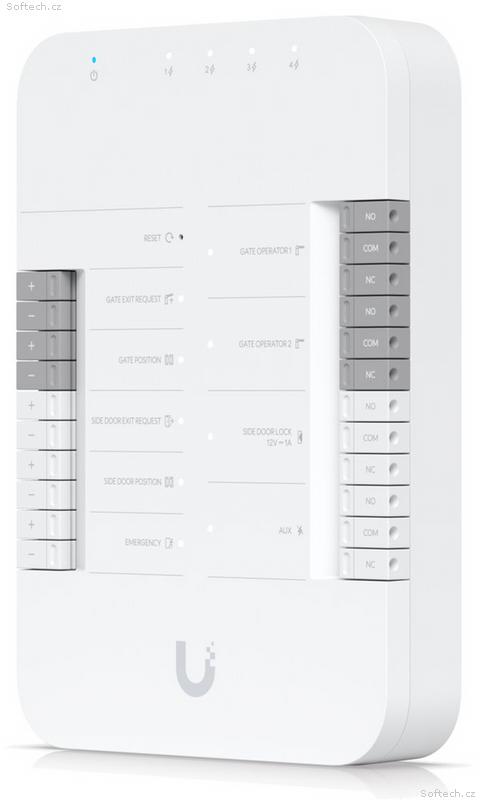

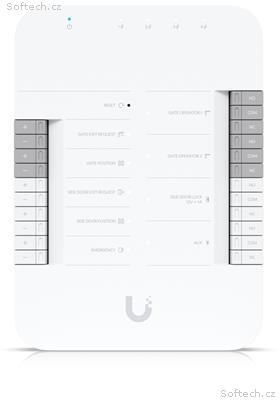

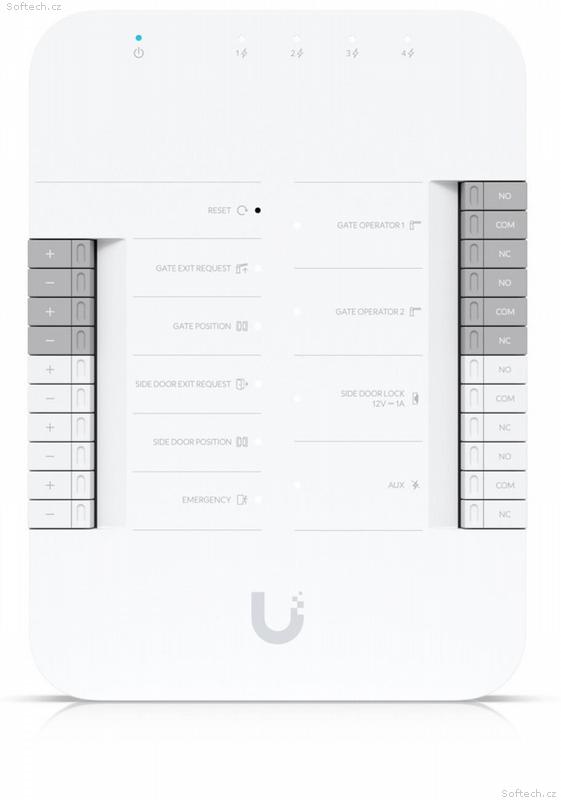

Ubiquiti UniFi Access Gate Hub
UniFi Access Door Hub je inteligentní IP kontrolér jedné brány, který je součástí řešení UniFi Access. Umožňuje bezproblémové ovládání přístupu k bráně prostřednictvím připojených přístupových čteček nebo interkomu. Splňuje certifikace CE, FCC, IC, UL 294 a CAN/ULC-60839-11-1 (Třída 1).
Řízení vstupu a výstupu:
Podpora pro připojení až čtyř čteček UniFi Access nebo zařízení UniFi Protect (kamera nebo zvonek).
Připojení periferií:
2 terminály pohonu brány: Dry
1 výstupní relé pro zámek bočních dveří: 12 V
1 AUX výstup: pro sirénu
5 dodatečných vstupů: pro senzory a tlačítka
Napájení a připojení:
PoE++ s maximální spotřebou 50 W (22 W bez PoE výstupů)
Integrovaný PoE průchozí port (4 PoE výstupy, celkem 28 W)
Bezpečnost a certifikace:
UL 294 (úroveň I pro destruktivní útok, linkovou bezpečnost, výdrž a pohotovostní napájení)
Certifikace: CE, FCC, IC, UL 294, CAN/ULC-60839-11-1
Jednoduchá instalace a ovládání:
Kompaktní rozměry a lehká polykarbonátová konstrukce. Resetovací tlačítko pro rychlé obnovení do továrního nastavení.
ZÁKLADNÍ SPECIFIKACE
Montáž: DIN

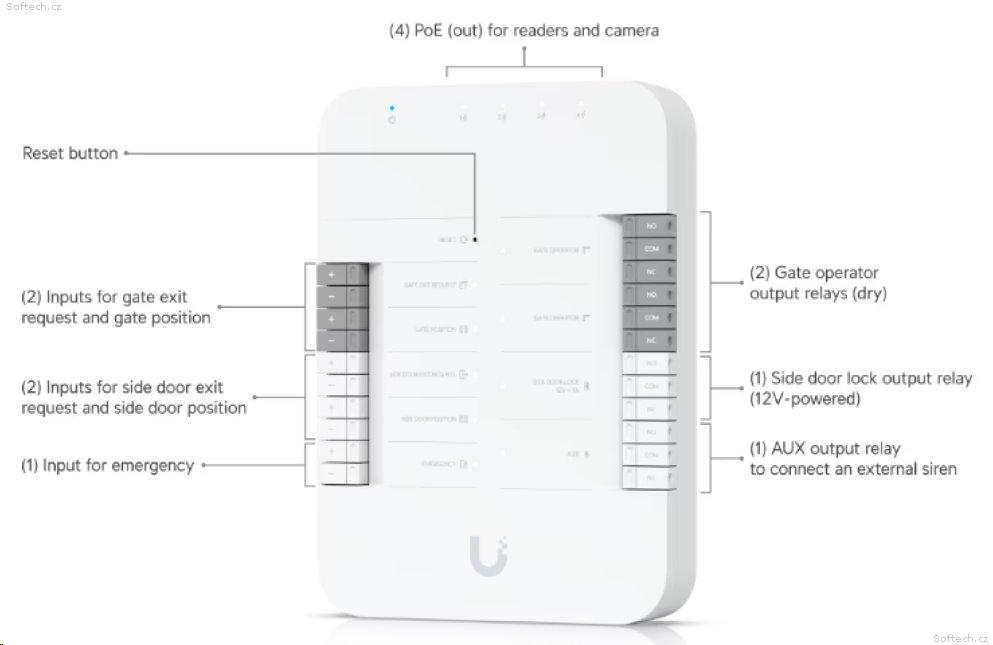

Rozhraní:
1× tlačítko reset
1× vstup pro požadavek na otevření brány
1× vstup pro pozici brány
1× vstup pro požadavek na otevření bočních dveří
1× vstup pro pozici bočních dveří
1× vstup pro nouzový stav
5× 10/100/1000 Mbps RJ-45 (4× PoE výstup pro čtečky a kamery)
2× výstupní relé pro ovladač brány (bezpotenciálový kontakt)
1× AUX výstupní relé pro připojení externí sirény
1× výstupní relé pro zámek bočních dveří (napájený 12 V)
Napájení: PoE++ 802.3bt, max. příkon 50 W
Provozní teplota: -30 až +60 °C
Hmotnost: 460 g
Rozměry: 175 × 126 × 26 mm
Požadavky na PoE kabeláž
Kabel kategorie 5e je minimální doporučená výkonnostní kategorie. Použitá výkonnostní kategorie by měla odpovídat přenosové rychlosti požadované v místě instalace.
Minimální průřez vodiče povolený pro připojení mezi PSE nebo napájecím injektorem a PD musí být 26 AWG (0,13 mm2) pro propojovací kabely; 24 AWG (0,21 mm2) pro horizontální nebo stoupací kabel.
Doporučená max. délka kabelu |
18 AWG
UACC-Cable-DoorLockRelay |
20 AWG | 22 AWG | 24 AWG |
|---|
UA-Lock-Electric
(400mA) | 100 m | 66 m | 42 m | 25 m |
UA-Lock-Magnetic-270kg
(500mA) | 46 m | 30 m | 20 m | 12 m |
UA-Lock-Magnetic-540kg
(800mA) | 80 m | 51 m | 32 m | 20 m |
Other locks
(1A) | 36 m | 24 m | 15 m | 9 m |
Manuál: Ubiquiti UniFi Access Gate Hub
