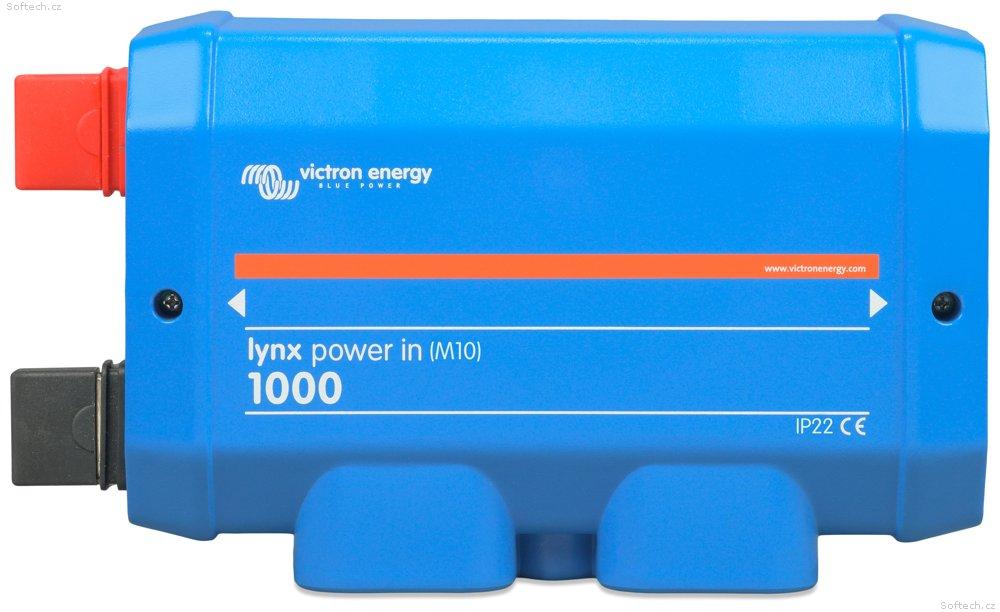

Victron Lynx Power In (M10) modulární DC sběrnice s M10 přípojnicemi

Robustní modul DC rozvodného systému pro flexibilní propojení baterií, nabíječek a spotřebičů.

Lynx Power In M10 je vstupní nebo průchozí modul modulárního systému Lynx od společnosti Victron Energy. Slouží k přehlednému propojení až čtyř DC zařízení – baterií, nabíječek nebo zátěží – prostřednictvím pozitivní a negativní sběrnice s připojením M10. Modul je navržen pro vysoký proudový výkon až 1000 A a široký napěťový rozsah 9–60 V DC, což ho činí vhodným pro systémy 12 V, 24 V i 48 V.

Konstrukce modulu zahrnuje integrovaný zemnicí bod pro bezpečné uzemnění celého systému. Modul neobsahuje pojistky, což umožňuje maximální flexibilitu při návrhu instalace – pojistky je nutné dokoupit samostatně podle konkrétních požadavků aplikace. Lze jej použít samostatně nebo jako součást většího modulárního systému Lynx v kombinaci s dalšími moduly jako Distributor, Shunt VE.Can nebo Smart BMS.

Modulární systém a kompatibilita
Modul je plně kompatibilní s celým ekosystémem Lynx od Victron Energy. Lze jej kombinovat s moduly Lynx Distributor (s integrovanými pojistkami), Lynx Shunt VE.Can (pro monitorování proudu a napětí) nebo Lynx Smart BMS (pro správu lithiových baterií). Propojení mezi moduly je realizováno pomocí přípojnic M10, zatímco pro připojení vodičů a pojistek slouží terminály M8.

Technické provedení
Přípojnice jsou vyrobeny z pocínované mědi o rozměrech 8 × 30 mm, což zajišťuje vynikající vodivost a odolnost proti korozi. Kryt z ABS plastu poskytuje mechanickou ochranu a krytí IP22 proti vniknutí pevných částic a kapek vody. Kompaktní rozměry 290 × 170 × 80 mm a hmotnost pouhých 2,1 kg usnadňují instalaci i v omezeném prostoru.

ZÁKLADNÍ SPECIFIKACE

Jmenovitý proud: 1000 A DC (kontinuálně)

Napěťový rozsah: 9–60 V DC

Typ přípojnice: M10 pro propojení mezi moduly, M8 pro připojení vodičů a pojistek

Počet připojení: 4 (pozitivní a negativní sběrnice)

Materiál přípojnic: pocínovaná měď (8 × 30 mm)

Materiál krytu: ABS plast

Krytí: IP22

Provozní teplota: –40 °C až +60 °C

Relativní vlhkost: max. 95 % (nekondenzující)

Rozměry: 290 × 170 × 80 mm

Hmotnost: 2,1 kg
