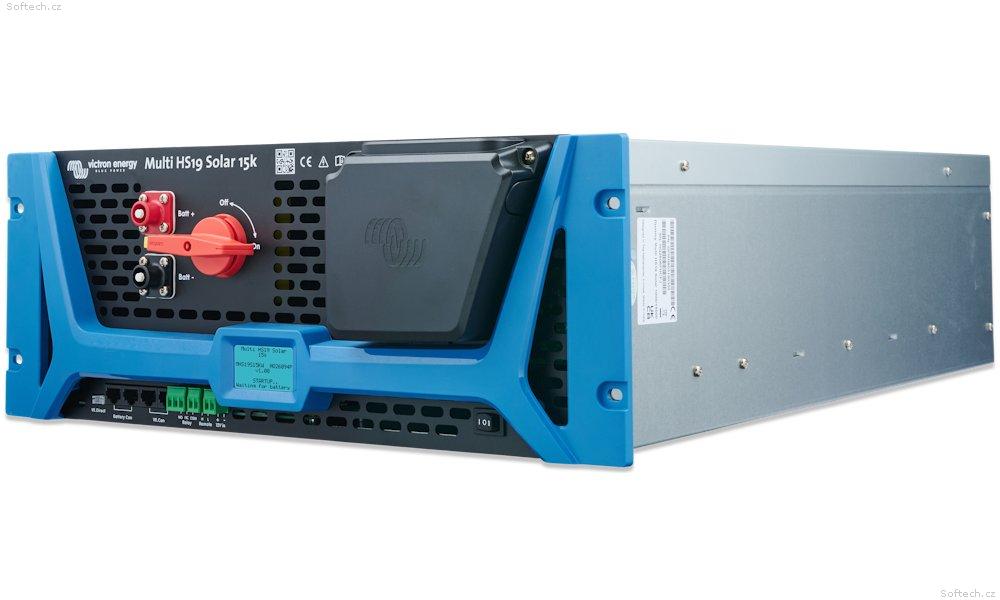

Victron vysoko napěťový měnič Multi HS19 Solar 15k

Třífázový vysokonapěťový střídač/nabíječka s výkonem 15 kW integrovaný do 19" skříně 4U, doplněný čtyřmi nezávislými MPPT solárními trackery s celkovým výkonem až 32 kW.

Zařízení kombinuje výkonný sinusový střídač s přepínáním mezi režimem střídání, průchodem sítě a nabíjením. Tato obousměrná funkce umožňuje nabíjení baterie při přebytku solární energie nebo dostupnosti střídavého napájení, a naopak dodávku energie z baterie do zátěže. Vysokofrekvenční technologie zajišťuje nízkou klidovou spotřebu, tichý chod a nízkou hmotnost 26,5 kg.

Zařízení je vhodné pro aplikace off-grid, peak-shaving, zálohovací provoz i dodávku energie do sítě. Díky 19" provedení lze jednotku zasunout do stejného racku jako baterie, což výrazně zjednodušuje a urychluje instalaci.

Solární vstupy a konektory
Každý ze čtyř MPPT trackerů disponuje samostatným vstupem s maximálním napětím naprázdno 600 V, maximálním proudem nakrátko 20 A a maximálním MPP proudem 13,5 A. Minimální napětí pro probuzení komunikace při provozu pouze ze solárních panelů je 300 V. Solární panely se připojují konektory MC4 (Staubli PV-ADBP4-S2-UR-2,5 / PV-ADSP4-S2-UR-2,5).

Připojení AC a DC
Střídavá strana využívá svorkovnice push-in (tuhý vodič 0,2–10 mm², flexibilní vodič 0,25–6 mm²) pro vodiče L1, L2, L3, N a PE. Stejnosměrná strana (baterie) se připojuje konektory Surlok 5,7 mm. Zařízení disponuje 1 vstupem AC a 2 výstupy AC.

Monitorování a řízení
Integrovaný displej zobrazuje provozní stav. Vzdálené monitorování je zajištěno přes GX zařízení (např. Cerbo GX nebo Ekrano GX) a portál VRM. K dispozici je rovněž terminál vzdáleného zapnutí/vypnutí. Paralelní provoz více jednotek aktuálně není podporován; podpora je plánována v budoucích hardwarových revizích.

ZÁKLADNÍ SPECIFIKACE

Výkon a střídač
Trvalý / zdánlivý výkon: 15 kW / 15 kVA (špičkový výkon 22 kW po dobu 5 s)

Výstupní napětí AC: 400 V AC ± 10 %, 3fáze

Frekvence AC: 50/60 Hz (rozsah 45–65 Hz)

Maximální proud AC vstupu a průchodu: 32 A

Trvalý proud AC na fázi: 22 A RMS

Celkové harmonické zkreslení: < 3 %

Maximální účinnost střídače: 98 %

Klidový příkon (650 V): 50 W

Solární část (PV) a baterie

Počet MPPT trackerů / stringů: 4 / 4

Výkon MPPT na tracker: 8 kW (celkem 32 kW)

Rozsah MPPT napětí: 100–600 V

Maximální napětí naprázdno PV: 600 V

Maximální účinnost MPPT: 99 %

Provozní napětí baterie: 650–1000 V

Maximální proud baterie: 41 A (nabíjecí), 25 A (vybíjecí)

Komunikace s baterií: CAN

Datová komunikace: 1× battery CAN port, 1× VE.Can port, VE.Direct port, Bluetooth


Fyzické a provozní parametry
Rozměry (19" výška / hloubka): 4U / 71 cm

Hmotnost: 26,5 kg

Provozní teplota: 0 až +60 °C (plný výkon do +40 °C)

Krytí: IP20
