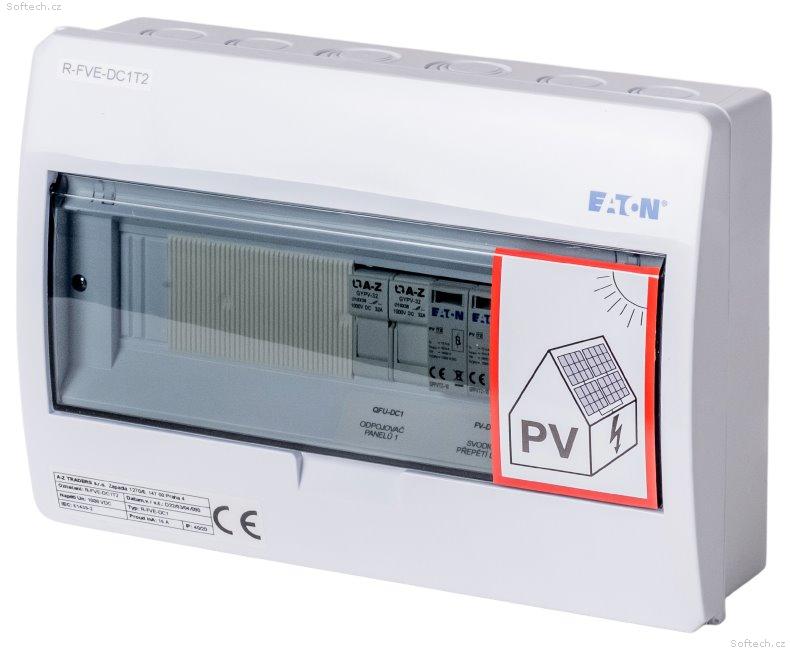

Solarmi DC1T2 osazený rozvaděč pro fotovoltaiku, svodič, odpojovač, pojistky

Kompletní certifikovaný rozvaděč chránící DC vedení o max. napětí 1000 V. Určený pro povrchovou montáž. Obsahuje dvoupólový pojistkový odpojovač a svodič přepětí pro ochranu jednoho řetězce (stringu) fotovoltaického systému.

Jednotlivé komponenty umístěné na DIN liště jsou mezi sebou již propojeny, což zajišťuje úsporu času při montáži.

• Splňuje normu/požadavky dle ČSN EN 61439-1 ed. 2:12 a ČSN EN 61439-2 ed. 2:12


• Bílá rozvodnice z ABS, plastové průhledné dveře z polykarbonátu


• Stupeň krytí IP40/20 & Mechanická odolnost IK05


• Třída ochrany II (plně izolované)


• Zkratová odolnost 10 kA


• 1 řada, 12 modulů, DIN lišta


• Jmenovité napětí 1000 V DC


• Jmenovitý proud 32 A

Soupis komponent:

1× Rozvodnice NA omítku, průhledné plast. dveře, 1 řada, 12 modulů (EATON BC-O-1/12-ECO)

1× Svodič přepětí T1+T2 (I+II, B+C), fotovoltaické aplikace 1000V DC, max. zkrat. proud 1000A (EATON SPPVT12-10-2+PE)

2× Ultra rychlá válcová pojistka pro fotovoltaiku, (norma UL), 10x38mm, 1100V DC, 15A (EATON/ETI/OEZ CH10x38 gPV 16A/1000V DC)

1× Pojistkový odpojovač, fotovoltaické aplikace, 2-pole, 1000V AC / 30A, C10 [10x38mm] (EATON CHPV2U)

ZÁKLADNÍ SPECIFIKACE

Určení: pro fotovoltaiku

Osazeno: ano

Materiál: plast

Rozměry: 303 × 212 × 98 mm
