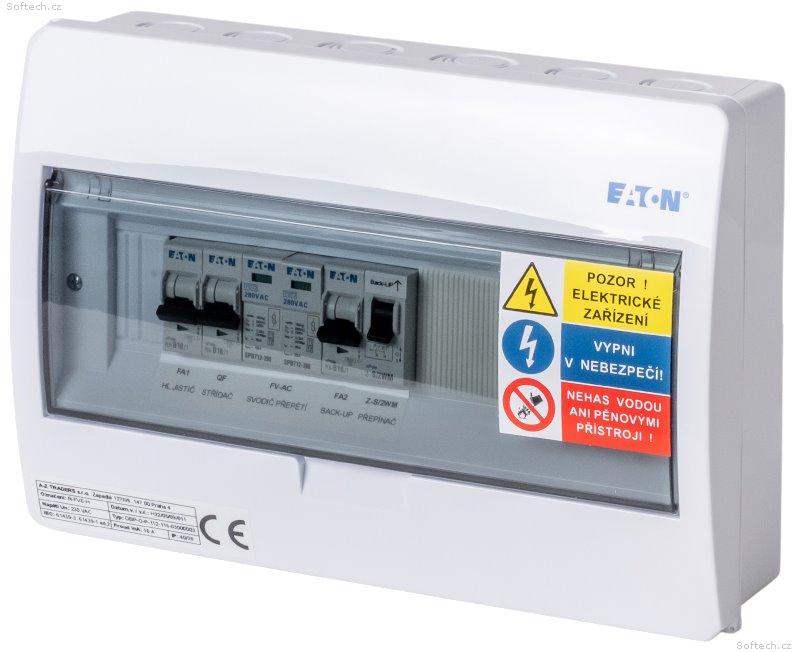

Xtend Solarmi ACZ1 osazený rozvaděč
AC rozvaděč určený pro montáž na zeď, IP40/20, sloužící jako vstupní/výstupní rozvaděč (u střídače) pro jednofázové fotovoltaické elektrárny (typicky střídač GoodWe 3648-EM a 3648D-ES) tak, aby bylo zajištěno jištění výstupů včetně přepínače v případě poruchy nebo vypnutého střídače.
Jeho výhodou je kompaktní velikost a možnost snadného seskládání s ostatními AC rozvaděči vedle sebe nebo pod sebe. To umožňuje instalaci i v prostorách s omezeným místem.
V rozvaděči je osazen jistič B16/1 pro jištění vstupu do střídače a výstupu pro zálohované okruhy. K dispozici je také manuální dvoupolový přepínač pro přemostění zálohovaných okruhů v době servisu nebo vypnutí střídače.
Vhodné kombinovat s rozvaděčem R-FVE-DC1, R-FVE-DC2 a R-FVE-BAT100 pro stejnosměrnou část instalace a R-FVE-Z1 pro výstup se zásuvkami.
- Splňuje normu/požadavky dle ČSN EN IEC 61439-3 a 61439-1 edice 2
- Bílá plastová rozvodnice + plastové dveře z kouřového organického skla
- Stupeň krytí IP40/20C & Mechanická odolnost IK05
- Jmenovité napětí 230 V AC & Jmenovité izolační napětí 240 V AC
- 1 řada, 12 modulů
Soupis komponent:
1× Rozvodnice NA omítku, průhledné plast. dveře, 1 řada, 12 modulů
1× Přepínač, 2 přep. kontakty, 16 A
2× Svodič přepětí třídy T1+T2 (B+C), 1 pól
3× Jistič PL6, char B, 1pólový, Icn = 6 kA, In = 16 A
ZÁKLADNÍ SPECIFIKACE
Určení: pro fotovoltaiku
Osazeno: ano
Materiál: plast
Hmotnost: 1,7 kg
Rozměry: 303 × 212 × 98 mm
