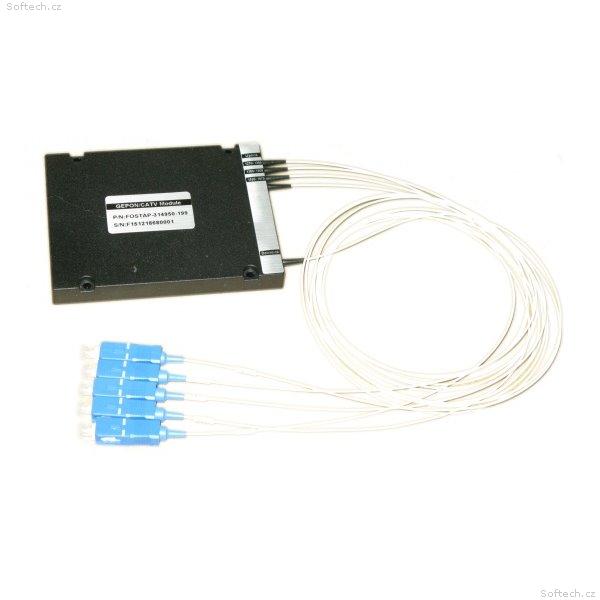

XtendLan Fiber TAP pro GEPON, CATV, 1:99, 1%, SC, singlemode, optický "odposlech"

Fiber tap je součástka dovolující odbočení malé části optického výkonu za účelem monitoringu spojení trasy. Využívá se k dočasnému nebo trvalému sledování komunikace na trase. Tento model je speciálně navržen pro monitoring optických tras technologií kombinujících G/EPON nebo GPON a CATV. Je ale univerzálním pro každou z těchto technologií použitou samostatně, stejně jako pro monitoring vlnových délek v pásmu 1550 a 1310/1490 nm. Fiber tap je vybaven SC konektory, a je určen především pro práci v terénu.

• optická sestava odděluje signály v oblasti 1310 nm, 1490 nm a 1550 nm tak jak je jejich užití běžné v sítích CATV, GEPON, GPON apod. Lze ji rovnou použít pro sledování optického výkonu nebo přímo vlastní komunikace


• pro úspěšné použití musí mít trasa před použitím odbočky výkonový přebytek alespoň 1,5 dB


• při použití pro telekomunikační odposlech, například pro řešení síťových problémů, je třeba mít přijímací modul s patřičným softwarem


• tento typ odposlechu lze efektivně použít jen pro jednosměrné optické přenosy. Tj. pro duplexní trasy je třeba mít instalován Tap na obě vlákna v opačné orientaci


• tento modul není pouhým odbočovačem, ale je kombinován s vlnovým multiplexem


• součástku lze samozřejmě i snadno instalovat do 19" rozvaděče (tzv. optické vany)

Porty:

• "Downlink": předpokládá vstup optického signálu v pásmu 1380-1670 nm, tj. typicky EDFA zesilovače a od OLT jednotky v na vlnových délkách 1550 a 1490 nm


• "Uplink": předpokládá vstup optického signálu v pásmu 1270-1360 nm, tj. typicky směr od ONU jednotek na vlnové délce 1310 nm


• porty Downlink a Uplink jsou propojeny s minimálním možným úbytkem signálu


• Port: "1310" - 1% výkonu ze vstupu Uplink na vlnových délkách 1270-1360 nm


• Port: "1490" - 1% výkonu ze vstupu Downlink na vlnových délkách 1380-1500 nm


• Port: "1550" - 1% výkonu ze vstupu Downlink na vlnových délkách 1520-1670 nm

ZÁKLADNÍ SPECIFIKACE
