XtendLan ZSW16P-138-240

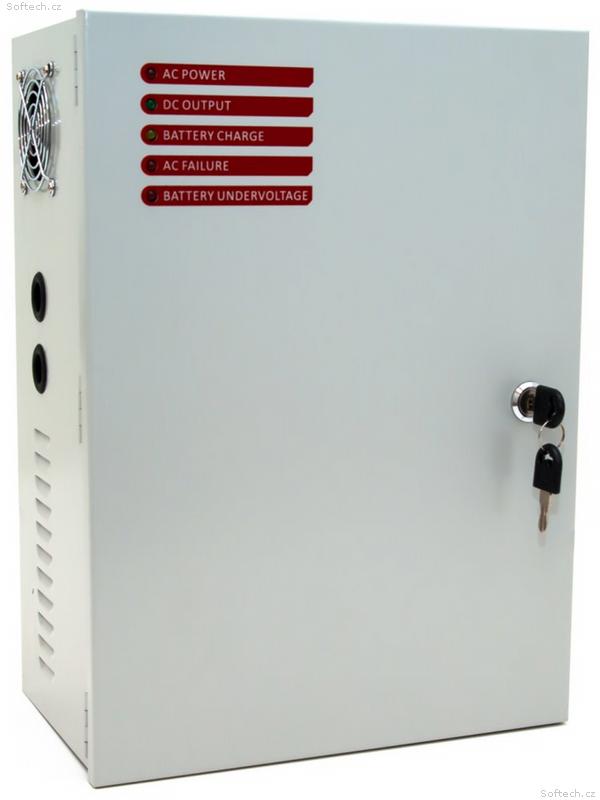

Napájecí zdroj pro 16 spotřebičů 12V s okruhem pro nabíjení a připojení záložní baterie. Každý port max. 1,5 A. Celkový výstupní proud 20 A. Skříňka na zeď s instalovaným PCB, kabelové průchodky. Připojení kabelů k interní svorkovnici. Ochrana proti zkratu přístrojovou pojistkou, ochrana proti přepětí. LED signalizace funkčnosti portů. Bateriový okruh dobíjen max. 2 A. Ochrana proti zkratu baterie a ochrana baterie proti úplnému vybití. LED signalizace stavu a výstupy pro signalizaci stavu baterie a AC napájení.
Upozornění: baterie není součástí balení.
ZÁKLADNÍ SPECIFIKACE
Výstupní obvod:
Výstupní napětí: 12 V DC (naprázdno 13,8 V), 15 % tolerance na výstupní napětí
Výstupní proud: 20 A (max 1,5 A na port)
Celkový výstupní výkon: 240 W
Ochranné prvky: zkrat, přetížení
Typ připojení: šroubová svorkovnice
Vstupní obvod:
Vstupní napětí: 100-240 V AC, 50-60 Hz
Typ připojení: šroubová svorkovnice
Účinnost: min. 85 % při maximální zátěži
Záložní baterie:
Rozměry prostoru pro baterii: 170 x 155 x 185 mm (baterie není součástí)
Nabíjení baterie: napětím 13,5 V
Ochrana proti: zkratu baterie, úplnému vybití baterie
Resetovací tlačítko: pro výměnu vadné baterie
Typ připojení: šroubová svorkovnice
Mechanické vlastnosti:
Materiál: kovová skříň
Uzemnění šasi: propojení s ochranným vodičem
Rozměry: 395 x 285 x 165 mm
Hmotnost: 5,5 kg
Montáž: na zeď
Poznamenáváme, že zvláště při realizaci analogových kamerových systémů je vhodné provést uzemnění všech stínění a neživých vodivých částí na společný potenciál, kterým je v drtivé většině případů ochranný vodič. Doporučujeme provést propojení záporného pólu stejnosměrného napájení s ochranným vodičem elektrických rozvodů a stejně tak provést uzemnění všech kovových částí, stínění koaxiálních vodičů, držáků kamer atd. Jde o základní opatření proti rozdílům potenciálů, které zhoršují kvalitu obrazu. Jakož i o základní ochranu proti atmosférickému přepětí či nebezpečným dotykovým napětím.
Signalizace stavu na dveřích:
