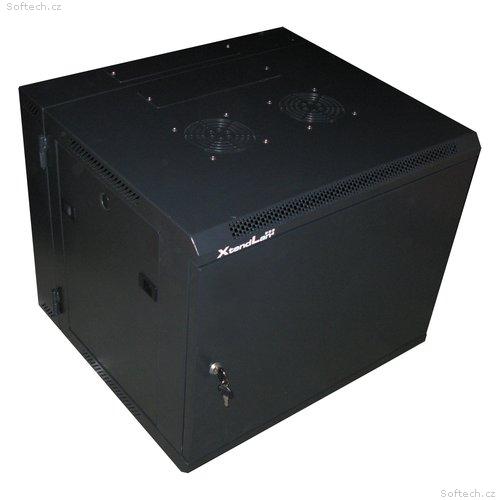

XtendLan WD-9U-65-F-BLACK
Rozvaděč je vhodný pro instalaci datových a telekomunikačních zařízení.
Univerzální dvoudílné rozvaděče jsou určené pro montáž na zeď. Rozvaděče jsou výborně řemeslně zpracovány a mají elegantní vzhled.
Vyrobeny jsou z válcované oceli, nosné části jsou z oceli tloušťky 1,5mm, ostatní z 1,2 mm oceli. Konstrukce dovoluje statickou zátěž 60kg.
Přední dveře jsou uzamykatelné. Boční panely jsou vybaveny západkami a jsou rukou odnímatelné. Je možné je vybavit zámkem, který se instaluje do připraveného otvoru.
ZÁKLADNÍ SPECIFIKACE
Formát rozvaděče: 19"
Kapacita: 9U
Stupeň krytí: IP20
Rozměry: 600 x 550 x 501 mm (šířka x hloubka x výška)
Provedení:
dveře - plné, celoplechové
zádní kryt - plný
boční kryt - plný, snadno odnímatelný, možné vybavit zámkem
horní kryt - perforovaný, s pozicemi pro dva ventilátory
Barva: černá, RAL9004
Další vlastnosti
- součástí rozvaděče jsou čtyři posuvné vertikální lišty s perforací pro uchycení instalovaných zařízení
- spojovací materiál (klecové matice, podložky, šrouby) je přibalen k rozvaděči
- v dolní části rozvaděče je umístěn zemnící bod pro připojení zemnícího vodiče
- v horní a spodní části zadního dílu a horní části předního dílu jsou umístěny prostupy pro kabeláž a jsou zakryty záslepkami
- splňuje mezinárodní standard IEC 60297-2
Schéma:
klikněte pro zvětšení...
Přepravní rozměr: 67x62x57 cm
Montážní návod (cz)

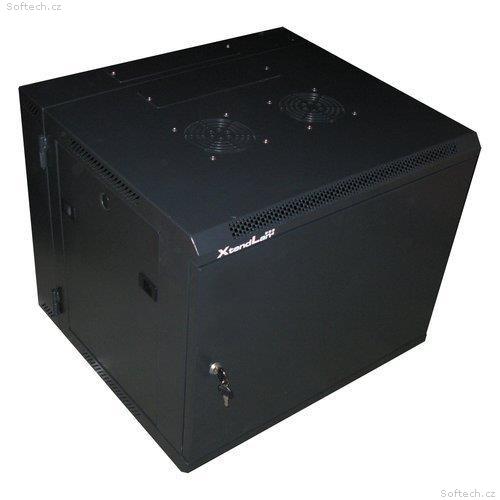

Uzamykatelné přední dveře:
Uzamykatelné zadní dveře:
Zadní otevírání dveří je opatřeno zámkem. Boční panely lze snadno odejmout a je možné je rovněž vybavit zámkem.

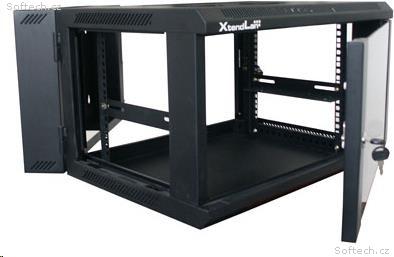

Pohled bez bočních panelů. Vetikální montážní lišty je možné posouvat dle potřeby:
Pevné otočné závěsy zadních dveří. V případě potřeby lze přední část skříně sundat ze závěsů.
V dolní části skříně je zemnící bod,
v horním krytu jsou otvory na dva ventilátory se záslepkami,
v příslušenství jsou horizontální lyžiny,
a montážní sada.
