XtendLan Ruční tester IP, HDMI, SDI, CVBS, AHD, CVI, TVI do 8Mpix, 8" TFT retina 2k, opto měřič, TDR, 12V, 3A+PoE out

XtendLan Ruční tester IP, HDMI, SDI, CVBS, AHD, CV
Tisk Tisk
Oblíbené Oblíbené
Doporučit Doporučit
Twitter Twitter
Kód:2350078
PartNo:TESTPTZ801ADHSMOVTv2
Umístění:v externím skladu
Dostupnost:3 - 5 dní
Cena bez DPH: 22 256 Kč
Cena s DPH: 26 930 Kč
Včetně zákonných poplatků.

Popis produktu:

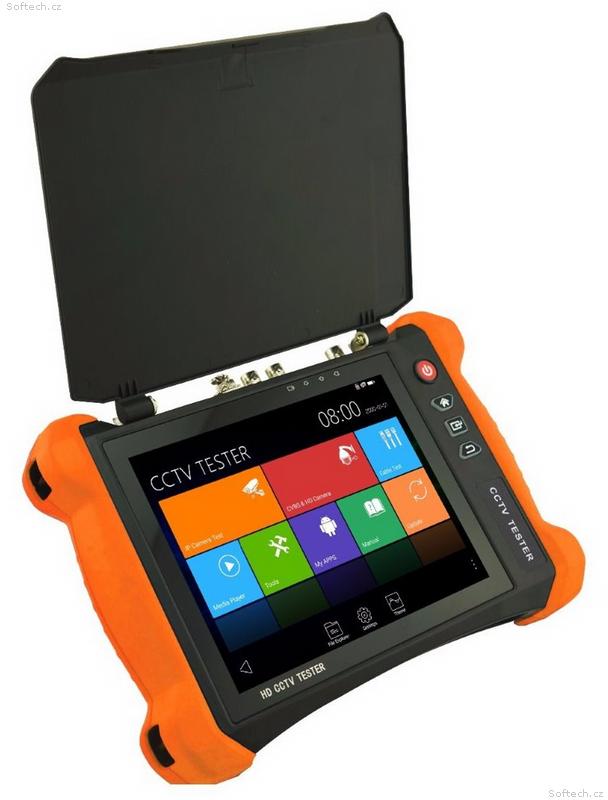

XtendLan TESTPTZ801ADHSMOVT v2

Univerzální tester IP a CVBS/AHD/CVI/TVI kamerových systémů. Podporuje dekódování obrazu H.265 při rozlišení až 4K. Kromě kamer je také možno testovat a monitorovat správnou činnost PoE napájení s výstupem až 48 V, testovat samotné UTP kabely, telefonní kabely a mnoho dalšího. Samozřejmostí je podpora protokolu ONVIF, a tudíž vysoká kompatibilita s kamerovými systémy AXIS, Hikvision, nebo Dahua.

Tester je velice vhodný pro práci v terénu díky výkonným bateriím s dlouhou výdrží. Pro pohodlné ovládání je vybaven 8" barevným dotykovým displejem s vysokým rozlišením 2048 x 1536 obrazových bodů. Přítomná Wi-Fi dokáže sdílet vytvářet Wi-Fi hotspot s možností testu Wi-Fi kamer.




Poznámka: Verze v2 podporuje 5 Mpx rozlišení u CVI.



ZÁKLADNÍ SPECIFIKACE



Vstupy a výstupy



  • 8" LCD barevný displej, rozlišení 2560 x 1536, dotykový

  • 1x vstup HD/EX-SDI, konektor BNC

  • 1x vstup AHD, HDCVI, HD-TVI, konektor BNC; rozlišení až 5/8 Mpx

  • 1x vstup HDMI; různá rozlišení až 1080p

  • 1x výstup HDMI; různá rozlišení až 1080p

  • 1x video CVBS vstup, BNC, automatická detekce PAL/NTSC, video signál měřen v mV a IRE

  • 1x video CVBS výstup, BNC, výstup 1Vp-p, rovněž smyčkový výstup

  • 1x audio vstup

  • 1x audio výstup

  • 1x RS-485 vstup/výstup, 2drát, svorkovnice,

  • 1x RJ-45, kabelový test (SCAN)

  • 1x RJ-45, LAN port, 10/100 Base-T

  • 1x RJ-45, LAN port, 10/100 Base-TX, PoE injektor/tester PoE

  • 1x BNC, pro TDR

  • 1x 12 V DC výstup, max. 2 A, DC 48 V pro napájení kamery, konektor 5,5/2,1 mm

  • 1x USB 5 V DC výstup, max. 2 A

  • Wi-Fi


  • Testy a pokročilé funkce



    PTZ diagnostika

    Umožňuje otestovat práci PTZ kamer nebo ji i naprogramovat bez užití PTZ klávesnice. Stejně tak umožňuje monitorovat práci PTZ klávesnice a odhalit např. chyby v nastavení protokolů, adresaci apod.




    • Protokoly pro ovládání PTZ: PELCO-D, PELCO-P, SAMSUNG, SANGLIN, LILING

    • Rychlosti v rozmezí: 600-115200 bps

    • Fyzický přenos: RS-485

    • Led diody indikující příjem a odesílání dat

    • Možnost monitorovat přenášené znaky v hexadecimálním zobrazení, snadná diagnostika pro integraci se softwarovými aplikacemi



    Videogenerátor



    • Má schopnost samostatně poskytnout signál pro zobrazovací zařízení, generuje barevné pruhy do výstupu

    • 7 různých systémů včetně

    • Video generátor pracuje pouze pro analogové SD (tj. PAL a NTSC) a dále je možné, aby tester simuloval IP kameru, tj. generoval stream pro NVR. Generátor nevytváří signál HD-SDI, AHD, HD-CVI ani HD-TVI



    TDR (Time-Domain Reflectometer)




    • TDR, měří vzdálenost ke konci kabelu nebo k místu jeho přerušení či zkratu, měří jak koaxiální, tak i telefonní či LAN kabely

    • Zařízení má zvlášť přidaný BNC konektor na němž se měří délka kabeláže pomocí metody odrazu signálu na konci vedení

    • Uživatel má možnost parametry TDR nejdříve nakalibrovat dle segmentu kabelu známé délky

    • Je možné měřit pomocí přechodky BNC/svorkovnice (není součástí) i libovolný jiný kabel



    Test kabeláže



    • Port RJ-45 testuje UTP kabeláž, jen ohmicky propojení proti zapojenému loopbacku



    IP testy



    • Odposlech IP adres

    • Ping test

    • Náhled na video IP kamer, podpora pro IP kamery s protokolem ONVIF, ACTi, Dahua, Hikvision, Samsung, Tiandy, XtendLan, Kodak, Honeywell, Aipu-waton, fine-Tida, WEISKY a dalších, lze integrovat řadu Android aplikaci pro náhled IP kamer

    • Wi-Fi, vestavěné anténa, možnost přímého napojení s kamerami, jež mají Wi-Fi rozhraní

    • Test snímku v H.265, H.264, MPEG4, MJPEG/MJPG



    PoE testy



    • Identifikace PoE zapojení a napětí na jednotlivých vodičích, grafické zobrazení zapojení

    • Blikání PoE portu - při zapojení do měřáku dovoluje spuštění "blikajícího" režimu portu takže při pohledu na switch lze snadno identifikovat kabel na PoE portu

    • Měření skutečných napěťových úrovní na jednotlivých párech pomocí jediného připojení na RJ-45 konektoru



    Náhledy, záznam



    • Umožňuje v obraze provést 1x až 10x digitální zvětšení, vhodné pro dobré doostření kamer na malém displeji

    • Možnost uložit záznam na SD kartu, možnost si jej přehrát

    • Možnost uložit snapshot (fotku) aktuálního obrazu na SD kartu, formát JPG

    • USB port pro připojení k PC bez vyjmutí microSD, pracuje jako externí disk



    Optický měřič výkonu



    • Detektor InGaAs

    • Rozsah -70 dBm až +10 dBm

    • Kalibrované vlnové délky 850, 1300, 1310, 1490, 1550, 1625 nm pro signál CW

    • Konektor FC, redukce pro SC

    • Přesnost +/- 2 %

    • Volba měřené vlnové délky

    • Volba zobrazení mW nebo dBm



    Multimetr



    • Měření napětí, rozsah 660 mV až 660 V AC/DC, přesnost 0,3 %

    • Měření proud, rozsah 66 mA až 10 A AC/DC, přesnost 0,8 %

    • Měření odporu, rozsah 660 Ohm až 660 MOhm, přesnost 0,8 %

    • Měření kapacity, rozsah 6,6 nF až 66 mF, přesnost 3,5 %

    • Test propojení (při odporu menším než 50 Ohm píská)

    • diodový test - zobrazuje napětí na diodě v otevřeném směru (rozlišení 1 mV)



    Napájení



    • Externí napájení: 12 V max. 2 A

    • Baterie: integrovaná 7,4 V Li-Pol, 7000 mAh. Na baterie je poskytována záruka 6 měsíců. Baterie je spotřební materiál s omezenou životností.

    • Doba práce při nabití až 16 hodin

    • Vestavěný nabíječ baterie: vestavěná ochrana, automatické odpojení po nabití, nabíjení 6-7 hodin



    Fyzické parametry



    • Pracovní teplota: -10 až +50 °C

    • Rozměry: 264 x 182 x 43 mm

    • Hmotnost: 1 kg


    Parametry:

    Dropshipment - Alza: ano
    Záruční podmínky: 26 měsíc(ů)
