Popis produktu:
LAN Cable Tester TLCD8601S s LCD, koax, Cat3/Cat5E/Cat6/Cat7, UTP/STP, USB, PoE, ping, sonda, protismyčka
Pokročilý tester pro testování a diagnostiku různých typů kabelů/vedení. Využívá technologii TDR (Time Domain Reflectometry) k přesné lokalizaci a identifikaci závad ve vedení. Zařízení je vybaveno velkým LCD displejem, který zobrazuje všechny patřičné informace a podporuje vícejazyčné nastavení. Kromě toho je vybaven vestavěným tónovým generátorem a funkcí vyhledávání portů, takže je ideální pro testování síťových kabelů, telefonních linek a videokabelů.
- Tester nabízí širokou škálu funkcí pro různé typy testování a diagnostiku.

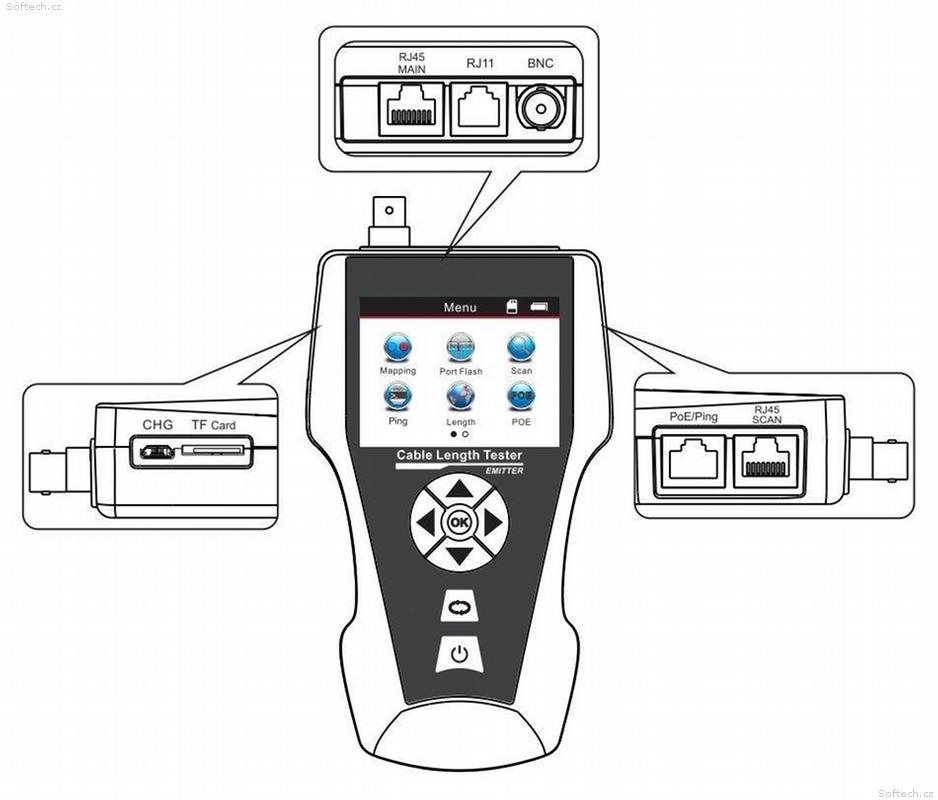

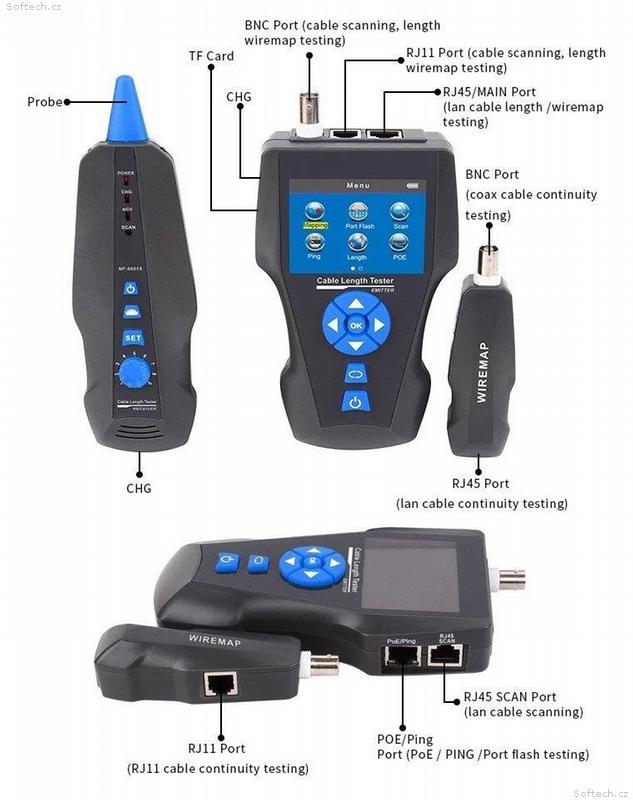

- Tester UTP/STP (RJ-45), koaxiálních (BNC), telefonních (RJ-11) a USB vedení.
- Ohmické metody měření, včetně rozšířených testů napájení PoE a odezvy PING.

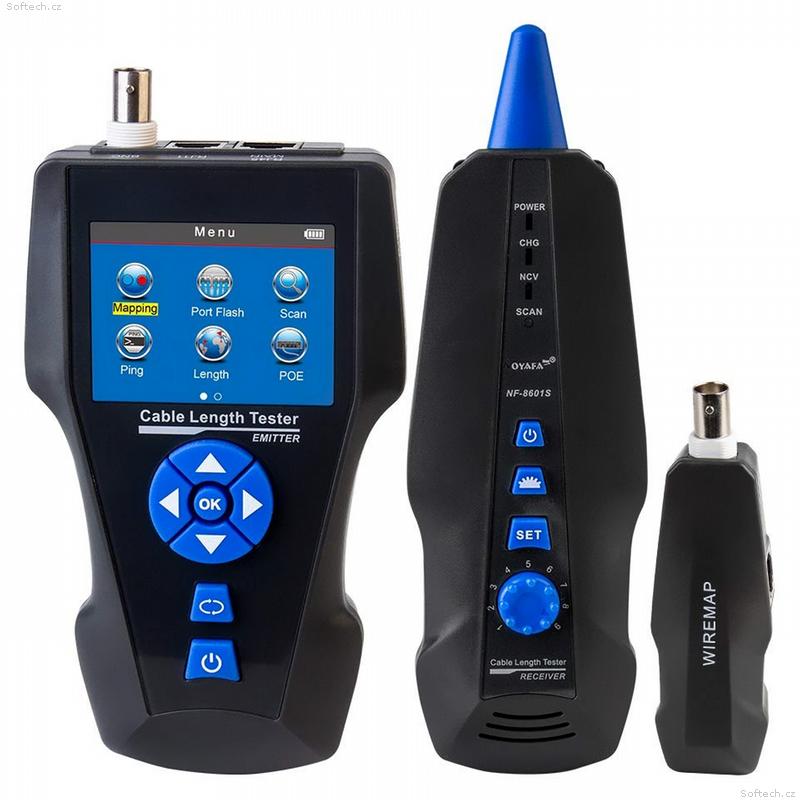

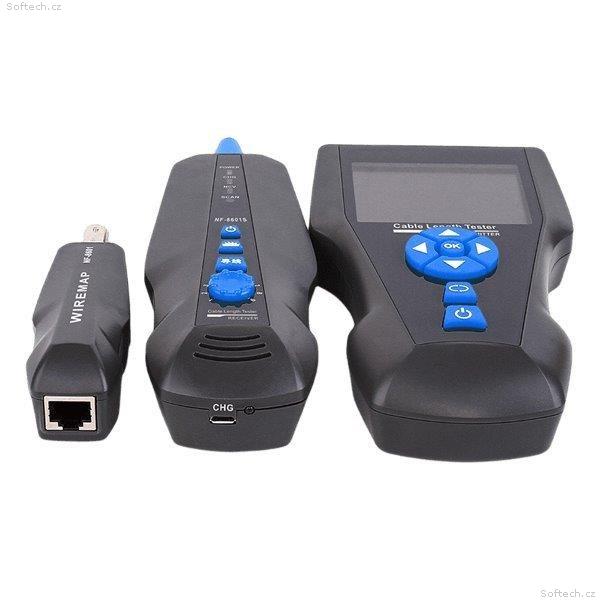

Výbava: detekční sondy pro vyhledávání kabelového spojení, 1x protismyčka, barevný LCD displej
Typ měřených kabelů:
- UTP/STP typicky Cat5, Cat5E, Cat6 a Cat7
- koaxiální kabely
- USB propojovací kabely
- telefonní a jiné jedno-párové kabely
Druhy měření:
- Měření délky vodičů, odrazová metoda
- Test na rozpojení / zkrat s identifikací umístěná závady
- Schéma zapojení vodičů v kabelu – jen pro porty RJ45 s loobackem
- Vyhledávání kabelových vedení pomocí sondy
- Identifikace kabelu
- Ping (ICMP) na zvolenou IP adresu
- Měření PoE napěťových úrovní na vodičích
Přesnost délkového měření:
- Pro neznámý kabel po předchozí kalibraci na vzorku nejméně 10 m délky: 2 % z délky a +/- 0,5 m
- pro kabely CAT5E: 3 % z délky a +/- 0,5 m
Technické informace
Displej:
LCD, 128 x 64 px
Baterie:
3,7 V, Lion, 1800 mAh
Čtečka paměťových karet:
slot pro microSD (TF) kartu - uložení záznamů (zapojení kabelů, délky vedení, PoE napětí na vodičích atd.)
