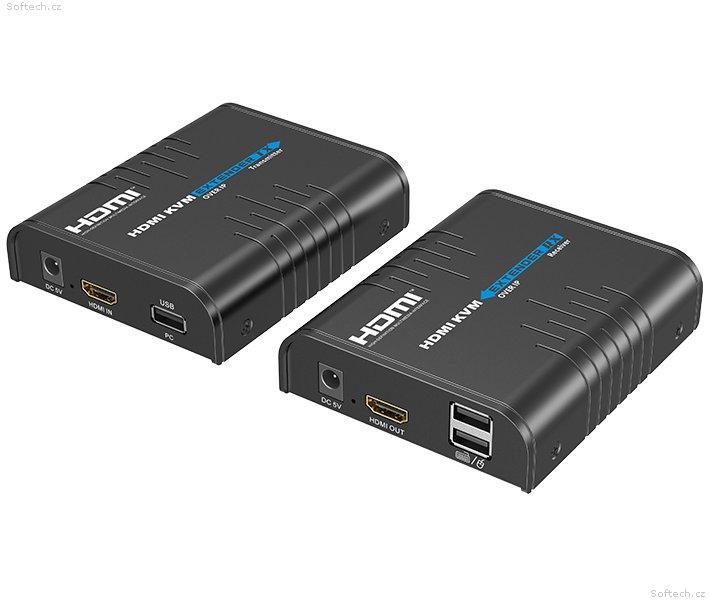

XtendLan EHDMIC11U-TRv2

Sada pro přenos HDMI signálu až do rozlišení 1080p@60Hz po síťové infrastruktuře LAN, zahrnující vysílač (TX) a přijímač (RX) s podporou funkce KVM.

Extender využívá technologii ipcolor STREAM a protokol UDP/Multicast pro přenos obrazu a zvuku s nízkou latencí 80–110 ms. Signál HDMI lze přenášet na vzdálenost až 120 m prostřednictvím kabelu Cat6 nebo vyšší kategorie. Sada podporuje topologie 1:1, 1:N, N:1 i N:N (matice) prostřednictvím gigabitového IGMP přepínače, přičemž lze připojit až 256 vysílačů a 256 přijímačů současně.

Díky funkci KVM (Keyboard, Video, Mouse) je možné ovládat vzdálený počítač pomocí klávesnice, myši nebo dotykové obrazovky připojené k přijímači. Přepínání zdrojů signálu v matici zajišťuje mobilní aplikace iMMS. Firmware obou jednotek lze aktualizovat přes port Micro USB.

Přenos HDMI signálu až do rozlišení 1920 × 1200 px @60Hz (zpětně kompatibilní s nižšími rozlišeními).

Přenos po síťovém kabelu Cat5e/6 nebo vyšším, dosah až 120 m (Cat6), 100 m (Cat5e), 80 m (Cat5).

Podpora topologií 1:1, 1:N, N:1 a N:N přes gigabitový IGMP přepínač.

Funkce KVM – zpětný přenos ovládacích signálů USB (klávesnice, myš, dotyková obrazovka).

Protokol UDP/Multicast pro efektivní distribuci obrazu do více přijímačů.

Podpora až 256 vstupních a 256 výstupních signálových bodů v jedné síti.

Přepínání zdrojů v maticové konfiguraci prostřednictvím aplikace iMMS (iOS/Android).

Ochrana proti přepětí, blesku a elektrostatickému výboji (ESD, IEC61000-4-2, úroveň 2/3).

Aktualizace firmwaru přes port Micro USB bez nutnosti rozebírání zařízení.

Zapojení a provoz
Vysílač (TX) se připojí ke zdrojovému zařízení kabelem HDMI (doporučeno ≤ 5 m) a k síťové infrastruktuře kabelem RJ45. Přijímač (RX) se propojí s displejem kabelem HDMI a se sítí opět přes RJ45. Při zapojení 1:1 postačí přímé propojení TX a RX ethernetovým kabelem; pro složitější topologie je nutný gigabitový IGMP přepínač. Smíchání přepínačů 100 Mbps a gigabitových v jedné kaskádě není podporováno.

Obsah balení
Vysílač (TX), přijímač (RX), napájecí adaptér DC 5V/1A × 2, USB kabel × 1, uživatelská příručka × 1.

Upozornění:

Tato verze XtendLan EHDMIC11U-TRv2 není kompatibilní s XtendLan EHDMIC11U-TR.

ZÁKLADNÍ SPECIFIKACE

Video rozhraní (vstup TX): 1× HDMI

Video rozhraní (výstup RX): 1× HDMI

Síťové rozhraní: 1× RJ-45 (TX výstup / RX vstup)

Maximální rozlišení: 1920 × 1200 px @ 60 Hz; podporováno také 1080p@24/25/30/50/60Hz, 720p@50/60Hz, 576p, 480p a další

Přenosový protokol: UDP/Multicast

Maximální přenosová rychlost: 4,96 Gb/s

Latence přenosu: 80–110 ms

Dosah – Cat5: 80 m

Dosah – Cat5e: 100 m

Dosah – Cat6: 120 m

Kompatibilita HDMI: HDMI 1.3, HDCP 1.4

USB / KVM: klávesnice, myš, dotyková obrazovka

Firmware: aktualizace přes Micro USB

Napájení: DC 5V/1A (TX i RX)

Příkon TX: ≤ 3,5 W

Příkon RX: ≤ 2,5 W

Rozměry: 109,6 × 89,5 × 26,3 mm

Hmotnost TX: 240 g

Hmotnost RX: 243 g

Pracovní teplota: –20 až +60 °C

Vlhkost: 0–90 % RH (bez kondenzace)

Kryt: hliník (horní díl), ocel (spodní díl), barva černá
