XtendLan HDMI přenos po LAN, vysílač a přijímač, UDP, Multicast, 100Mbps@1080p

Sada pro distribuci HDMI signálu přes stávající síťovou infrastrukturu s podporou rozlišení až 1080p@60Hz.

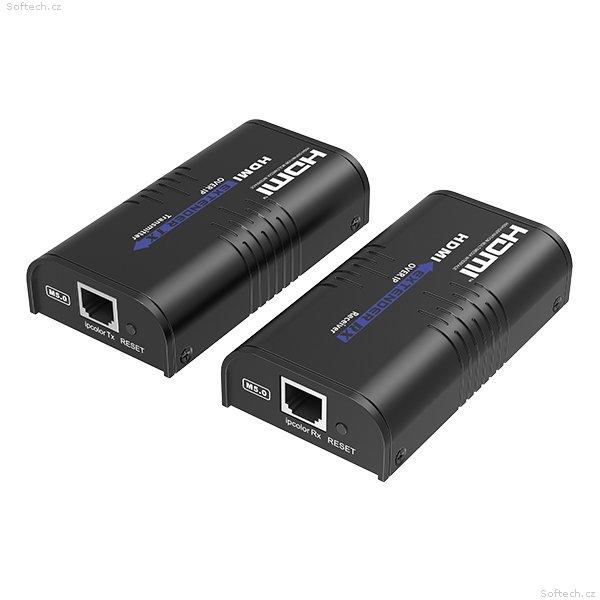

Sada se skládá z vysílače (TX) a přijímače (RX), které umožňují přenášet obraz a zvuk ve formátu HDMI prostřednictvím standardní 100Mbps LAN sítě s využitím protokolu UDP/Multicast. Díky technologii ipcolor STREAM™ je zajištěn přenos s nízkou latencí bez nutnosti pokládky dedikovaných kabelů.

Řešení podporuje topologie 1:1, 1:N, N:1 i N:N, takže jej lze nasadit jak pro jednoduché prodloužení HDMI signálu, tak pro rozsáhlé distribuční instalace s až 256 vysílači a 256 přijímači zapojenými přes gigabitový IGMP switch. Správa a přepínání zdrojů je možná prostřednictvím mobilní aplikace iMMS.

Zapojení a provoz
Vysílač se připojí ke zdroji signálu (PC, přehrávač, NVR apod.) kabelem HDMI a k síti kabelem RJ-45. Přijímač se připojí k zobrazovacímu zařízení (TV, projektor, LED panel) kabelem HDMI a ke stejné síti kabelem RJ-45. Při zapojení 1:1 postačí přímé propojení kabelem Cat5e/6; při topologiích 1:N, N:1 nebo N:N je vyžadován gigabitový IGMP switch.

Síťové požadavky
Pro správnou funkci multicastového přenosu je nutné použít gigabitový switch s podporou IGMP (1000 Mbps). Při kaskádování switchů není dovoleno kombinovat 100Mbps a gigabitové switche. Přepínání zdrojů prostřednictvím aplikace iMMS vyžaduje, aby mobilní zařízení bylo ve stejné síti jako extendery; ke stažení na adrese https://www.ipcolor.org/download.html.

Obsah balení
vysílač (TX), přijímač (RX), 2× napájecí adaptér DC 5V/1A, uživatelská příručka.

ZÁKLADNÍ SPECIFIKACE

Video rozhraní (vstup TX / výstup RX): 1× HDMI 1.3

Síťové rozhraní: 1× RJ-45 (TX výstup / RX vstup), Cat5e/6 nebo vyšší, IEEE-568B

Maximální rozlišení: 1920 × 1200 px @ 60 Hz; 1080p @ 24/25/30/50/60 Hz; 720p @ 50/60 Hz

Přenosový protokol: UDP/Multicast

Maximální přenosová rychlost: 4,96 Gb/s

Dosah přenosu: Cat5 80 m / Cat5E 100 m / Cat6 120 m

Latence přenosu: 80–130 ms

Ochrana HDCP: 1.4

Zvuk: LPCM 2.0

Napájení: DC 5V/1A (TX i RX)

Příkon: TX ≤ 3,5 W; RX ≤ 3 W

Pracovní teplota: –20 až +60 °C

Skladovací teplota: –30 až +70 °C

Vlhkost: 0–90 % RH (bez kondenzace)

Rozměry: 110,0 × 58,0 × 26,0 mm

Hmotnost: 160 g (TX i RX)

Barva: černá

Kryt: hliník (horní díl), ocel (spodní díl)
