XtendLan HDMI přenos po LAN, přijímač, UDP, Multicast, 100Mbps@1080p

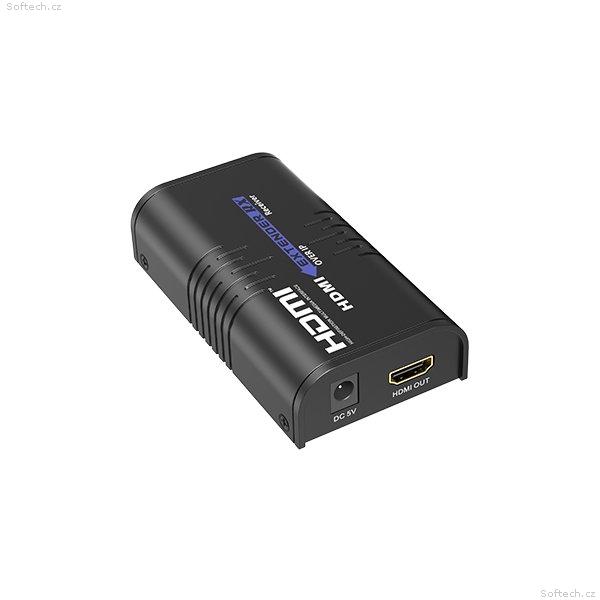

Přijímač (Rx) systému pro přenos HDMI signálu po IP síti umožňuje příjem a zobrazení obrazového a zvukového obsahu přenášeného prostřednictvím síťové infrastruktury na základě technologie ipcolor STREAM.

Zařízení přijímá signál přes port RJ-45 ze síťového kabelu kategorie CAT5e nebo vyšší a předává jej na připojené zobrazovací zařízení prostřednictvím portu HDMI. Podporuje rozlišení až 1920 × 1200 px při 60 Hz a je zpětně kompatibilní s nižšími rozlišeními včetně 1080P, 720P, 576P a 480P. Přenosová vzdálenost dosahuje až 120 m při použití kabelu CAT6.

Přijímač je součástí sady HDMI extenderu pro sítě IP a spolupracuje s vysílačem (Tx) prostřednictvím IGMP switche. Sada podporuje topologie 1:1, 1:N, N:1 i N:N, přičemž přepínání zdrojů v maticové konfiguraci lze ovládat prostřednictvím mobilní aplikace iMMS. Zařízení je určeno pro nepřetržitý provoz 24/7.

Ovládání a správa
Přepínání zdrojových signálů v konfiguracích N:N lze provádět vzdáleně prostřednictvím mobilní aplikace iMMS, která je dostupná ke stažení na adrese https://www.ipcolor.org/download.html. Aplikace musí být připojena ke stejné síti jako zařízení. Přijímač disponuje tlačítkem Reset pro restart nebo obnovení továrního nastavení (podržení 5 sekund).

Síťové požadavky
Pro správnou funkci je doporučeno použití gigabitového (1 000 Mb/s) IGMP switche. Při kaskádovém zapojení switchů je nutné používat výhradně gigabitové switche – kombinace 100 Mb/s a gigabitových switchů není podporována. Router musí disponovat gigabitovou šířkou pásma nebo vyšší.

Obsah balení
1× přijímač (Rx), 1× napájecí adaptér DC 5V/1A, 1× uživatelská příručka.

ZÁKLADNÍ SPECIFIKACE

Vstupní rozhraní: 1× RJ-45

Výstupní rozhraní: 1× HDMI

Maximální délka HDMI kabelu: ≤ 5 m

Kompatibilita: HDMI 1.3, HDCP 1.4

Podporovaná rozlišení: 1080P@24/25/30/50/60 Hz, 720P@50/60 Hz, 576P@60 Hz, 480P@60 Hz, 1920 × 1200, 1680 × 1050, 1600 × 900, 1280 × 1024, 1280 × 960, 1280 × 720, 1024 × 768, 800 × 600

Zvukový výstup: LPCM 2.0

Přenosová vzdálenost: CAT5 80 m / CAT5E 100 m / CAT6 120 m

Přenosová latence: 80–130 ms

Typy zapojení: 1:1, 1:N, N:1, N:N, kaskádové zapojení switchů

Napájení: DC 5V/1A

Příkon: ≤ 3 W

Pracovní teplota: -20 až +60 °C

Skladovací teplota: -30 až +70 °C

Vlhkost: 0–90 % RH (bez kondenzace)

Kryt: hliník (horní díl), ocel (spodní díl)

Barva: černá

Rozměry: 110 × 58 × 26 mm

Hmotnost: 160 g

Ochrana: ESD (kontaktní výboj ±4 kV, vzdušný výboj ±8 kV, IEC 61000-4-2), ochrana před bleskem a přepětím
