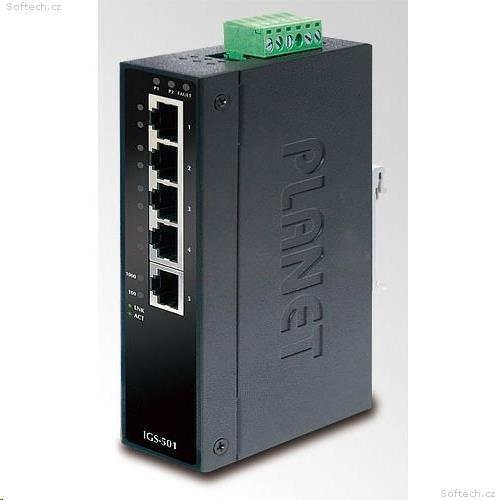

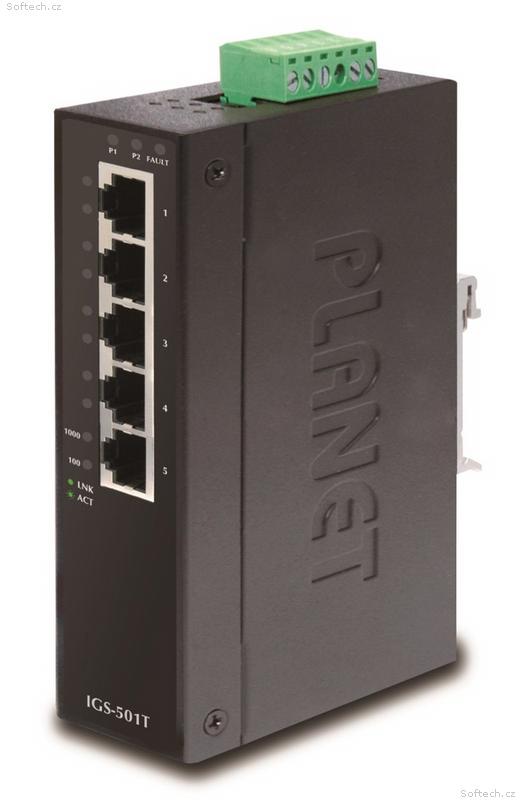

PLANET IGS-501T
5portový přepínač a konvertor pro průmyslové aplikace. 5 portů 1000Base-T.
Možnost redundantního napájení v rozsahu 12-48V DC, krytí IP30, hliníková skříň, pracovní teplota -40~75°C.
Přepěťová ochrana LAN i napájecích portů do 6kV. Montáž na DIN lištu nebo přímo na zeď.

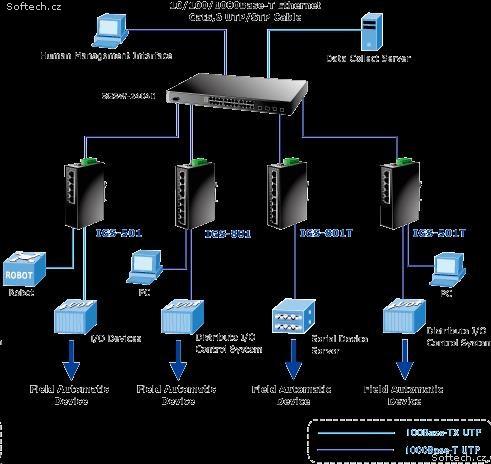

Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy.
Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: 5 x RJ-45 10/100/1000Base-T
Paměť: 2k MAC adres, buffer 1 Mb
Propustnost: sběrnice 10 Gbps, provozně 7,4 Mpps (64B)
Podpora přenosu: JumboFrame 9KB
Provedení: DIN lišta, na zeď
Napájení: 12-48V DC redundantní, připojení možné ze dvou různých zdrojů (nejsou součástí balení), celkový příkon do 5,28W
Ochrana: ESD do 6kV, EFT do 6kV, ochrana proti přepólování, připojení napájení na svorkovnici, umístění na spodním panelu (nepřekáží při montáži na zeď), spínací poplachové relé (24V/1A) při výpadku primárního napájení
Provozní teplota: -40 až 75°C
Rozměry: 135 x 87 x 32 mm
Hmotnost: 498 g
Průmyslové vlastnosti:
zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
zařízení je odolné proti vibracím (IEC-60068-2-6)
zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnost dle CE EN-60950
EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení
EMC požadavky na odolnost (EMS) :
ČSN EN 55024 A1:2015 - Zařízení informační techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí
Montáž na DIN lištu:
Montáž na zeď pomocí dodaného rámu:
