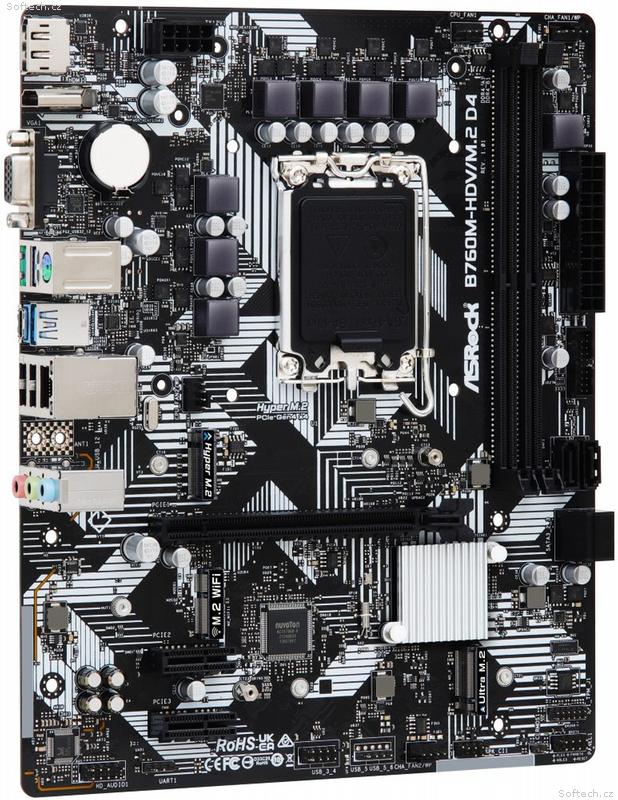

ASRock B760M-HDV/M.2 D4
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU
Podpora procesorů 12. a 13. generace Intel Core/ Pentium/ Celeron (patice LGA1700)
Čipová sada
Intel B760
Paměť
2x DDR4 paměťový slot, podpora až 64 GB
Podpora DDR4 až 5333+ (OC) MHz
Dvoukanálová architektura paměti
Podpora non-ECC, bez vyrovnávací paměti
Podpora ECC, bez vyrovnávací paměti (non-ECC režim)
Podpora Intel Extreme Memory Profile (XMP) 2.0
Sloty
Intel CPU
1x PCIe 4.0 x16 slot
Intel B760 čipová sada
2x PCIe 3.0 x1 slot
Grafika
1x HDMI port, podporující max. rozlišení 4K při 60 Hz
1x DisplayPort port, podporující max. rozlišení 8K při 60 Hz, 5K při 120 Hz
1x VGA port, podporující max. rozlišení Full HD při 60 Hz
Úložiště
Intel CPU
1x Hyper M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x4 režim)
Intel B760 čipová sada
1x Ultra M.2 slot, M Key, pro jednotky typu 2260/2280 (SATA a PCIe 3.0 x4 režim)
4x SATA 6Gb/s port
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA jednotky
Podpora Intel Volume Management Device (VMD)
USB
1x USB 3.2 Gen1 (USB 3.0) typ C port na zadním panelu
5x USB 3.2 Gen1 (USB 3.0) port (3 porty na zadním panelu, 2 porty dostupné přes interní USB konektor)
5x USB 2.0 port (2 porty na zadním panelu, 3 porty dostupné přes interní USB konektory)
Audio
Realtek ALC887/897 Codec
7.1kanálové High Definition Audio
LAN
1x Realtek 8111H Gigabit LAN řadič
Interní konektory
1x 24-pin ATX hlavní napájecí konektor
1x 8-pin 12V napájecí konektor
1x 4-pin konektor ventilátoru CPU
1x 4-pin konektor ventilátoru CPU/ ventilátoru pumpy vodního chlazení
2x 4-pin konektor ventilátoru skříně/ ventilátoru pumpy vodního chlazení
2x M.2 slot, M Key
1x M.2 slot, E key pro Wi-Fi modul (není součástí)
4x SATA 6 Gb/s konektor
2x USB 2.0 konektor (podporuje 3x USB 2.0 port)
1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)
1x SPI TPM konektor
1x konektor reproduktoru a detekce otevření skříně
1x audio konektor předního panelu
Porty na zadním panelu
1x PS/2 combo port klávesnice a myši
1x HDMI
1x DisplayPort
1x VGA
1x USB 3.2 Gen1 (USB 3.0) typ C
3x USB 3.2 Gen1 (USB 3.0) typ A
2x USB 2.0
1x RJ-45
3x audio jack
Rozměry
24,4 x 20,1 cm
Micro ATX formát
