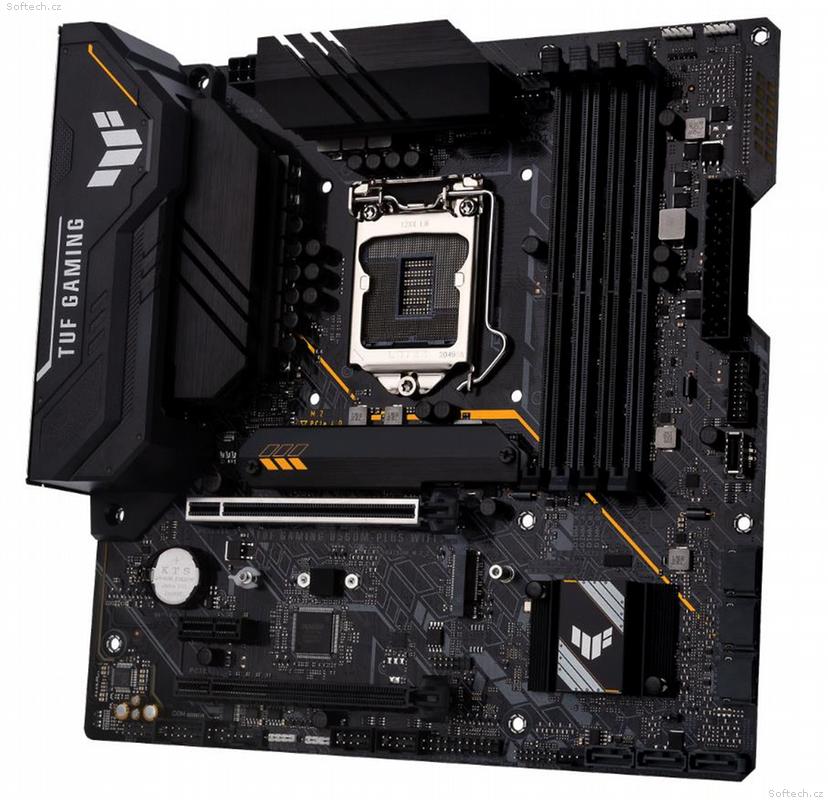

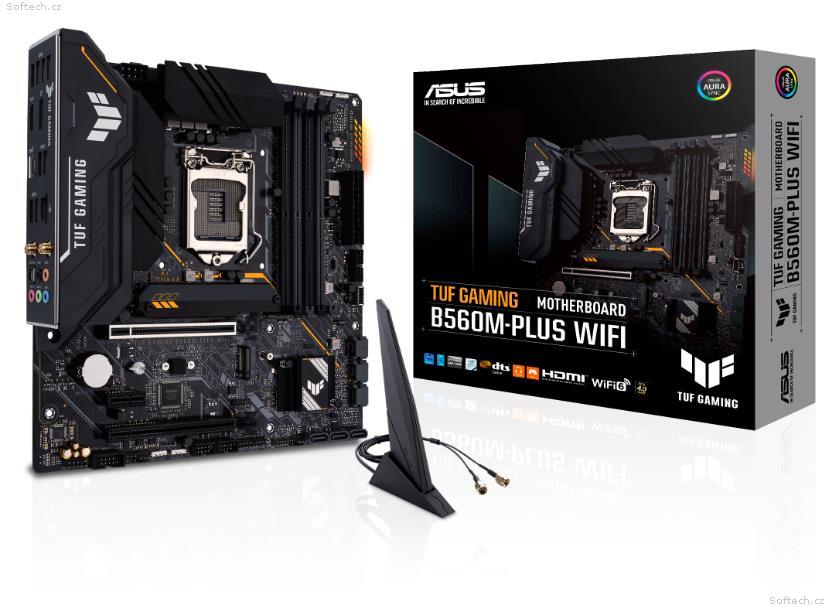

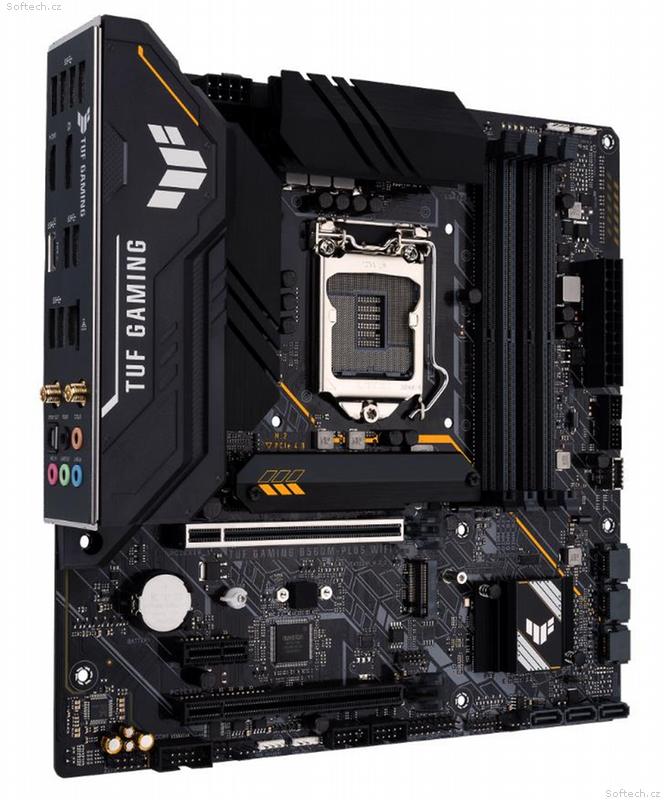

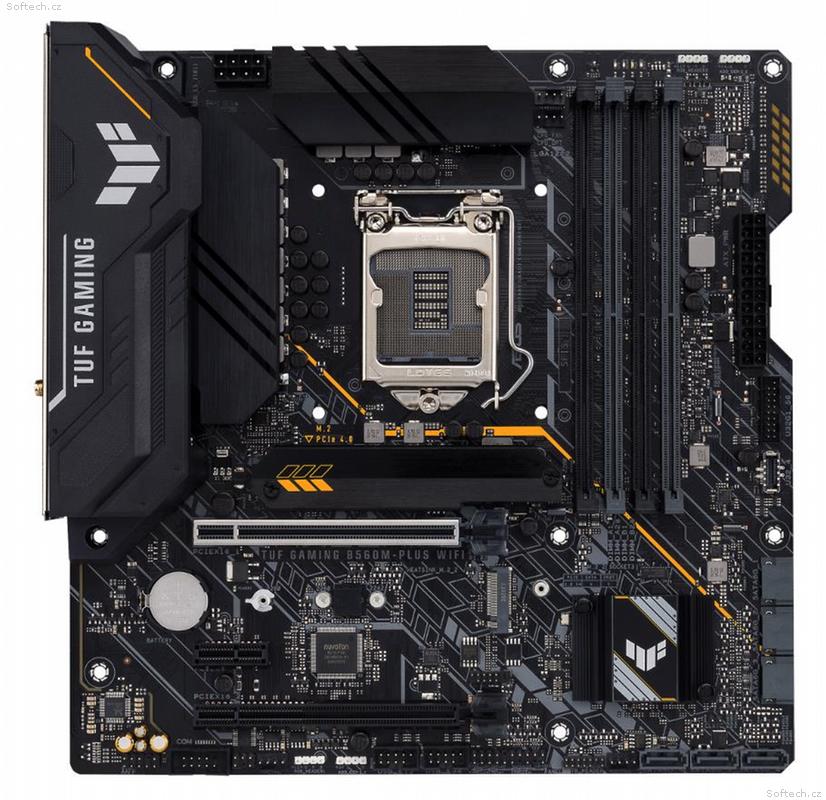

ASUS TUF GAMING B560M-PLUS WIFI
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU
Podpora procesorů 11. a 10. generace Intel Core/ Pentium/ Celeron (patice LGA1200)
Čipová sada
Intel B560
Paměť
4x DDR4 paměťový slot, podpora až 128 GB
Podpora DDR4 5000 (OC)/ 4800 (OC)/ 4600 (OC)/ 4400 (OC)/ 4266 (OC)/ 4000 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3333 (OC)/ 3200/ 2933/ 2800/ 2666/ 2400/ 2133 MHz
CPU Intel 10. gen. (Core i7/ i9) podporuje 2933/ 2800/ 2666/ 2400/ 2133 MHz
CPU Intel 10. gen. (Core i5/ i3/ Pentium/ Celeron) podporuje 2666/ 2400/ 2133 MHz
Dvoukanálová architektura paměti
Podpora non-ECC, bez vyrovnávací paměti
Podpora Intel Extreme Memory Profile (XMP)
Podpora OptiMem II
Sloty
Intel CPU
1x PCIe 4.0 x16 slot
CPU Intel 10. gen. podporuje PCIe 3.0
Intel B560 čipová sada
1x PCIe 3.0 x16 slot (podporuje x4 režim)
1x PCIe 3.0 x1 slot
Grafika
1x HDMI port, podporující max. rozlišení 4K při 60 Hz
1x DisplayPort port, podporující max. rozlišení 4096 x 2304 při 60 Hz
Úložiště
Intel CPU
1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 4.0 x4 režim)
CPU Intel 10. gen. nepodporuje PCIe 4.0
Intel B560 čipová sada
1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 3.0 x4 a SATA režim)
6x SATA 6Gb/s port
Podpora Intel Optane technologie
Podpora Intel Rapid Storage technologie
USB
2x USB 3.2 Gen2 typ A port na zadním panelu
2x USB 3.2 Gen1 (USB 3.0) typ C port (1 port na zadním panelu, 1 port dostupný přes interní USB konektor)
4x USB 3.2 Gen1 (USB 3.0) port (2 porty na zadním panelu, 2 porty dostupné přes interní USB konektor)
8x USB 2.0 port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)
Audio
Realtek ALC897 Codec
7.1kanálové High Definition Audio
Podpora S/PDIF výstupu
LAN
1x Realtek 2,5Gigabit LAN řadič
WLAN/ Bluetooth
Intel Wi-Fi 6
Wi-Fi 802.11a/b/g/n/ac/ax
Dual Band (2,4 GHz, 5 GHz)
Bluetooth 5.0
Interní konektory
1x 24-pin hlavní napájecí konektor
1x 8-pin 12V napájecí konektor
6x SATA 6Gb/s konektor
2x M.2 slot, M Key
1x USB 3.2 Gen1 typ C konektor předního panelu
1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)
2x USB 2.0 konektor (podporuje 4x USB 2.0 port)
1x 4-pin konektor ventilátoru CPU
1x 4-pin konektor volitelného ventilátoru CPU
2x 4-pin konektor ventilátoru skříně
2x konektor adresovatelného RGB LED pásku
2x konektor Aura RGB LED pásku
1x audio konektor předního panelu
1x konektor systémového panelu (včetně detekce otevření skříně)
1x propojka Clear CMOS
1x konektor sériového portu
1x Thunderbolt konektor

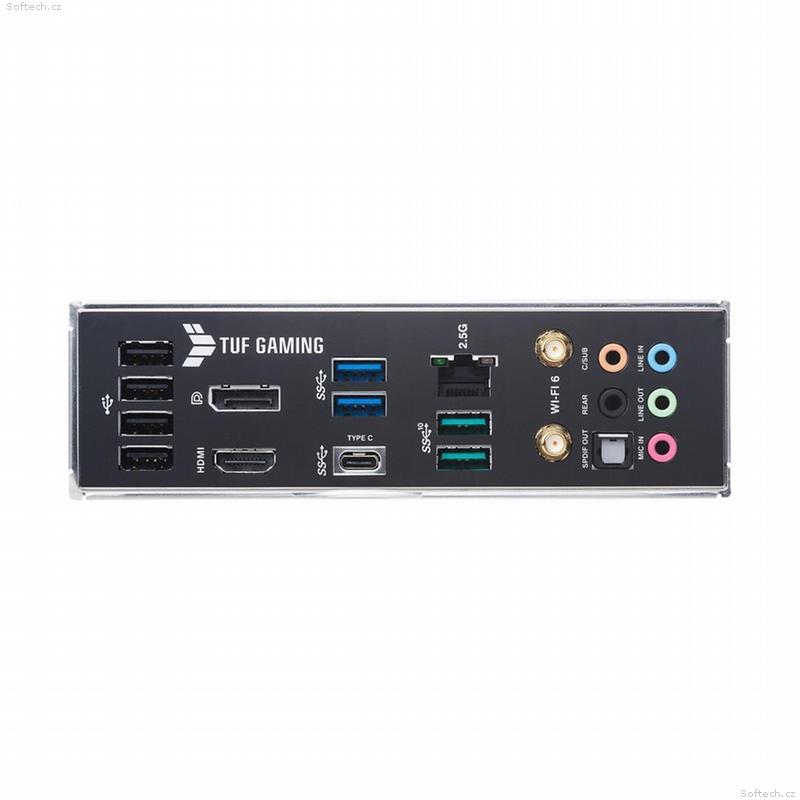

Porty na zadním panelu
1x HDMI
1x DisplayPort
1x USB 3.2 Gen1 (USB 3.0) typ C
2x USB 3.2 Gen2 (USB 3.1 Gen2)
2x USB 3.2 Gen1 (USB 3.0)
4x USB 2.0
1x RJ-45
2x konektor Wi-Fi antény
1x optický S/PDIF výstup
5x audio jack
Rozměry
24,4 x 24,4 cm
Micro ATX formát
